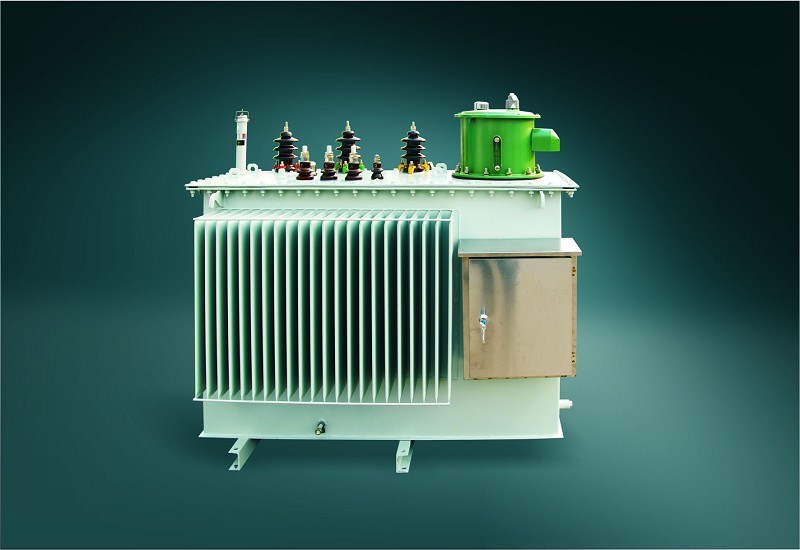

S11-M.ZT-400(125)/10/0.4有载调容变压器
S11-M.ZT-400(125)/10/0.4有载调容变压器,技术参数:
额定容量:400kva(125kva)
额定电压:10kv/0.4kv
阻抗电压:4.0%
空载损耗:570W(240W)
负载损耗:4520W(1800W)
重量:2100kg
售价:5.1万
S11-M.ZT-400(125)/10/0.4有载调容变压器,产品特点:
周围空气温度-30℃至+40℃,24小时的平均值不超过+35℃;超过+40℃时S11-M.ZT-400(125)/10/0.4有载调容变压器的负载能力下降,低于0℃以下时,S11-M.ZT-400(125)/10/0.4有载调容变压器的负载能力上升,负载功率可略超出额定功率。在-30℃的低温环境并不影响环形S11-M.ZT-400(125)/10/0.4有载调容变压器的正常启动和正常工作,低温特性良好是环形S11-M.ZT-400(125)/10/0.4有载调容变压器的优势。
环形S11-M.ZT-400(125)/10/0.4有载调容变压器目前对安装地点海拨无要求。
周围空气湿度建议 大不超过90%,月平均湿度建议不超过75%。在湿度较高的环境中,建议使用防水型环形S11-M.ZT-400(125)/10/0.4有载调容变压器,防水S11-M.ZT-400(125)/10/0.4有载调容变压器防护等级达IP67级,浸泡水中仍可长期工作。
产品特点:
1:全球通用全范围交流输入电压(需订做时告知)
2:抗干扰性能好,可靠性能高。
3:直流纹波小,工作效率高。
4:工作温度低,使用寿命长。
5:小尺寸,高功率密度。
6:绝缘性能好,抗电强度高。
7:外形尺寸可按顾客要求任意调整的特点
8:环形S11-M.ZT-400(125)/10/0.4有载调容变压器以其优良的性能和有竞争力的性能价格比,广泛代EI、R 、CD
【产品规格及用途】
产品尺寸:Outer: Inner: High: (可根据客户要求)
功率范围:5W-5000W以上都可以做
输入/输出:客户定制(可根据客户要求)
温控、温显
温控系统由温度控制器和安装在产品最热点即低压绕组上端部的PTC测温元件构成,实现对S11-M.ZT-400(125)/10/0.4有载调容变压器的温度测量与控制,若由于过载运行或故障引起S11-M.ZT-400(125)/10/0.4有载调容变压器绕组温度过高,温度控制器发出报警信号,温度超过安全值时会自行跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却风机的投入或切换。
温显系统直接显示S11-M.ZT-400(125)/10/0.4有载调容变压器运行过程中绕组的热点温度,可和温控系统配合使用。
温控和温显系统可以安装在距S11-M.ZT-400(125)/10/0.4有载调容变压器主体一定距离外,其测温元件引线的长度分别为:
温控:<20m
温显:<10m(二线制)
<100m(带有补偿导线的二线制)
S11-M.ZT-400(125)/10/0.4有载调容变压器常见的技术参数:
额定容量 kVA | 联结组 标号 | 电压组合 | 空载电流% | 空载损耗W | 负载损耗(120℃)W | 阻抗电压% | 重量 (kg) | 噪声(dB) | ||
高压kV | 高压分接范围% | 低压kV | ||||||||
30 | Yyn0 或 Dyn11 | 6 6.3 6.6 10 10.5 11 | ±5% 或 ±2×2.5% | 0.4 | 2.80 | 216 | 747 | 4.0 | 290 | 44 |
50 | 2.52 | 306 | 1053 | 395 | 44 | |||||
80 | 2.34 | 414 | 1458 | 500 | 45 | |||||
100 | 2.16 | 450 | 1665 | 570 | 45 | |||||
125 | 1.98 | 531 | 1953 | 690 | 48 | |||||
160 | 1.98 | 612 | 2250 | 860 | 48 | |||||
200 | 1.80 | 700 | 2673 | 900 | 48 | |||||
250 | 1.80 | 810 | 2916 | 1150 | 48 | |||||
315 | 1.62 | 990 | 3672 | 1360 | 50 | |||||
400 | 1.62 | 1098 | 4221 | 1780 | 50 | |||||
500 | 1.62 | 1305 | 5166 | 2000 | 52 | |||||
630 | 1.44 | 1512 | 6219 | 2450 | 52 | |||||
630 | 1.44 | 1458 | 6309 | 6.0 | 2250 | 52 | ||||
800 | 1.44 | 1710 | 7362 | 2930 | 54 | |||||
1000 | 1.26 | 1950 | 8604 | 3400 | 54 | |||||
1250 | 1.26 | 2349 | 10260 | 4650 | 55 | |||||
1600 | 1.26 | 2754 | 12420 | 4740 | 56 | |||||
2000 | 1.08 | 3735 | 15300 | 5360 | 56 | |||||
2500 | 1.08 | 4500 | 18180 | 6365 | 60 |
