干式变压器

Detail intruduction

干式变压器广泛用于局部照明、高层建筑 、机场,码头CNC机械设备等场所,简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。

结构类型

主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。

构造性能:

⑴固体绝缘包封绕组

⑵不包封绕组

绕组:两个绕组中,电压较高的是高压绕组,较低的是低压绕组。

从高、低压绕组的相对位置看,高压可分为同心式、交迭式。

同心式绕组简单,制造方便,均采用这种结构方式。

交迭式,主要用于特种变压器。

结构特点

由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。

1.安全,防火,无污染,可直接运行于负荷中心;

2.采用国内先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;

3.低损耗,低噪音,节能效果明显,免维护;

4.散热性能好,过负载能力强,强迫风冷时可提高容量运行;

5.防潮性能好,适应高湿度和其他恶劣环境中运行;

6.干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;

7.体积小,重量轻,占地空间少,安装费用低。

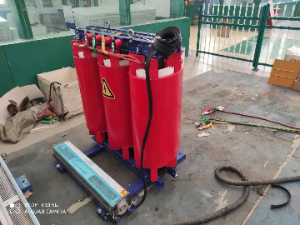

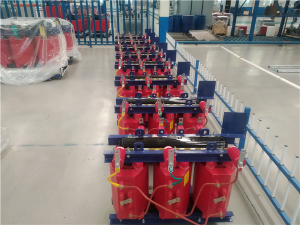

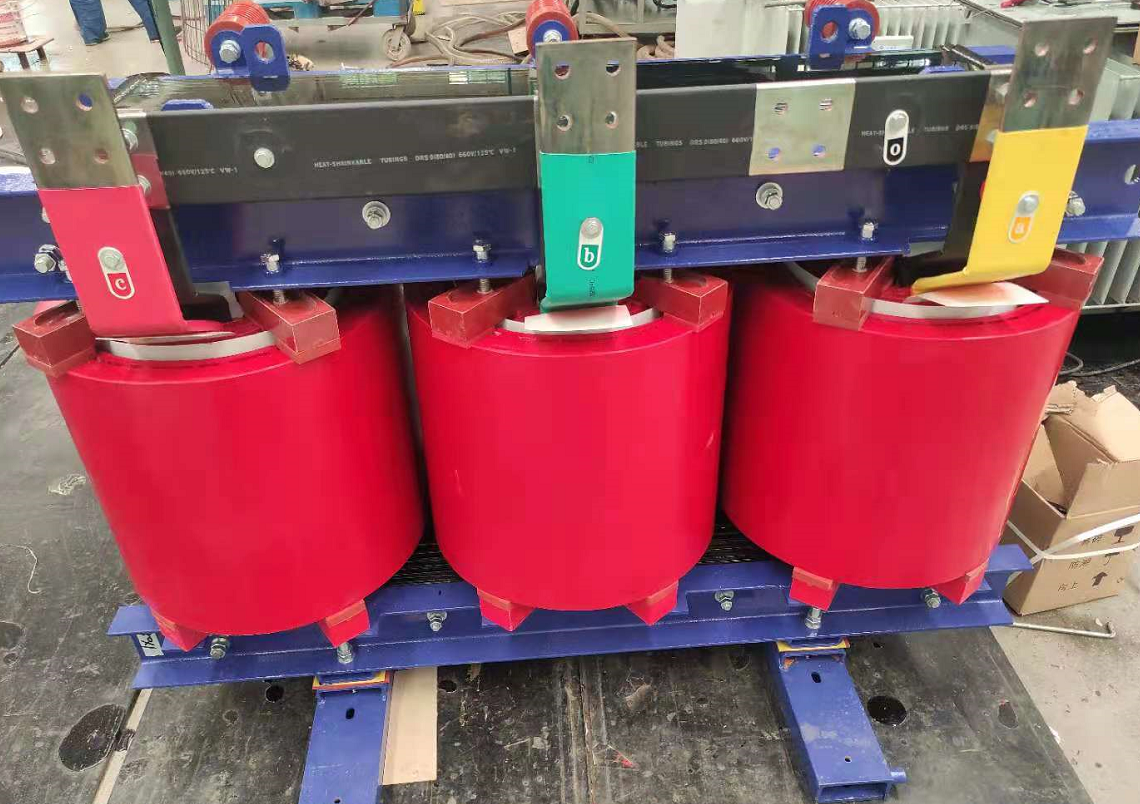

图片展示

Picture show
