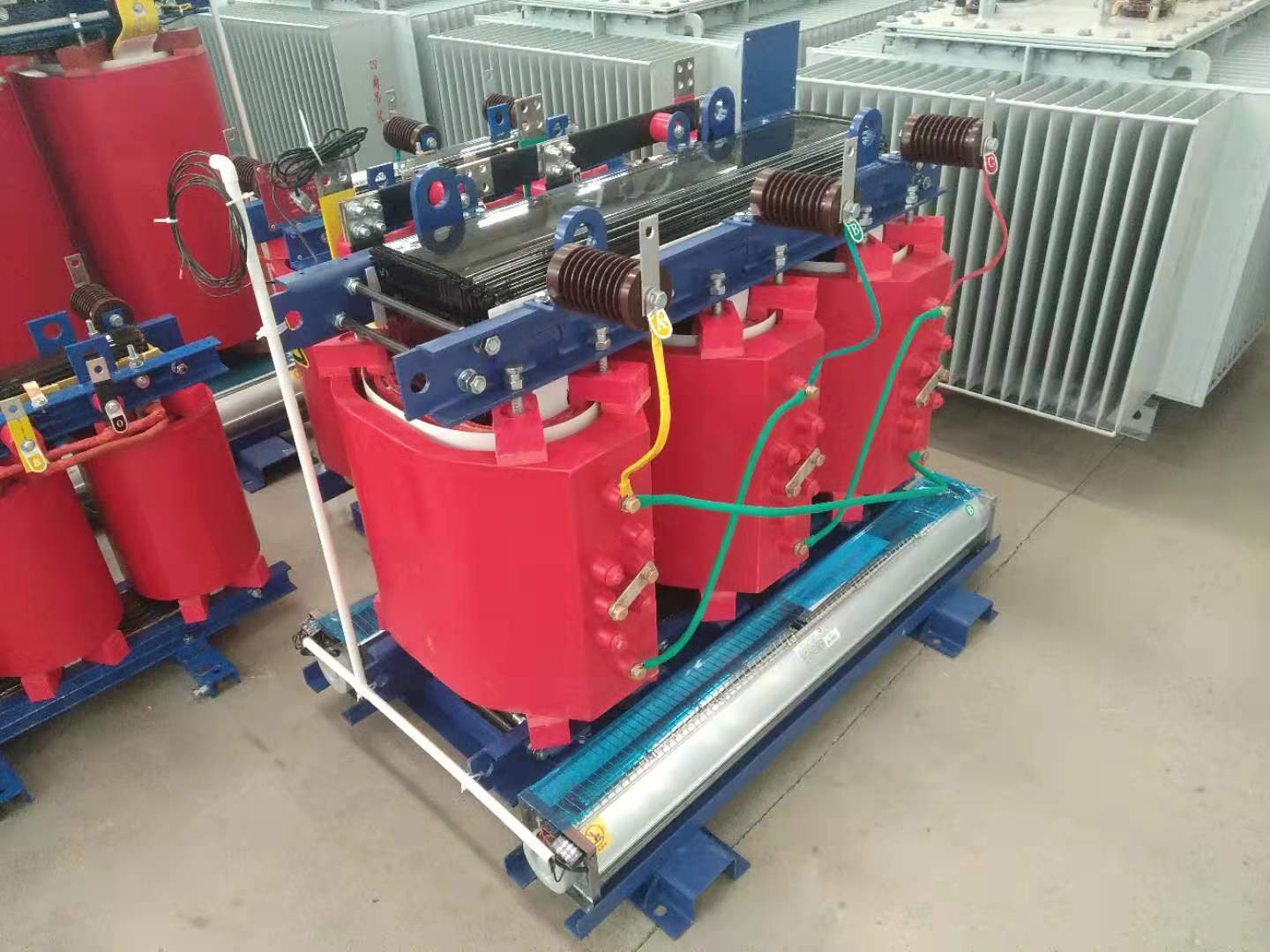

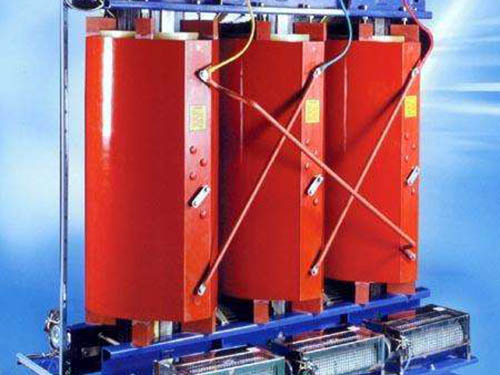

SCB13-315/10/0.4技术参数
SCB13-315/10 技术参数特性表
表1
序号 | 名 称 | 单位 | 标准参数值 |
一 | 额定值 | ||
1 | 变压器型号 | SCB13-315/10/0.4 | |
2 | 铁心材质 | 冷轧取向硅钢片 | |
3 | 线圈结构 | 环氧浇注式(包封式) | |
4 | 高压绕组 | kV | 10 |
5 | 低压绕组 | kV | 0.4 |
6 | 联结组 | Dyn11 | |
7 | 额定频率 | Hz | 50 |
表1(续)
序号 | 名 称 | 单位 | 标准参数值 |
8 | 额定容量 | kVA | 315 |
9 | 相数 | 3 | |
10 | 调压方式 | 无励磁 | |
11 | 调压位置 | 高压侧 | |
12 | 调压范围 | ±2×2.5% | |
13 | 中性点接地方式 | 不接地 | |
14 | 冷却方式 | AN/AF | |
15 | 磁通密度 | T | 1.57 |
16 | 绝缘耐热等级 | F级 | |
17 | 局部放电水平 | pC | ≤10 |
二 | 绝缘水平 | ||
1 | 高压绕组雷电全波冲击电压(峰值) | kV | 75 |
2 | 高压绕组雷电截波冲击电压(峰值) | 85 | |
3 | 高压绕组额定短时工频耐受电压(有效值) | kV | 35 |
4 | 低压绕组额定短时工频耐受电压(有效值) | kV | 5 |
三 | 温升限值 | ||
1 | 额定电流下的绕组平均温升(F) | K | 100 |
2 | 额定电流下的绕组平均温升(H) | 125 | |
四 | 空载损耗 | ||
1 | 额定频率额定电压时空载损耗 | kW | 0.705 |
五 | 空载电流 | ||
1 | 100%额定电压时 | % | 0.8 |
六 | 负载损耗 | ||
1 | 主分接(120℃) | kW | 3.12 |
七 | 噪声水平 | dB | 49 |
八 | 质量,尺寸 | ||
1 | 总质量 | t | 1.18 |
2 | 本体外形尺寸 长*宽*高 | mm | 1090*760*990 |
3 | 安装规矩: | mm | 660*660 |
4 | 外壳参考尺寸 | mm | 1700*1450*2200 |
注:参数偏差按GB1094.1执行。 |
2 组件材料配置表
表2 组件材料配置表
序号 | 元件名称 | 型式规格,参数 | 单位 | 数量 | 制造商 | 原产地 |
单台变压器本体 | SCB13-315/10 | 山东佳星电气有限公司 | 山东聊城 | |||
1、绝缘子 | ||||||
1.1 | 高压绝缘子 | 复合60*130 | 支/台 | 3 | 恒台县昊达绝缘制品厂 | 淄博 |
1.2 | 低压绝缘子 | 复合50*50 | 支/台 | 5 | 恒台县昊达绝缘制品厂 | 淄博 |
1.3 | 低压中性点绝缘子 | 复合 | 支/台 | |||
2、主要材料 | ||||||
2.1 | 硅钢片 | 23ZH90 | kg/台 | 750 | 武钢 | 武汉 |
2.2 | 铜线 | QZ-180 | kg/台 | 150 | 河南楷信电工科技股份有限公司 | 河南 |
2.3 | 钢材 | Q235 | kg/台 | 90 | 山钢 | 日照 |
2.4 | 铜箔 | T2 | kg/台 | 100 | 洛阳铂尔卡铜业有限公司 | 洛阳 |
2.5 | 外壳 | 铝合金IP20 | 个 | 1 | 山东佳星电气有限公司 | 聊城 |
2.6 | 风机 | GFDD-1400-110 | 个 | 2 | 济宁科宏电子科技有限公司 | 济宁 |
2.7 | 温控 | BWD-KX | 个 | 1 | 济宁科宏电子科技有限公司 | 济宁 |
2.8 | 环氧树脂 | 8088AB | kg/台 | 80 | 江西宏特绝缘材料有限公司 | 江西 |
-
