干式变压器主要的技术要求有哪些?
干式变压器作为变流升压系统设备不可分割的整体应成套提供,不允许进行任何形式的拆分、分包或外协。

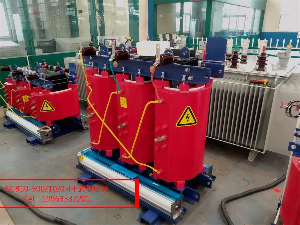

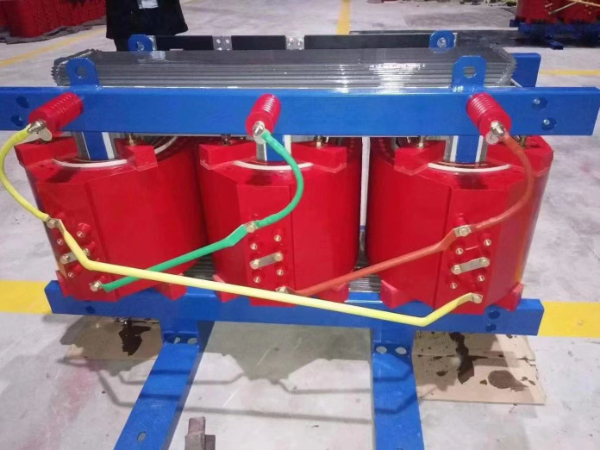

变压器为三相、双绕组、铜芯、干式、风冷、低损耗、免维护电 力变压器,采用纯环氧树脂真空浇注。
干式变高压线圈表面及接线端子周围均应涂刷 RTV 硅胶材料,防止因盐雾导致干式变发生表面爬电闪络问题。
干式变压器技术要求
1、 基本要求
(1)在短路下的耐受能力。具有良好的电气及机械性能,具备抗突发短路能力强和 耐雷电冲击力高等特点,并符合 GB 1094.5 的试验规定。
(2)变压器的寿命。变压器在规定的工作条件和负荷条件下运行,并按照乙方的说 明书进行维护,变压器的设计使用寿命应不小于 25 年。
(3)线圈采用铜导线或铜箔绕制,环氧树脂复合材料作绝缘,预埋树脂散热气道,
真空状态浸渍式浇注,按特定的温度曲线固化成型,绕组内外表面用进口预浸树脂玻 璃丝网覆盖加强。环氧树脂浇注的高低压绕组应一次成型,不得修补。
(4)变压器运行过程中,温度控制装置巡回显示各相绕组的温度值,显示最热一相 绕组的温度值,超温报警,超温跳闸,声光警示,计算机接口。对于预制舱内风机, 需有启、停,风机过载保护,并带有仪表故障自检、传感器故障报警等功能。温控线 根据现场要求配置,这些装置应符合各自的技术标准。
(5)要求大部分材料由不可燃烧的材料构成。800℃高温长期燃烧下只产生少量烟 雾。
(6)变压器门应加装机械锁或电磁锁,在变压器带电时不允许打开变压器门,并装 有行程开关。变压器运行状态下,强行开门跳主变压器高压侧开关。变压器和金属件 均有可靠接地,接地装置有防锈镀层,并有明显标识,铁心和全部金属件均有防锈保 护层。
(7)变压器柜体高低压两侧均可采用上部和下部进线方式,并在外壳进线部位预留 进线口;对下部进线应配有电缆支架,用于固定进线电缆。
(8)变压器内部电气设备
a)箱体门内侧应附有主回路线路图、控制线路图、操作程序及注意事项。
b)母线宜采用绝缘母线,并设有安全防护措施。
c)进出线应考虑电缆的安装位置和便于进行试验。
d)低压侧裸露导体部分应加装绝缘护套并加装防护门。
e)变压器及内部所有部件按运行寿命大于 25 年设计制造。
f)柜体防护等级:低压室 IP55,高压室 IP55,高压室门打开后 IP3X。
(9)铁心结构及材质: 铁心为硅钢片(包括卷铁式及叠铁式)。铁心为优质冷轧、高导磁、晶粒取向硅钢片(铁心规格不低于 30ZH120);采用优质环氧树脂。变压器铁心采用 45°全斜接缝, 心柱表面应喷涂绝缘漆,心柱采用绝缘带绑扎及拉板结构。
(10)铭牌:
变压器的铭牌应清晰,其内容应符合 GB 1094.1 的规定。铭牌应为不锈钢材质,设 备零件及其附件上的指示牌、警告牌应标识清晰。
(11)温升:
变压器的温升试验应符合 GB1094.2—1996 及 GB1094.11 的规定,其正常使用条件 下运行时的温升限值不应超过国标规定,并根据设备安装位置的实际海拔高度对设备温 升进行修正。变压器应在过负荷 1.1 倍时可长期运行。
(12)阻燃性能
本次招标所有干式变压器的燃烧性能等级应不低于 GB1094.11-2007《干式电力变 压器》中的 F1。阻燃性能等级 F1 是对本次招标对干式变压器的最低要求(欢迎具备 更高阻燃性能的相关产品),干式变压器在任何情况下均不能产生蔓延性明火,由干式 变压器阻燃原因引起的蔓延性火灾对甲方造成的设备、工期延误、劳务费用和信誉等 所有损失,由乙方负责并赔偿。
2、技术参数
变压器为三相、双绕组、铜芯、干式、风冷、低损耗、免维护电力变压器,采用 纯环氧树脂真空浇注。干式变高压线圈表面及接线端子周围均应涂刷 RTV 硅胶材料, 防止因盐雾导致干式变发生表面爬电闪络问题。
以SCB11-2000kVA 的电力干式变压器为例,主要技术参数如下表。
序号 | 项目 | 技术参数 | 备注 | |
1 | 产品名称 | 树脂浇注干式变压器 | ||
2 | 产品型号 | SCB11-2000/10/0.4 | ||
3 | 存储运输环境温度 | -30 ℃~55 ℃ | ||
4 | 运行环境温度 | -30 ℃~55 ℃ | ||
5 | 不降额使用海拔高度 | ≤1000 m | ||
6 | 气候环境 | C2 | ||
7 | 环境等级 | E2 | ||
8 | 燃烧性能等级 | F1 | ||
9 | 额定电压比 | 10 kV /0.4 kV | ||
10 | 额定容量 | 2000 kVA | ||
11 | 调压方式 | 无励磁调压 | ||
12 | 分接范围 | ±2×2.5% | ||
13 | 额定频率 | 50 Hz | ||
14 | 联结组别 | Dy11 | ||
15 | 变压器结构 | 高压线绕、低压箔绕 | ||
16 | 阻抗电压 | 6% | ||
17 | 空载电流 | 0.7% | ||
18 | 空载损耗 | ≤3.24 kW | ||
19 | 负载损耗(120℃时) | ≤17.1 kW | ||
20 | 绝缘耐热等级 | F 级 | ||
21 | 允许满载温升 | 不超过 100K | ||
22 | 绕组温升 | 不超过 100K | ||
23 | 铁芯温升 | 不超过 100K | ||
24 | 冷却方式 | AN/AF | ||
25 | 噪声水平 | ≤65 dB | ||
26 | 风机 | 自带(标配) | ||
27 |
过载能力 | 自冷,防护等级 IP00 时 100%负载 长期工作。 风冷,置于箱变逆变一体化设备壳 体中时,110%负载长期工作。 | ||
28 |
直流分量 | 低压绕组能承受 1%额定电流的直 流分量,不出现变压器铁芯饱和等 问题。 | ||
29 |
谐波电流 | 高、低压绕组能承受 5%额定电流 的谐波电流叠加作用下安全、可靠 的工作。 | ||
30 | 局部放电水平 | ≤8 pC | ||
31 | 雷电冲击水平 | 75 kV | ||
32 | 工频耐压水平(高压绕组) | 35 kV | ||
33 | 工频耐压水平(低压绕组) | 3 kV | ||
34 | 测温传感器 | PT100 | ||
35 | 过热保护传感器 | PT100 | ||
36 |
温 控 器 | 超温告警信号 | 有,干接点 | |
37 | 超温跳闸信号 | 有,干接点 | ||
38 | 温控器故障信号 | 有,干接点 | ||
39 | 通讯方式 | RS485 接口,Modbus 通信协议 | ||
40 | 运行控制 | 自动运行,可手动启停散热风机 | ||
41 | 高压进线方式 | 电缆连接 | ||
42 | 低压进线方式 | 铜排或电缆连接 | ||
43 | 绕组过热保护(有/无) | 有 | ||
44 | 绕组过热报警(有/无) | 有 | ||
45 | 传感器故障报警(有/无) | 有 | ||
46 | 搬运方式 | 吊装和插装 | ||
47 | 备注: 1、 干式变压器绕组采用纯度≥99.9%的优质电工用铜; 2、 变压器低压侧电压仅供参考,厂家可根据自身产品特点调整,但必须与 PCS 相适应。 |
-
