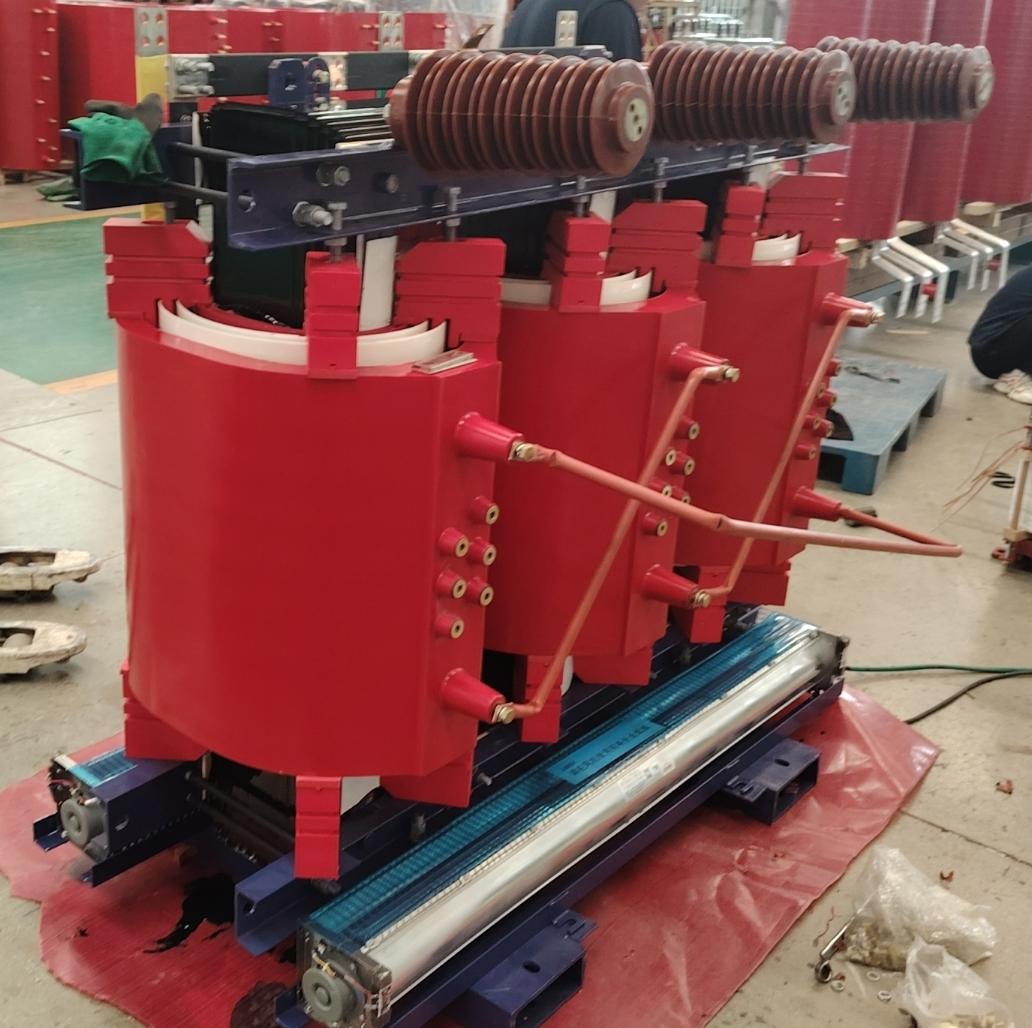

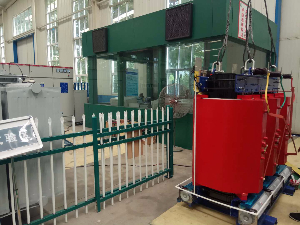

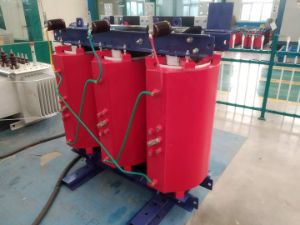

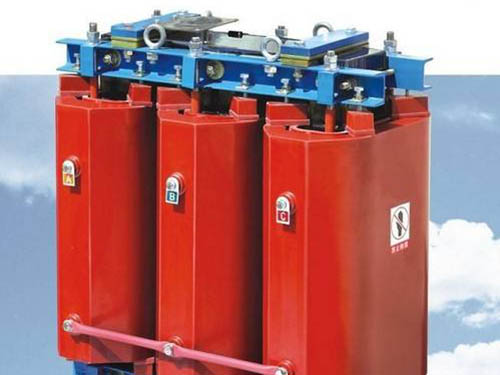

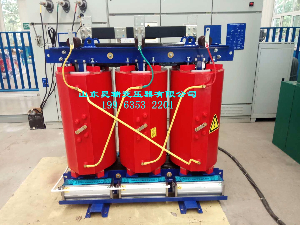

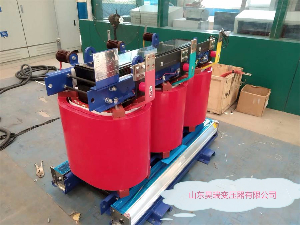

SCB13-500/38.5KV站用变压器
SCB13-500KVA/38.5/0.4 站用变压器技术参数表
序号 | 名 称 | 单位 | 标准参数值 |
一 | 额定值 | ||
1 | 变压器型号 | SCB13-500/38.5/0.4 | |
2 | 铁心材质 | 冷轧取向硅钢片 | |
3 | 线圈结构 | 环氧浇注式(包封式) | |
4 | 高压绕组 | kV | 38.5 |
5 | 低压绕组 | kV | 0.4 |
6 | 联结组 | Dyn11 | |
7 | 额定频率 | Hz | 50 |
表1(续)
序号 | 名 称 | 单位 | 标准参数值 |
8 | 额定容量 | kVA | 500 |
9 | 相数 | 3 | |
10 | 调压方式 | 无励磁 | |
11 | 调压位置 | 高压侧 | |
12 | 调压范围 | ±2×2.5% | |
13 | 中性点接地方式 | 不接地 | |
14 | 冷却方式 | AN/AF | |
15 | 磁通密度 | T | 1.57 |
16 | 绝缘耐热等级 | F级 | |
17 | 局部放电水平 | pC | ≤10 |
二 | 绝缘水平 | ||
1 | 高压绕组雷电全波冲击电压(峰值) | kV | 200 |
2 | 高压绕组雷电截波冲击电压(峰值) | 220 | |
3 | 高压绕组额定短时工频耐受电压(有效值) | kV | 70 |
4 | 低压绕组额定短时工频耐受电压(有效值) | kV | 5 |
三 | 温升限值 | ||
1 | 额定电流下的绕组平均温升(F) | K | 100 |
2 | 额定电流下的绕组平均温升(H) | 125 | |
四 | 空载损耗 | ||
1 | 额定频率额定电压时空载损耗 | kW | 1.14 |
五 | 空载电流 | ||
1 | 100%额定电压时 | % | 0.7 |
六 | 负载损耗 | ||
1 | 主分接(120℃) | kW | 6.65 |
七 | 噪声水平 | dB | 52 |
八 | 质量,尺寸 | ||
1 | 总质量 | t | 2.1 |
2 | 本体外形尺寸 长*宽*高 | mm | 1550*1000*1350 |
3 | 安装规矩: | mm | 820*820 |
4 | 外壳参考尺寸 | mm | 2300*1800*2200 |
注:参数偏差按GB1094.1执行。 |
