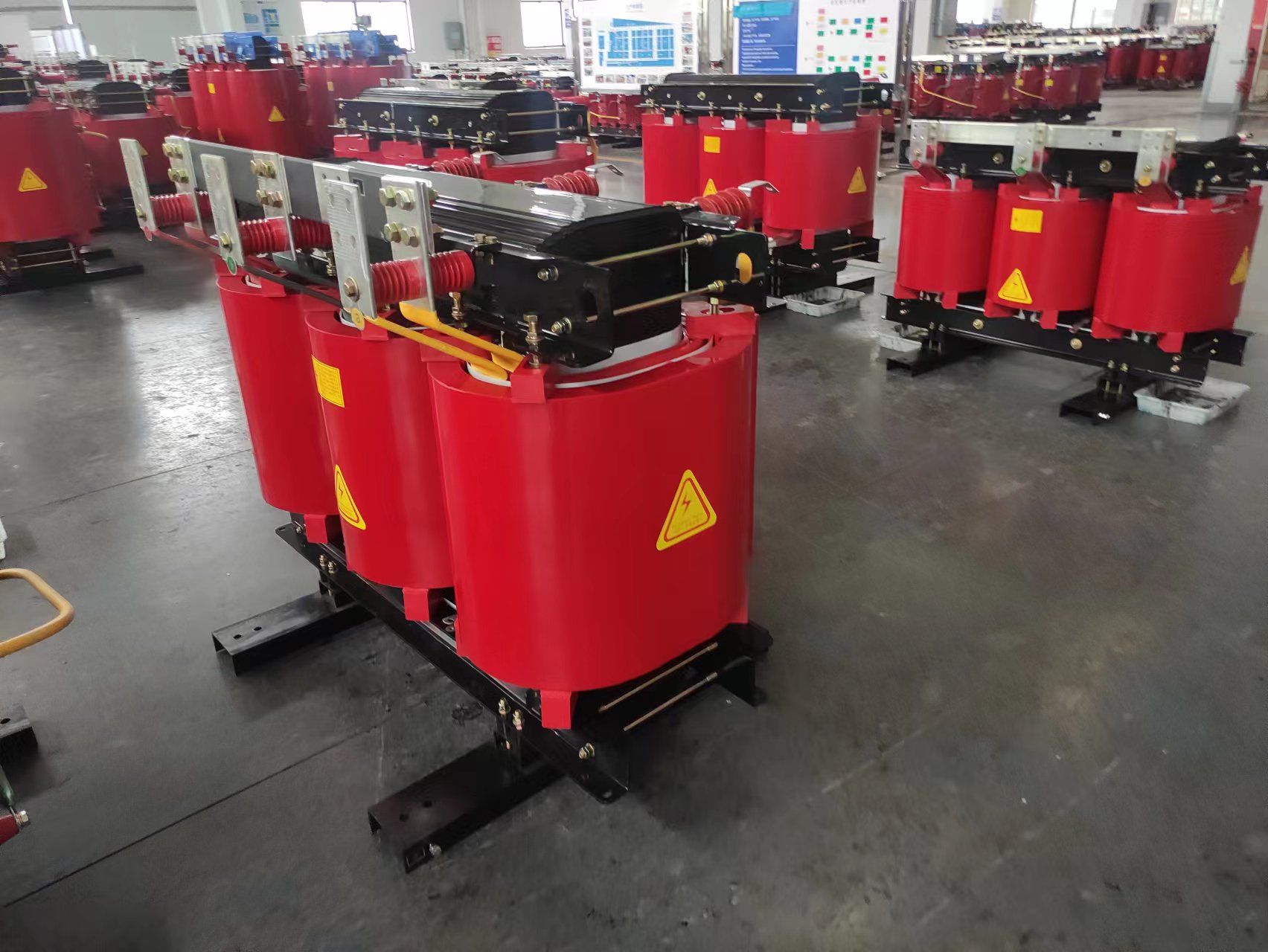

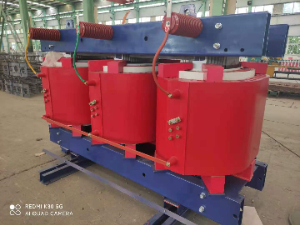

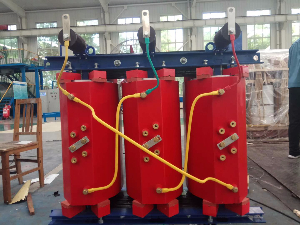

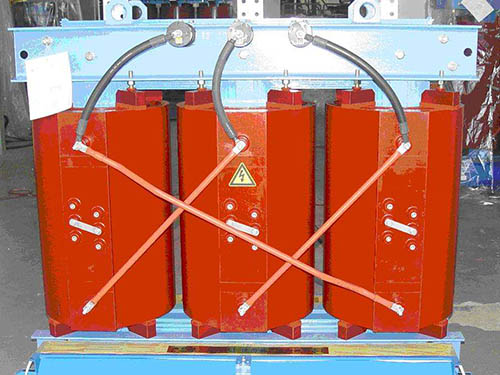

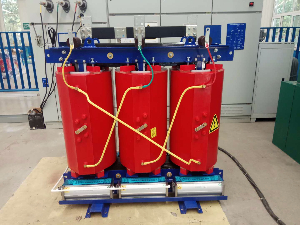

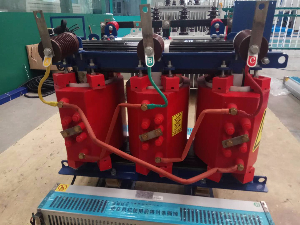

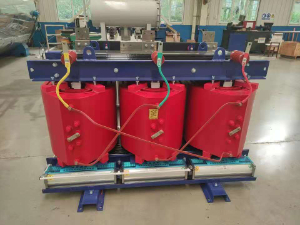

SCB14-1250KVA/10-0.4KV
SCB14-1250/10/0.4-NX2 技术参数特性表
表1
序号 | 名 称 | 单位 | 标准参数值 |
一 | 额定值 | ||
1 | 变压器型号 | SCB14-1250/10/0.4-NX2 | |
2 | 铁心材质 | 冷轧取向硅钢片 | |
3 | 线圈结构 | 环氧浇注式(包封式) | |
4 | 高压绕组 | kV | 10 |
5 | 低压绕组 | kV | 0.4 |
6 | 联结组 | Dyn11 | |
7 | 额定频率 | Hz | 50 |
表1(续)
序号 | 名 称 | 单位 | 标准参数值 |
8 | 额定容量 | kVA | 1250 |
9 | 相数 | 3 | |
10 | 调压方式 | 无励磁 | |
11 | 调压位置 | 高压侧 | |
12 | 调压范围 | ±2×2.5% | |
13 | 中性点接地方式 | 不接地 | |
14 | 冷却方式 | AN/AF | |
15 | 磁通密度 | T | 1.51 |
16 | 绝缘耐热等级 | F级 | |
17 | 局部放电水平 | pC | ≤10 |
二 | 绝缘水平 | ||
1 | 高压绕组雷电全波冲击电压(峰值) | kV | 75 |
2 | 高压绕组雷电截波冲击电压(峰值) | 85 | |
3 | 高压绕组额定短时工频耐受电压(有效值) | kV | 35 |
4 | 低压绕组额定短时工频耐受电压(有效值) | kV | 5 |
三 | 温升限值 | ||
1 | 额定电流下的绕组平均温升(F) | K | 100 |
2 | 额定电流下的绕组平均温升(H) | 125 | |
四 | 空载损耗 | ||
1 | 额定频率额定电压时空载损耗 | kW | 1.42 |
五 | 空载电流 | ||
1 | 100%额定电压时 | % | 0.9 |
六 | 负载损耗 | ||
1 | 主分接(120℃) | kW | 8.72 |
七 | 噪声水平 | dB | 55 |
八 | 质量 | ||
1 | 总质量 | t | 3.15 |
注:实际参数偏差按国家标准执行.能效标准满足GB20052-2020国家标准 |
2 组件材料配置表
表2 组件材料配置表
序号 | 元件名称 | 型式规格,参数 | 单位 | 数量 | 制造商 | 原产地 |
单台变压器本体 | SCB14-1250/10-NX2 | 聊城华瑞电气有限公司 | 山东聊城 | |||
1、绝缘子 | ||||||
1.1 | 高压绝缘子 | 复合60*130 | 支/台 | 3 | 恒台县昊达绝缘制品厂 | 淄博 |
1.2 | 低压绝缘子 | 复合50*50 | 支/台 | 6 | 恒台县昊达绝缘制品厂 | 淄博 |
1.3 | 低压中性点绝缘子 | 复合 | 支/台 | |||
2、主要材料 | ||||||
2.1 | 硅钢片 | 20QG70 | kg/台 | 1900 | 武钢 | 武汉 |
2.2 | 双玻璃丝包扁铜线 | SBE-0.4 | kg/台 | 660 | 河南楷信电工科技股份有限公司 | 河南 |
2.3 | 钢材 | Q235 | kg/台 | 190 | 山钢 | 济南 |
2.4 | 铜箔 | T2 | kg/台 | 400 | 洛阳铂尔卡铜业有限公司 | 洛阳 |
2.5 | 外壳 | 铝合金IP20 | 个 | 1 | 聊城华瑞电气有限公司 | 聊城 |
2.6 | 风机 | GFDD-1500-120 | 个 | 3 | 济宁科宏电子科技有限公司 | 济宁 |
2.7 | 温控 | BWD-KX | 个 | 1 | 济宁科宏电子科技有限公司 | 济宁 |
2.8 | 环氧树脂 | 8088AB | kg/台 | 165 | 江西宏特绝缘材料有限公司 | 江西 |
3 使用环境条件表
10kV三相干式变压器使用环境条件见表3。特殊环境要求根据项目情况进行编制。
表3 使用环境条件表
序号 | 名 称 | 单位 | 项目需求值 | ||
1 | 额定电压 | kV | 10 | ||
2 | 最高运行电压 | kV | 11 | ||
3 | 系统中性点接地方式 | - | |||
4 | 额定频率 | Hz | 50 | ||
5 | 污秽等级 | d(Ⅲ) | |||
6 | 系统短路电流水平(高压侧) | kA | 20 | ||
7 | 环境温度 | 最高日温度 | ℃ | 40 | |
最低日温度 | -20 | ||||
最大日温差 | K | 25 | |||
最热月平均温度 | ℃ | 30 | |||
最高年平均温度 | 20 | ||||
8 | 湿度 | 日相对湿度平均值 | % | ≤95 | |
月相对湿度平均值 | ≤90 | ||||
9 | 海拔 | m | ≤1000 | ||
10 | 太阳辐射强度 | W∕cm2 | 0.1 | ||
11 | 最大覆冰厚度 | mm | 20 | ||
12 | 离地面高10m处,维持10min的平均最大风速 | m/s | 35 | ||
13 | 耐受地震能力 | 地面水平加速度 | m/s2 | 2 | |
正弦共振三个周期安全系数 | ≥1.67 | ||||
14 | 安装场所(户内/外) | 户内 | |||
注: |
