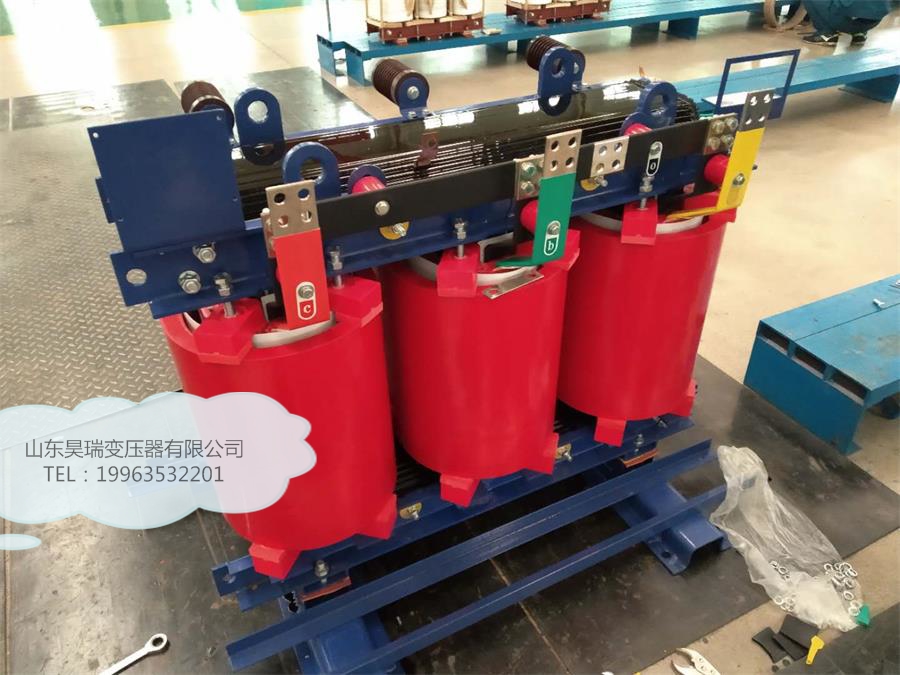

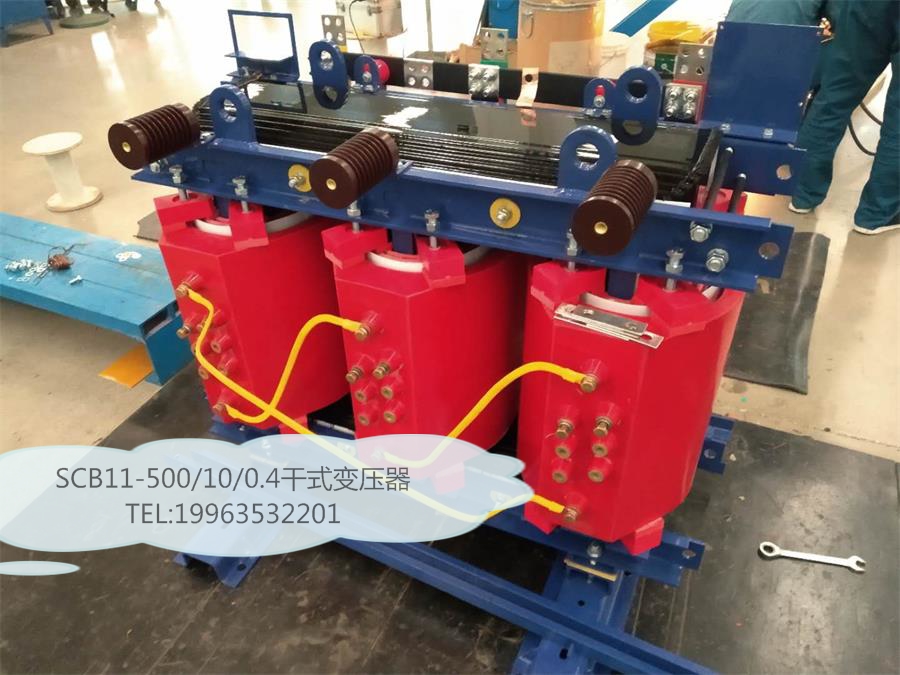

SCB11-500/10/0.4干式变压器

来源:http://www.jnbyqcj.com 日期:2019/4/27 15:54:40 点击:45

一、干式变压器的特点:

环氧浇注干式变压器,采用环氧树脂作为主要绝缘材料,匝间绝缘和层间绝缘采用F级(******温度155℃)或者H级(******温度185℃)绝缘材料。

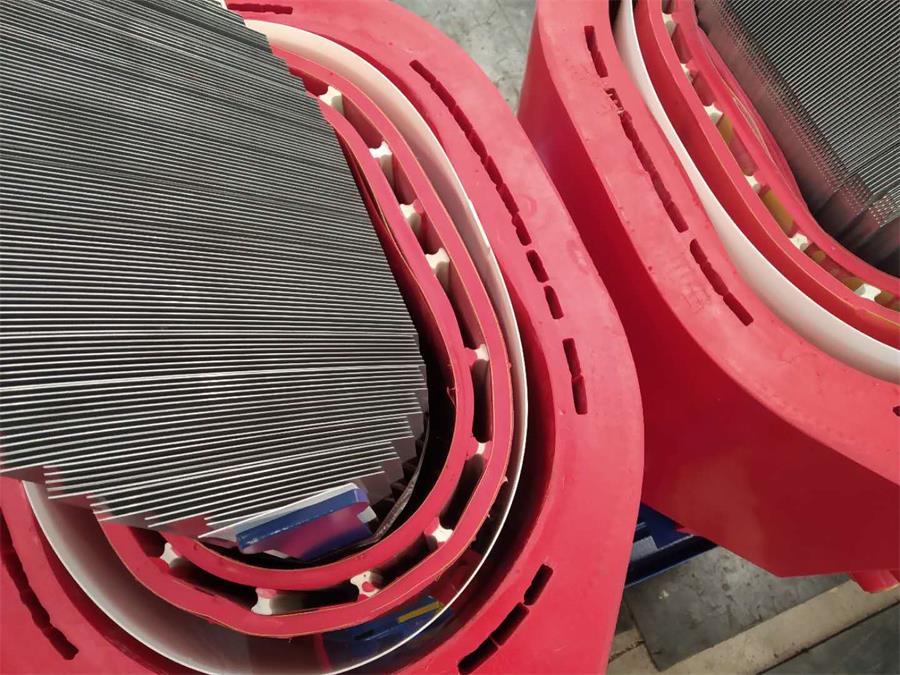

低压绕组一般采用铜箔或者铝箔绕制,层间绝缘采用0.2mm厚的DMD预浸布;低压绕组的气道采用聚氨酯硬气道条。

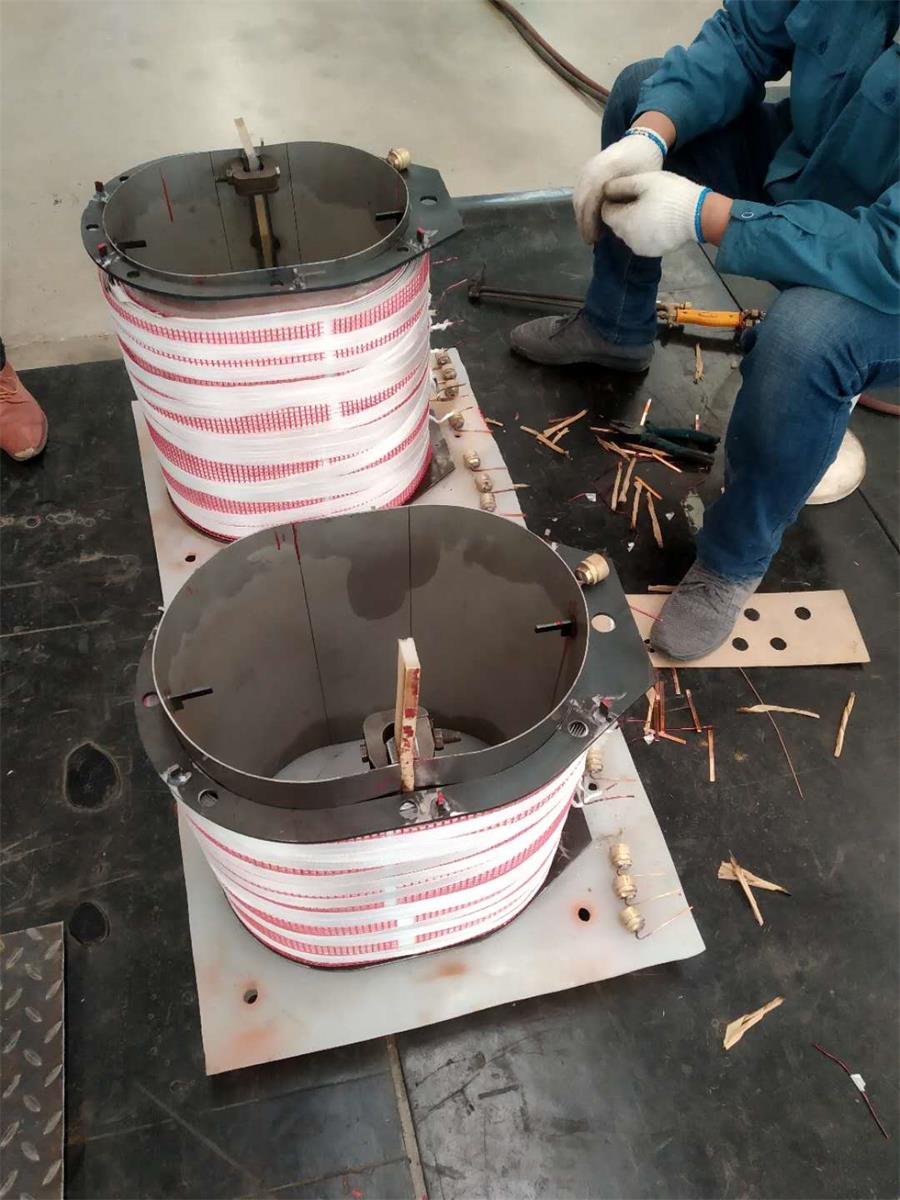

高压绕组采用环氧树脂浇注成型,层间绝缘采用两张0.12DMD。高压绕组气道,先用气道板撑开空间,浇注完毕后再将气道板抽出。气道两侧要加强绝缘。

环氧树脂干式变压器

二、干式变压器使用环境

序号

名  称

单位

项目需求值

1

额定电压

kV

10

2

******运行电压

kV

12

3

系统中性点接地方式


不接地

4

额定频率

Hz

50

5

污秽等级


d(Ⅲ)

6

系统短路电流水平(高压侧)

kA

20

7

环境温度

******日温度

40

******日温度

-25

******日温差

K

25

***热月平均温度

30

******年平均温度

20

8

湿度

日相对湿度平均值

%

95

月相对湿度平均值

90

9

海拔

m

1000

10

太阳辐射强度

W∕cm2

0.1

11

******覆冰厚度

mm

20

12

离地面高10m处,维持10min的平均******风速

m/s

35

13

耐受地震能力

地面水平加速度

m/s2

2

正弦共振三个周期安全系数


1.67

14

安装场所(户内/外)


户内

1:环境******气温超过-25的需要进行温度修正。

2:污秽等级为Ⅳ级的需提供该地区的污秽等级图。

三、干式变压器生产制造的标准

GB 311.1GB 1094.1GB 1094.2GB 1094.3GB/T 1094.4GB 1094.5GB/T 1094.7GB/T 1094.10GB/T 1094.11GB/T17211GB 2536GB/T 2900.15GB/T 4109GB/T 5273GB/T 5582

GB/T 6451GB/T 7252GB/T 7354GB/T 7595GB/T 8287.1GB/T 8287.2GB/T 10228GB/T 11022GB 11604GB/T 13499GB/T 16927.1GB/T 16927.2GB/T 17468GB 20052GB/T 22072

GB/T 25446GB/T 26218.1GB/T 26218.2GB 50150DL/T 572DL/T 593DL/T 596DL/T 984DL 5027JB/T 3837JB/T 10088JB/T 10317JB/T 10428JB/T 10544Q/GDW 1771Q/GDW 1772

IEC 296IEC 156中所列标准的******版本的要求,但不限于上述所列标准。


我公司生产的SCB11-500/10/0.4干式变压器主要技术数据

电压比:10kv/0.4kv

阻抗电压:4.0%

空载损耗:1040W

空载电流:1.2%

负载损耗:4880W

外形尺寸mm(长*宽*高):1320*920*1280

总重:1560kg

四、干式变压器外壳的要求

 对带防护外壳的变压器门要求加装机械锁或电磁锁,在变压器带电时不允许打开变压器门,并装有行程开关,对变压器运行状态下,强行开门跳主变压器高压侧开关。变压器和金属件均有可靠接地,接地装置有防锈镀层,并有明显标识,铁芯和全部金属件均有防锈保护层。

变压器壳体选用易于安装、维护的优质非导磁材料,下有通风百叶或网孔,上有出风孔,出风口的总面积满足变压器满负载运行时的散热要求,外壳防护等级大于IP20。壳体设计应符合GB 4208的要求。变压器柜体高低压两侧均可采用上部和下部进线方式,并在外壳进线部位预留进线口;对下部进线应配有电缆支架,用于固定进线电缆。
