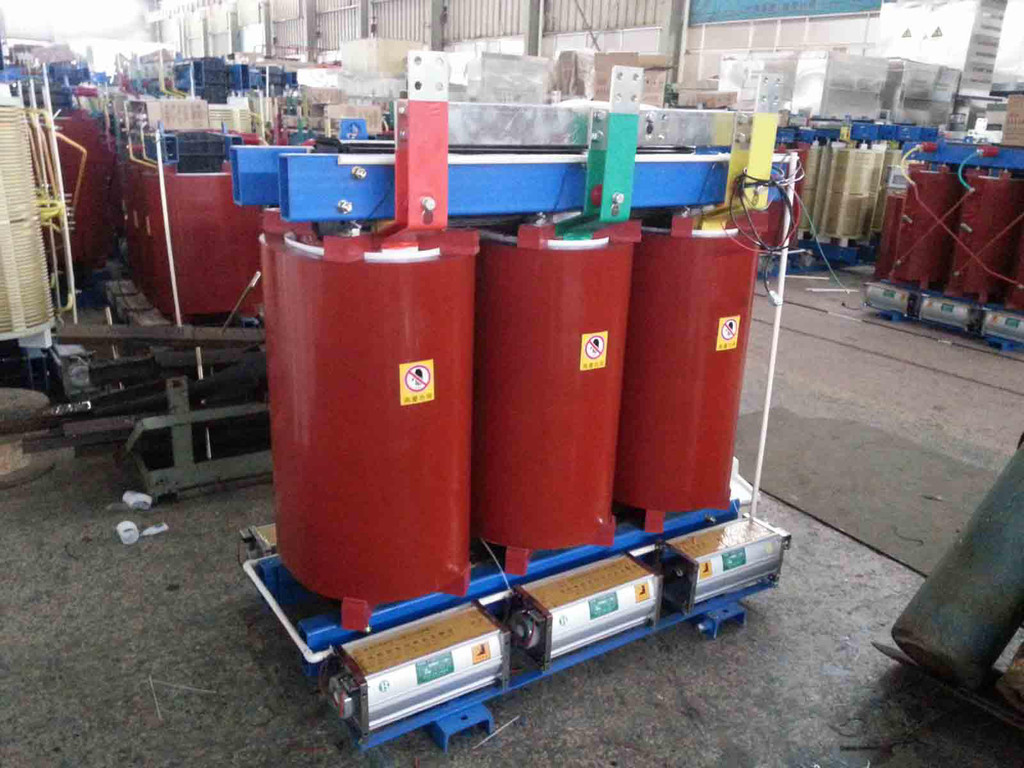

SCB14-400kVA/10/0.4-NX2,二级能效干式变压器技术参数
SCB14-400kVA/10/0.4-NX2,二级能效干式变压器技术参数
表1
序号 | 名 称 | 单位 | 标准参数值 |
一 | 额定值 | ||
1 | 变压器型号 | SCB14-400/10 | |
2 | 铁心材质 | 冷轧取向硅钢片 | |
3 | 线圈结构 | 环氧浇注式（包封式） | |
4 | 高压绕组 | kV | 10 |
5 | 低压绕组 | kV | 0.4 |
6 | 联结组 | Dyn11 | |
7 | 额定频率 | Hz | 50 |
表1（续）
序号 | 名 称 | 单位 | 标准参数值 |
8 | 额定容量 | kVA | 400 |
9 | 相数 | 3 | |
10 | 调压方式 | 无励磁 | |
11 | 调压位置 | 高压侧 | |
12 | 调压范围 | ±2×2.5% | |
13 | 中性点接地方式 | 不接地 | |
14 | 冷却方式 | AN/AF | |
15 | 磁通密度 | T | 1.42 |
16 | 绝缘耐热等级 | F级 | |
17 | 局部放电水平 | pC | ≤10 |
二 | 绝缘水平 | ||
1 | 高压绕组雷电全波冲击电压（峰值） | kV | 75 |
2 | 高压绕组雷电截波冲击电压（峰值） | 85 | |
3 | 高压绕组额定短时工频耐受电压（有效值） | kV | 35 |
4 | 低压绕组额定短时工频耐受电压（有效值） | kV | 5 |
三 | 温升限值 | ||
1 | 额定电流下的绕组平均温升（F） | K | 100 |
2 | 额定电流下的绕组平均温升（H） | 125 | |
四 | 空载损耗 | ||
1 | 额定频率额定电压时空载损耗 | kW | 0.665 |
五 | 空载电流 | ||
1 | 100%额定电压时 | % | 0.8 |
六 | 负载损耗 | ||
1 | 主分接（120℃） | kW | 3.59 |
七 | 噪声水平 | dB | 47 |
八 | 质量，尺寸 | ||
1 | 总质量 | t | 1.55 |
2 | 本体外形尺寸 长*宽*高 | mm | 1180*920*1200 |
3 | 安装规矩： | mm | 820*820 |
4 | 外壳参考尺寸 | mm | 1700*1450*2200 |
注：满足GB20052-2020中二级能效的参数标准。 | |||
