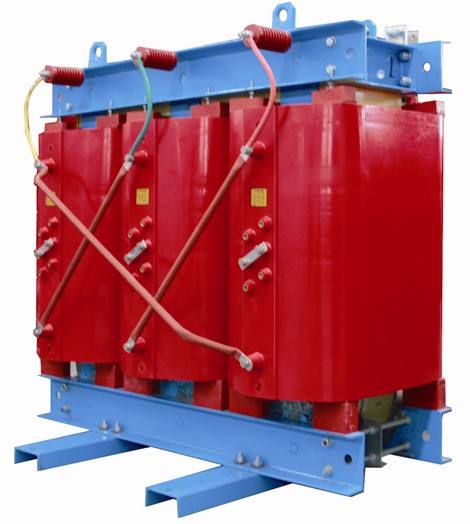

三相干式变压器
三相干式变压器广泛适用于交流50/60HZ,输入、输出电压不超过500V的各种供电场合。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。
适用场合
广泛用于进出口设备、地铁、高层建筑、机场、车站、印刷、机床、码头、实验室、数控机床,火花机,加工设备,出口设备,进口设备,电焊机,发电机(帮助这些设备达到所需要电压,变换)、、、、、工矿企业及隧道的输配电及进口设备的使用等场所。配带防护式外壳(安全防护,防尘),带电压表,指示灯,排风机(散热)吊环,脚轮等。
三相干式变压器特点
■局部放电量低
NOMEX纸与其他绝缘材料相比具有耐电强度高,介电常数低的特点,可以使干式变器内部电场分布更加合理,避免电场的过分集中,使局部放电量降低。
■过载能力强
NOMEX纸耐热温度高,即使温度高达220℃时,仍然保持原有绝缘性能。SG10型干式变压器的设计式将>C级220℃绝缘材料作为H级180℃使用,为提高电器与机械性能、省却风机冷却提供了技术保证,具有较强的过负荷能力,允许长期过载20%运行。
■环保性能好 绝缘材料化学性能稳定,安全阻燃、无毒、抗辐射,即使发生火灾时也不会释放有毒气体,与溶剂不发生反映,耐酸和碱的腐蚀。SG10型干式变压器与树脂浇注式干式变压器比较,噪音声级低,当其使用寿命结束后,回收方便,资源可再利用,废弃物可降解,不会对环境造成污染,是一种环保型高新技术产品。
■线圈不龟裂
纸耐收缩抗压缩、弹性好且不宜老化,承受热冲击性能好,因此可以确保变压器线圈结构紧密不会产生龟裂,对温度、灰尘不敏感。
产品特点
安全,防火,无污染,可直接运作于负荷中心。 机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。 低损耗、低噪音、节能效果明显,免维护。 散热性能好,过负载能力强,强迫风冷时可提高容量运行。 防潮性能好,适应高湿度和其它恶劣环境中运行。 可配备完善的温度监测和保护系统。采用智能信号温控系统,可自动监测并同屏显示三相绕组各自的工作温度可自动启动、停止风机,并有报警、跳闸等功能设置。 体积小,重量轻,占地空间少,安装费用低。
三相干式变压器技术参数:
输出电压准确性 | ±1% |
电压变动率 | ≤1.5% |
输出波形失真度 | 无失真(与输入波形比较) |
绝缘等级 | F级、H级、HC级可供选择(常规为H级) |
工作效率 | ≥98% |
适用频率 | 50/60Hz |
联接方式 | Y/Y、△/YO、YO/△,隔离、自耦式(可选) |
过载能力 | 允许超过1.2倍额定负载工作4小时(可长期满载) |
噪声 | ≤35dB(一公尺内) |
温升 | ≤60℃ |
绝缘电阻 | ≥150MΩ |
抗电强度 | 2500VAC/1min |
设计寿命 | 30年 |
工作环境 | 温度:-20~+45℃湿度:≤95%RH不结露 |
工作场所 | 无腐蚀性气体及导电粉尘 |
冷却方式 | 干式风冷 |
备货情况 | 1~300KVA标准机型均备有现货,所有规格均以标准化生产,价格相当合理。 |
-
