10KV线路自耦调压器的调压线圈的绕制工艺
一、我公司承接山东省聊城市郑家供电公司两台OSZ-6300/10-XL线路调压器,调节范围±20%。
在10KV线路中,调压器的使用还是比较普遍的。因为下游用电负荷昼夜差别比较大,所以造成线路的电压起伏比较大。例如郑家工业园区,白天用电高峰期,线路电压在8KV,夜间电压在10.5KV。造成多次跳闸事故。
二、根据自耦变压器的特点,6300KVA的容量还是比较大的,调压线圈中的电流I=6300/(8*√3)=454.6A。普通10KV有载开关已经满足不了使用要求,所以选择CV型35kv有载分接开关。由于是±20%的调压范围,所以选择正反调的调压方式。由于调压器的阻抗电压比较小,所以调压线圈的线规尺寸的选择收到了设计的局限性。这次我们选择ZB-0.6(2*4.0)*9.0的线规进行绕制,由于线规比较厚,出头处的固定比较困难,我们采用拉板固定的方式。
三、在绕制的过程中我们采取了以下措施:

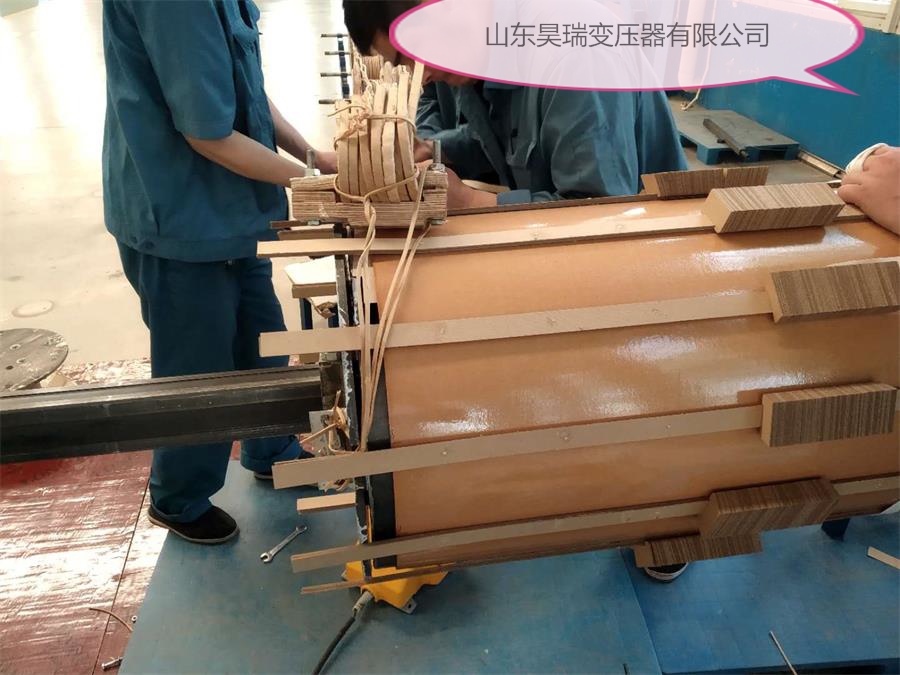

1、由于线规大,反弹应力集中,在绕制过程中需要多次锁紧,以免反弹。
2、增加撑条的根数,有利用线圈的机械固定成型。

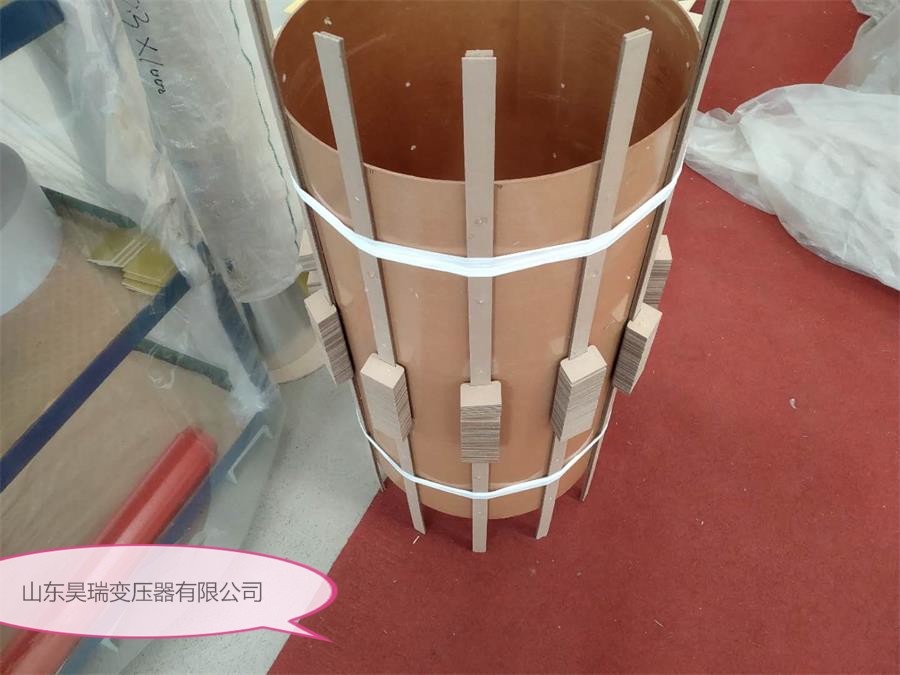

3、把撑条铆接在酚醛纸筒上,以免反弹变形。
4、出头处用热缩带多次锁紧,然后多次缠绕,以免出头处反弹。

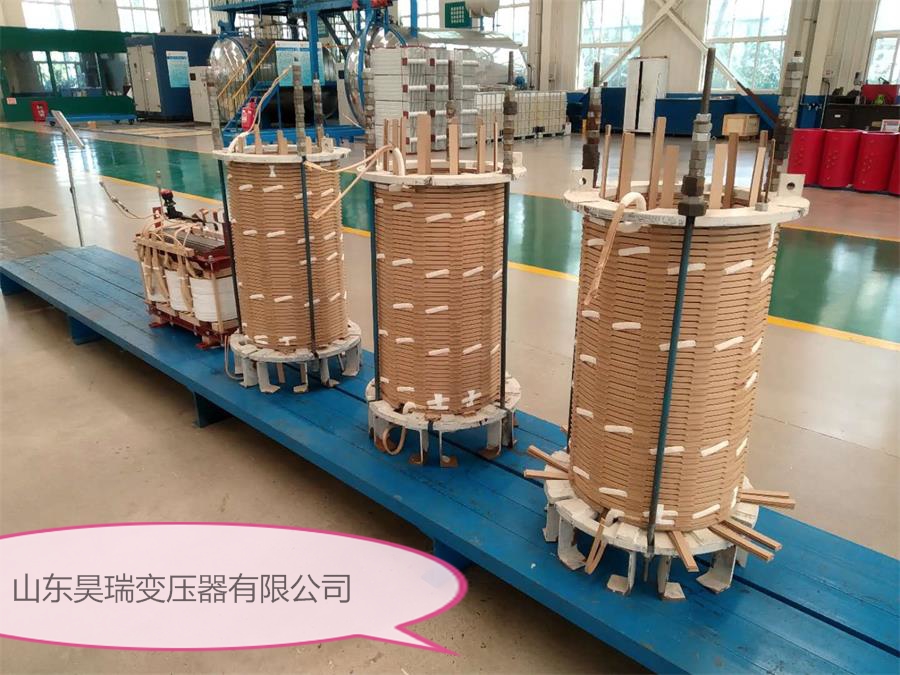

5、在线圈的绕制成型后,采用压装模具压装到设计高度,必要时可以进炉预热。
