怎么鉴定环氧浇注干式变压器是铜的还是铝的?

来源:http://www.jnbyqcj.com 日期:2019/2/14 13:33:05 点击:62

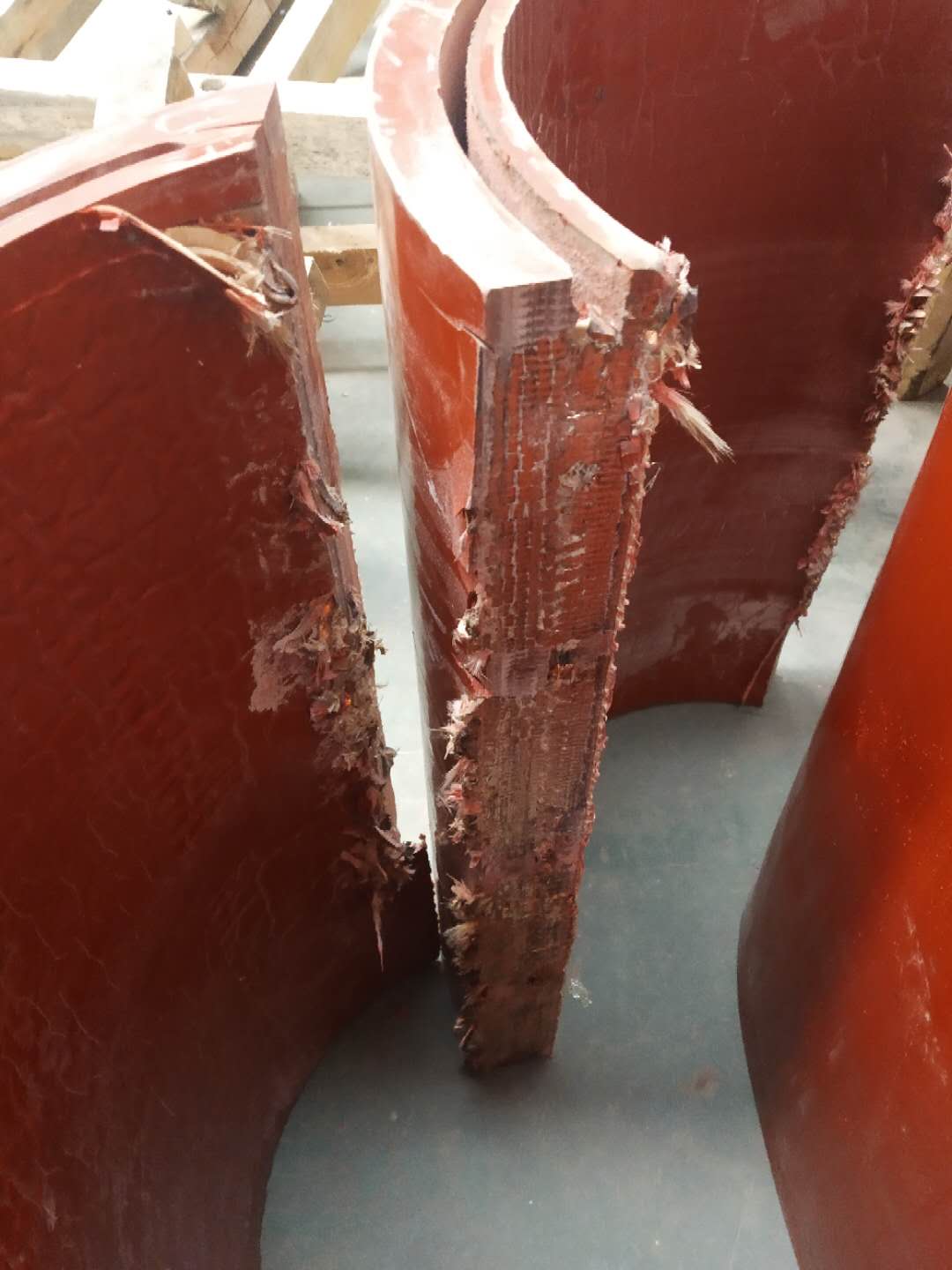

现在的变压器行业,鱼龙混杂、以次充好、以铝代铜现象普遍。尤其是环氧浇注干式变压器,由于绕组被浇注在树脂内,不容易判断绕组的材质,现在很多客户抽检一台,割开检验。除此之外还是什么好的方式鉴定买到的变压器是铜的还是铝的呢?

1、看高度。

干式变压器的设计,厂家考虑材料成本的使用最小化,往往将铝变压器设计成细高型的,将铜变压器设计成矮胖型的。行家从线圈的高度就可以很容易分辨出是铜的还是铝的。

下面我将几种SCB环氧浇注型的干式变压器的线圈高度列表如下,供买家参考,以免上当。


变压器型号线圈材质线圈高度(只是指线圈的高度)
SCB10-630/10/0.4350mm
SCBL10-630/10/0.4705mm
SCB10-800/10/0.4400mm
SCBL10-800/10/0.4725mm
SCB10-1000/10/0.4420mm
SCBL10-1000/10/0.4855mm
SCB10-1250/10/0.4450mm
SCBL10-1250/10/0.4880mm

从上表可以看出,纯铝的干式变压器与纯铜的干式变压器的线圈高度差距还是相当明显的。有的厂家为了使这种差距不是这么明显,做成半铜半铝的干式变压器,也就是低压采用铜箔绕组,高压采用铝线绕组。线圈高度介于纯铝和纯铜绕组之间。这种就比较难判断一些。


2、看价格

铜、铝变压器价格差距很大,不要轻信有些厂家的许诺,保证是铜的。只有价格便宜都是骗人的。下面我把这几种产品的市场售价列出来,仅供参考。


变压器型号线圈材质市场售价(元)(只是本体,不包括外壳)
SCB10-630/10/0.458000
SCBL10-630/10/0.431000
SCB10-800/10/0.472000
SCBL10-800/10/0.441500
SCB10-1000/10/0.485000
SCBL10-1000/10/0.448000
SCB10-1250/10/0.498700
SCBL10-1250/10/0.459000

从上表可以看出,纯铝的干式变压器与纯铜的干式变压器的线圈价格差距还是相当明显的。半铜半铝的价格介于两者之间。还是一种变压器,比纯铝的还便宜不少,主要原因在于,这种变压器的铁芯是用二次翻新材料制作的。噪音大,空载电流大,使用寿命短。所以请不要轻信价格的诱惑力。多询几家大厂的价格,比如行业中的上市公司,或者国家电网系统内企业。正规厂家的价格不会差距很多的。

3、看重量

现在铝变压器和铜变压器的重量,不会差很多。主要是因为铝的变压器的铁芯要重一些,总体重量差别不大,因此不能用重量来衡量这台变压器的材质。但是可以从单个线圈的重量来区分。需要把铁芯的上铁轭打开,然后把外侧高压线圈拆出来,进行称重,然后再进行组装。这样是比较麻烦,但是相比割开线圈的破坏性判断要好很多。下面我把单个线圈的重量列表如下:


变压器型号线圈材质一支高压线圈的重量kg(外侧绕组)
SCB10-630/10/0.4135
SCBL10-630/10/0.4115
SCB10-800/10/0.4155
SCBL10-800/10/0.4135
SCB10-1000/10/0.4180
SCBL10-1000/10/0.4152
SCB10-1250/10/0.4210
SCBL10-1250/10/0.4180

从这些数据,进行综合分析,不难分辨出您购买的干式变压器是不是纯铜的变压器。

如有需要或者疑问,欢迎同行批评指正,也欢迎新老客户交流洽谈。技术服务电话:19963532201
