S-100kVA/20kV-0.4kV出口变压器
S-100kVA/20kV-0.4kV出口变压器
近年来,我们的国外出口订单呈现快速增长的势头。

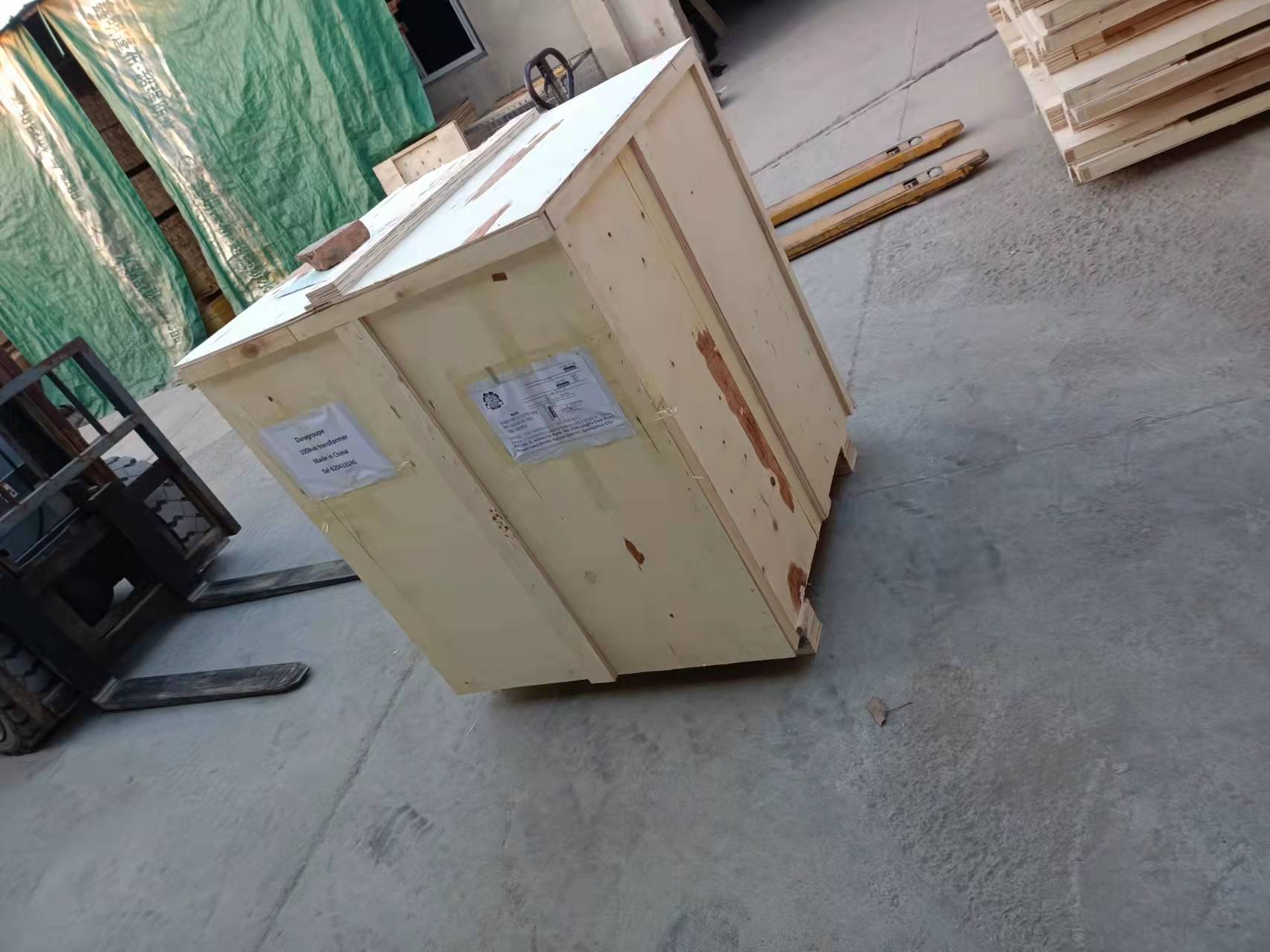

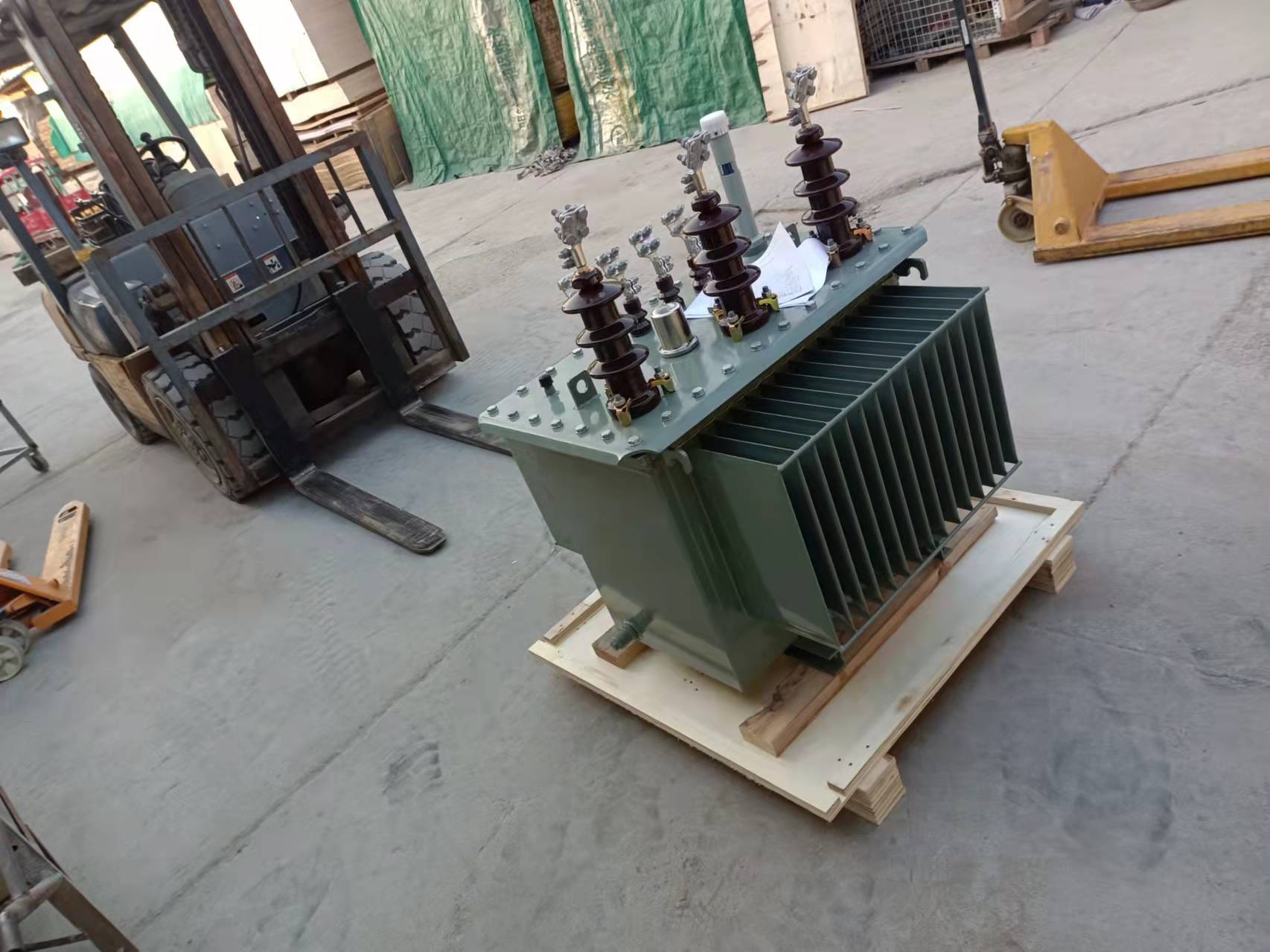

这台样机,为中东客户订单,后续批量生产。
所有参数符合产品技术要求。试验数据见下表。
变 压 器 试 验 报 告
型 号 | S-M-100/20 | 序 号 | 2103807 | 相 数 | 3 | 油 重 | 140Kg | |||||||||||||||
容 量 | 100 kVA | 频率 | 50HZ | 油面温升 | 55K | 器身吊重 | 285Kg | |||||||||||||||
高 压 | 20000V±5% | 2.89A | 线圈温升 | 65K | 总 重 | 570Kg | ||||||||||||||||
低 压 | 400V | 144.34A | 线圈温升 | 65K | 阻抗电压 | 6.0±10% | ||||||||||||||||
国家规定 标准数据 | 空载损耗(W) | 负载损耗(75℃ W) | 空载电流(%) | |||||||||||||||||||
240 | 2050 | 1.2 | ||||||||||||||||||||
一:变 比 试 验 连接组标号 Dyn11 | ||||||||||||||||||||||
分接位置 | 高 压(V) | 低 压(V) | 变 比 | 最大误差(%) | ||||||||||||||||||
Ⅰ | 21000 |
400 | 52.50 | 0.09 | ||||||||||||||||||
Ⅱ | 20000 | 50.00 | 0.08 | |||||||||||||||||||
Ⅲ | 19000 | 47.50 | 0.10 | |||||||||||||||||||
二:绝 缘 试 验 室温 6℃ | ||||||||||||||||||||||
项目
试验接线 | 绝缘电阻(兆欧) |
介质损失 角正 切 | 工频耐压(kV) | |||||||||||||||||||
15秒 | 60秒 | 吸收比 | 试验电压 | 时间 | 结 果 | |||||||||||||||||
低压—高压及地 | 2500 | 5kV | 60 S | 合 格 | ||||||||||||||||||
高压—低压及地 | 2500 | 50kV | 60 S | 合 格 | ||||||||||||||||||
高压—低压 | 2500 | 60S | 合 格 | |||||||||||||||||||
三:线圈直流电阻测定 (欧姆)12℃ | ||||||||||||||||||||||
相别 分接
| 高 压 侧 | 低 压 侧 | ||||||||||||||||||||
AB | BC | CA | ao | bo | c o | |||||||||||||||||
Ⅰ | 74.48 | 74.63 | 74.78 | 0.01129 | 0.01135 | 0.01142 | ||||||||||||||||
Ⅱ | 70.55 | 70.65 | 70.84 | a b | b c | c a | ||||||||||||||||
Ⅲ | 66.50 | 66.58 | 66.78 | 0.02230 | 0.02233 | 0.02237 | ||||||||||||||||
四:损 耗 测 定 | ||||||||||||
空 载 损 耗 | 230 W | 空 载 电 流 | 0.62 % | |||||||||
负载损耗(75℃) | 2042 W | 阻抗电压(75℃) | 5.96 % | |||||||||
五:感 应 高 压 试 验 | ||||||||||||
频 率(Hz) | 低压供给电压(V) | 试 验 时 间 | 结 论 | |||||||||
150 | 800 | 40S | 合格 | |||||||||
六: 温 升 试 验:(短路法) | ||||||||||||
油面温升( K ) | 高压线圈温升( K ) | 低压线圈温升( K ) | ||||||||||
53 | 61 | 61 | ||||||||||
七:变 压 器 油 化 试 验 | ||||||||||||
比 重 | 0.89g/㎝³ | 粘度50℃ | 5.8 | 油 号 | 25 号 | 结 论 | ||||||
颜 色 | 无色 | 闪 点 | 145 ℃ | 耐压 50 kV/2.5mm | 合格 | |||||||
八:油箱强度及密封试验 施加 20 kpa压力 无渗漏、无永久性变形 | ||||||||||||
九:结 论 本产品经试验: 符合GB/T6451—2015 GB1094.1—2013 GB1094.2—2013 GB1094.3—2017 GB1094.5—2008 准予出厂。 试验员: 02 审 查: 01 2022年 1月11日 | ||||||||||||
