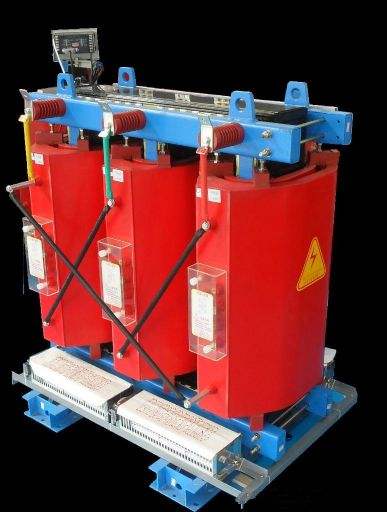

整流变压器
整流变压器适用场合
该款整流变压器采用45全斜接缝的叠片结构，能有效降低空载损耗及噪音，线圈内部采用特殊工艺结构，降低了负载损耗。广泛适用于铁路交通、冶金工业、化学工业、工业驱动、电力、石油、市政供电、污水处理、轻纺、造纸、煤炭、水泥等领域。
整流变压器功能特点
1)具有机械强度高、抗短路冲击能力强等优点。
2)三绕组变压器，两组短路阻抗偏差小，输出电压偏小，保证受压平衡。
3)多绕组变压器一个周期内脉波数多，减少了谐波对电网的污染。
整理整流变压器规格参数
规格型号 | 额定容量 | 外形尺寸(mm) | 重量(kg) |
ZTSGN-400/10 | 400 | 1800×1100×1800 | 2225 |
ZTSGN-500/10 | 500 | 1850×1100×1900 | 2490 |
ZTSGN-630/10 | 630 | 1900×1200×1900 | 2770 |
ZTSGN-700/10 | 700 | 1900×1200×2200 | 2840 |
ZTSGN-800/10 | 800 | 1950×1200×2200 | 3010 |
ZTSGN-900/10 | 900 | 2000×1200×2300 | 3230 |
ZTSFGN-1000/10 | 1000 | 2050×1250×2400 | 3470 |
ZTSFGN-1100/10 | 1100 | 2100×1250×2400 | 3685 |
ZTSFGN-1250/10 | 1250 | 2100×1300×2400 | 4110 |
ZTSFGN-1300/10 | 1300 | 2150×1300×2400 | 4250 |
整流变压器使用条件
1)海拔高度：≤1000m
2)环境温度：-10℃~+40℃
-
