ZSS-整流变压器线圈绕制工艺分析
我公司承接的出口哈萨克斯坦5台整流变压器正在紧张制作中。以其中一台ZSS11-4500/10/0.63*2整流变压器为例,简单介绍一下整流变压器的结构及工艺。
主要技术参数:ZSS11-4500/10/0.63*2,容量4500kva,阀侧630V,网侧10kv。
设计思路:低压为分裂式,一路为Y型接法;一路为D型接法。分裂容量2250kva。高压为10kv,层式线圈。分两部分,分别与相应的低压线圈套绕。
低压Y接部分,采用双螺旋,24根线并绕结构。d接部分,采用单螺旋结构。
螺旋线圈结构:多根线并联,按轴向并联列数分别可做成单、双......八螺旋结构。从一端绕制另一端结束。每绕一周为一匝。匝与匝之间加入油道,幅向上不绕制第二层。
特点:电气性能较好,散热好,机械强度相对层式线圈较好。
螺旋式线圈换位:双螺旋换位,容量小于6300KVA时,可以采用等距换位。一共有多少根线就换多少个位。
单螺旋线圈换位:分为“212”和“424”换位。以424换位为例,以总匝数的1/4处为换位中心,将所有并联线平均分成四组进行一次特殊换位,再以总匝数的1/2处为换位中心,平均分成两组,两组内分别进行标准换位,组相对位置不变,再以总匝数的3/4处为换位中心,将导线平均分成4组,进行一次特殊换位。9根以上“424”是不完全换位。5根以上“212”是不完全换位。

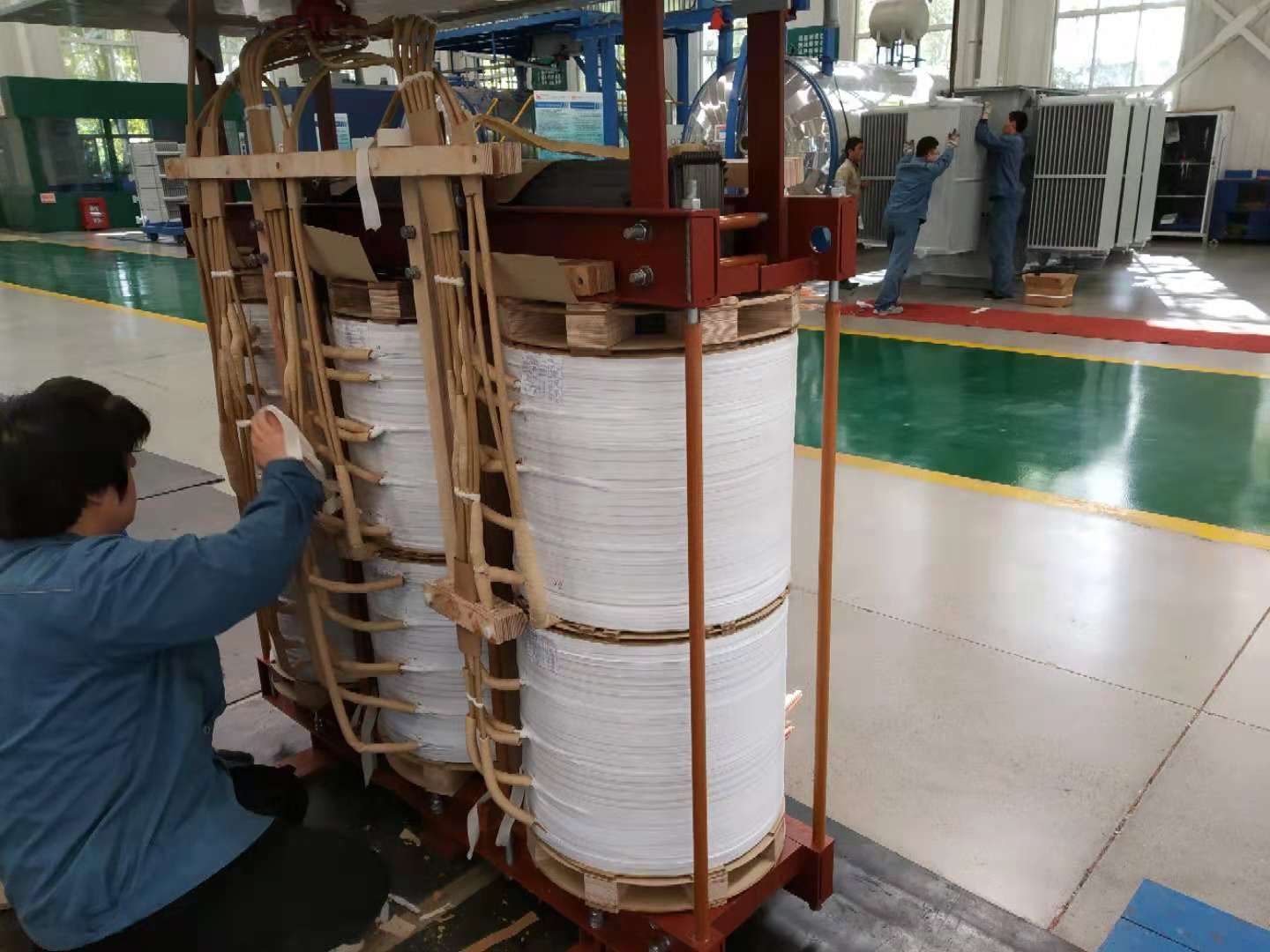

线圈套装时,采用下半部D接线圈;上半部Y接线圈的方式。上下两段线圈中间采用端圈垫平,隔离。

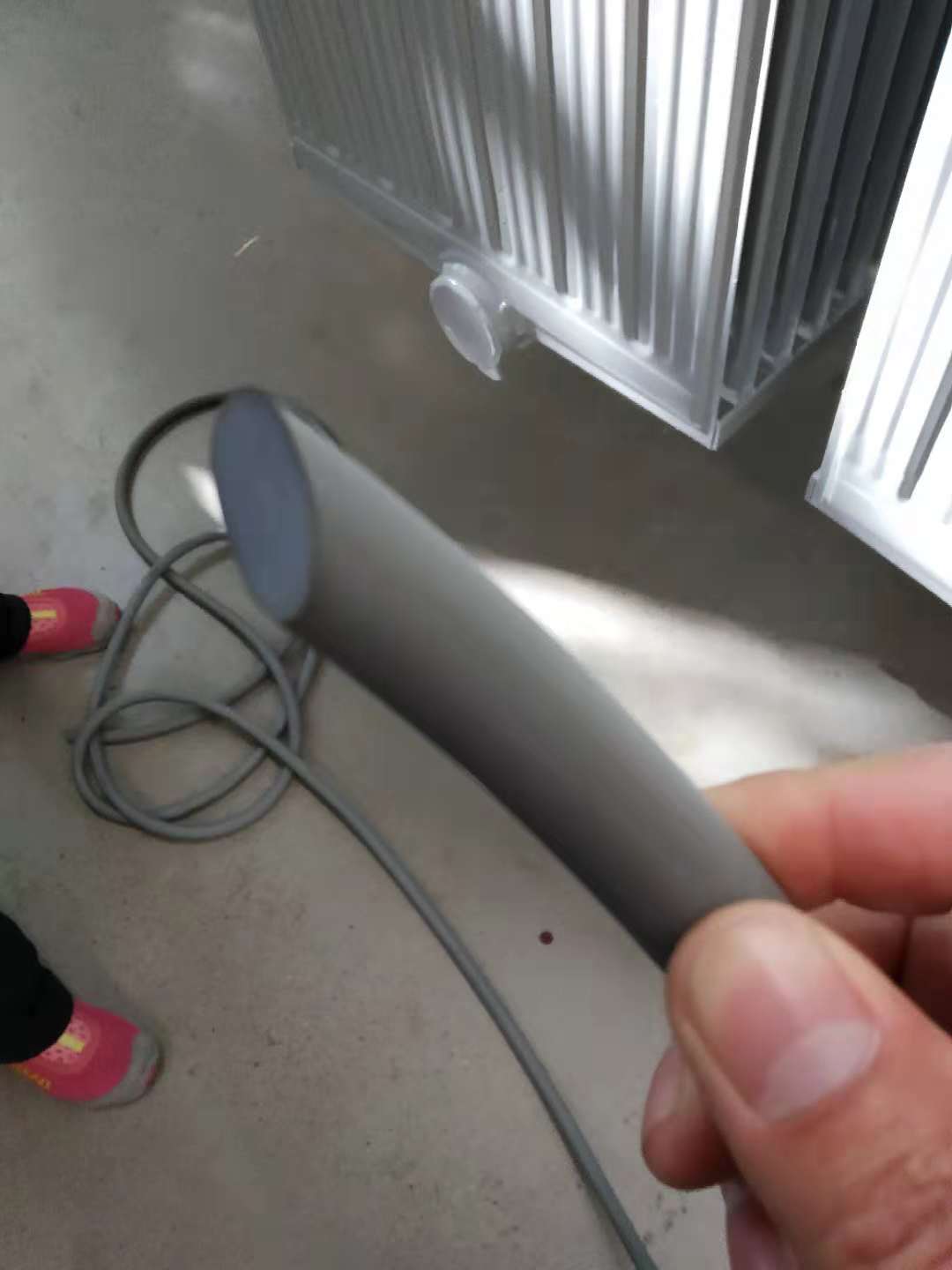

由于是出口产品,所以采用国内最好的南通神马橡胶密封垫。
附几张现场图片:
