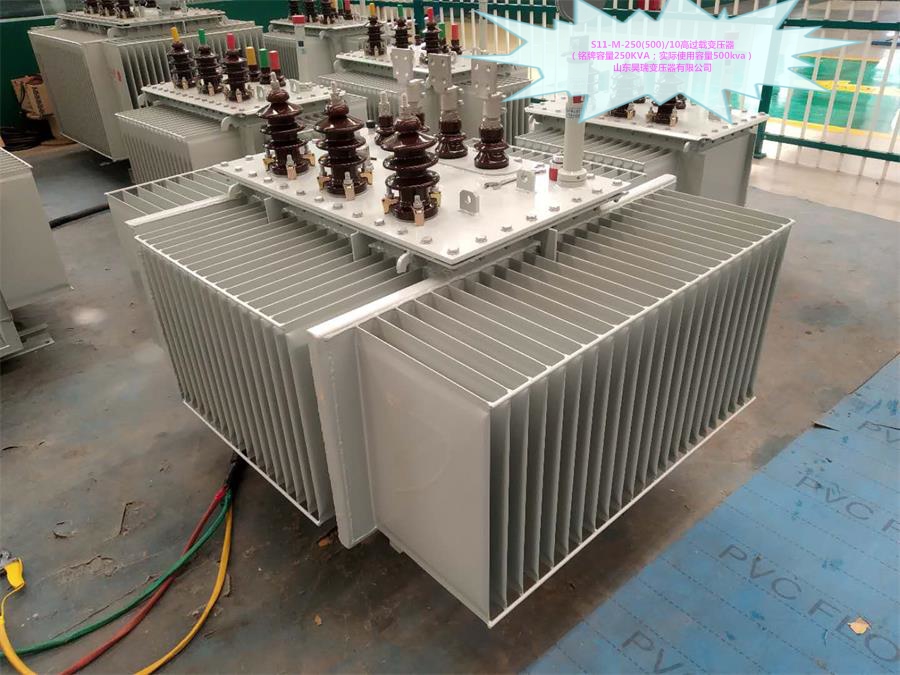

S11-M-250(500)/10高过载变压器
一、高过载变压器的定义
高过载变压器,顾名思义就是能过超铭牌容量使用,而且不影响变压器正常使用寿命的变压器。
二、高过载变压器的优点:
避免后期不可预见或者可预见的增容事件。
避免大马拉小车现象。
短期有过负荷的情况,但是大部分时间都是不超负荷的。这种情况非常适用“高过载变压器”
节省基本容量费。
三、高过载变压器遵循的标准
应满足GB 311.1、GB 1094.1、GB 1094.2、GB 1094.3、GB/T 1094.4、GB 1094.5、GB/T 1094.7、GB/T 1094.10、GB 2536、GB/T 2900.15、GB/T 4109、GB/T 5273、GB/T 5582、GB/T 6451、GB/T 7252、GB/T 7354、GB/T 7595、GB/T 8287.1、GB/T 8287.2、GB/T 10228、GB/T 11022、GB 11604、GB/T 13499、GB/T 16927.1、GB/T 16927.2、GB/T 17468、GB 20052、GB/T 22072、GB/T 25446、GB/T 26218.1、GB/T 26218.2、GB 50150、DL/T 572、DL/T 593、DL/T 596、DL/T 984、DL 5027、JB/T 3837、JB/T 10088、JB/T 10317、JB/T 10428、JB/T 10544、Q/GDW 1771、Q/GDW 1772、IEC 296、IEC 156中所列标准的最新版本的要求,但不限于上述所列标准。
四、高过载变压器设计时应该考虑的因素
过载能力,我公司根据客户需要,可以定制设计高过载变压器。我公司提供过载能力的数据,任何附属设备的过载能力不应小于变压器的过载能力。
在短路下的耐受能力。变压器在任何分接头时都应能承受最大短路热稳定电流3s,各部位无损坏和明显变形,短路后绕组的平均温度最高不超过250℃。高过载配变承受短路的能力应满足GB 1094.5的规定。
波纹油箱膨胀系数应不小于1.3倍,并应在规定的工作条件、负荷条件下运行不应有渗漏油现象。油箱结构应充分考虑高过载时绝缘液体积热膨胀因素。
变压器的寿命。高过载变压器在规定的工作条件和负荷条件下运行,并按照我公司的说明书进行维护,变压器的寿命应不小于30年。
密封垫。应采用抗老化、抗龟裂、抗紫外线制品,所有密封面应密封良好,并应有对密封垫防氧化老化措施,以利延长使用寿命。要求变压器阀门关闭时不出现渗漏油现象。
分接开关应有定位措施,并采用双密封结构。在特定高温条件下,高过载配变分接开关性能参数应符合GB 10230.1-2007规定,满足不变形、不漏油等要求。
-
