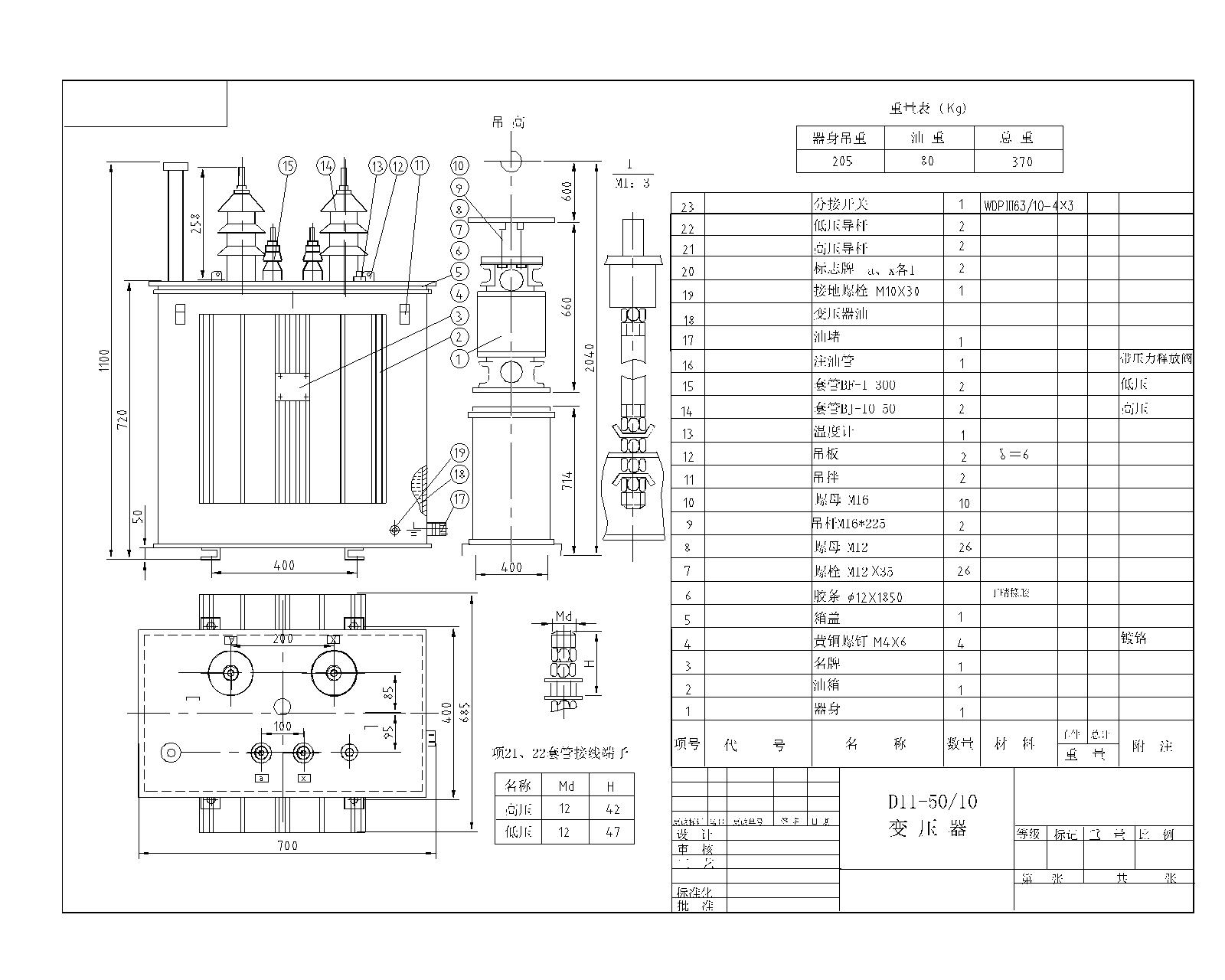

D11-M-50单相变压器技术参数
D11单相油浸式变压器主要技术参数：
型号 | 额定电压（kv） | 短路阻抗(%) | 联结组标号 | 空载损耗(W) | 负载损耗（W） | 空载电流（%） | 总重量(KG) | 外形尺寸mm（长*宽*高） |
D11-M-5/10/0.23 | 10/0.23 | 3.0 | Ii0 | 30 | 130 | 1.2 | 130 | 520*380*920 |
D11-M-10/10/0.23 | 10/0.23 | 3.0 | Ii0 | 45 | 235 | 1.1 | 150 | 540*380*945 |
D11-M-16/10/0.23 | 10/0.23 | 3.0 | Ii0 | 55 | 330 | 1.0 | 180 | 570*380*970 |
D11-M-20/10/0.23 | 10/0.23 | 3.0 | Ii0 | 65 | 385 | 0.9 | 230 | 605*380*1100 |
D11-M-30/10/0.23 | 10/0.23 | 3.0 | Ii0 | 80 | 560 | 0.8 | 275 | 615*670*1100 |
D11-M-40/10/0.23 | 10/0.23 | 3.5 | Ii0 | 100 | 700 | 0.8 | 330 | 680*730*1065 |
D11-M-50/10/0.23 | 10/0.23 | 3.5 | Ii0 | 120 | 855 | 0.7 | 370 | 700*685*1100 |
D11-M-63/10/0.23 | 10/0.23 | 3.5 | Ii0 | 145 | 1020 | 0.6 | 400 | 700*720*1140 |
D11-M-80/10/0.23 | 10/0.23 | 3.5 | Ii0 | 160 | 1260 | 0.6 | 460 | 710*740*1195 |
D11-M-100/10/0.23 | 10/0.23 | 3.5 | Ii0 | 190 | 1485 | 0.6 | 530 | 720*780*1220 |
D11-M-125/10/0.23 | 10/0.23 | 3.5 | Ii0 | 230 | 1755 | 0.5 | 620 | 760*785*1255 |
D11-M-160/10/0.23 | 10/0.23 | 3.5 | Ii0 | 290 | 2130 | 0.5 | 700 | 775*820*1325 |
