整流变压器用油量的估算

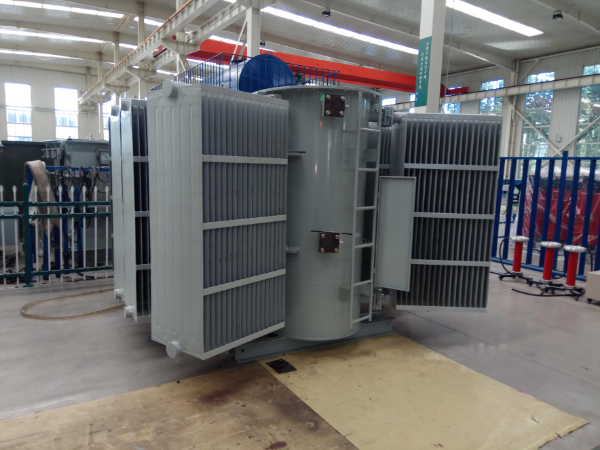

整流变压器主体用油量以及附件的用油量,都可以在铭牌上查到。正常情况下只要按要求注满主体油,另外补发附件油等工作便算完成。但在许多情况下,光靠铭牌数据却远远满足不了实际工作的需要。例如:大型整流变压器需要充氮运输的剩油量、补油量、给油箱或者储油柜加油和放油,以及给用户补油等等。这些过程中的油量铭牌上是没有的,必须通过估算解决。
估算整流变压器油量要解决两个问题,一是变压器油的密度,一个是容器体积的计算。变压器油的密度,为了估算方便一般取0.9kg/m3。容积体积的计算,不外乎圆筒、长方体、散热器、圆管、以及罩油箱上部的梯形计算。如果给出了必要的几何尺寸,计算是很简单的。但是关键的是如果较正确的计算出这些必要的尺寸。如果有合适的量具,计算的误差会小得多。如果没有量具,实在没办法时,还得以操作者的手为计量单位去计量,当然误差大些,但作为估算也可以了。
我们举个例子:整流变压器的油箱已装配完,在没有油箱、图纸尺寸的情况下,试估算下节油箱内的油重。
1、油箱尺寸的测量
油箱直线部分长度3000mm;
油箱壁厚一般按经验估计也可以按下表选取,本例中按8mm选取。
整流变压器容量 | 油箱壁厚(mm) |
1000kVA及以下 | 4mm |
1000kVA—4000kVA | 6mm |
4000kVA—10000kVA | 8mm |
10000kVA以上 | 10mm |
箱沿宽度为120mm
箱沿半圆弧部分外沿长3925mm
箱沿外沿圆弧长3925*2=7850mm
下节油箱高度约400mm
2、下节油箱的体积计算
箱沿外沿直径:7850/π=2500mm
箱壁内圆直径:2500-120*2-8*2=2244mm
下节油箱两头圆弧部分的体积
π*2244*2*400/4=1.58m3
下节油箱直线部分的体积
2244*3000*400=2.69m3
下节油箱的总体积:1.58+2.69=4.27m3
这台整流变压器能容纳的油重:4.27*0.9=3.843吨
如果进一步估算充氮后下节油箱内的剩油可以再进行如下的计算:
测量下节油箱内剩余油高度200mm
那么油量即为剩油高度与原下节油箱油内占有的体积乘以0.9kg/m3,便可得到充氮后的真正的剩油量。
