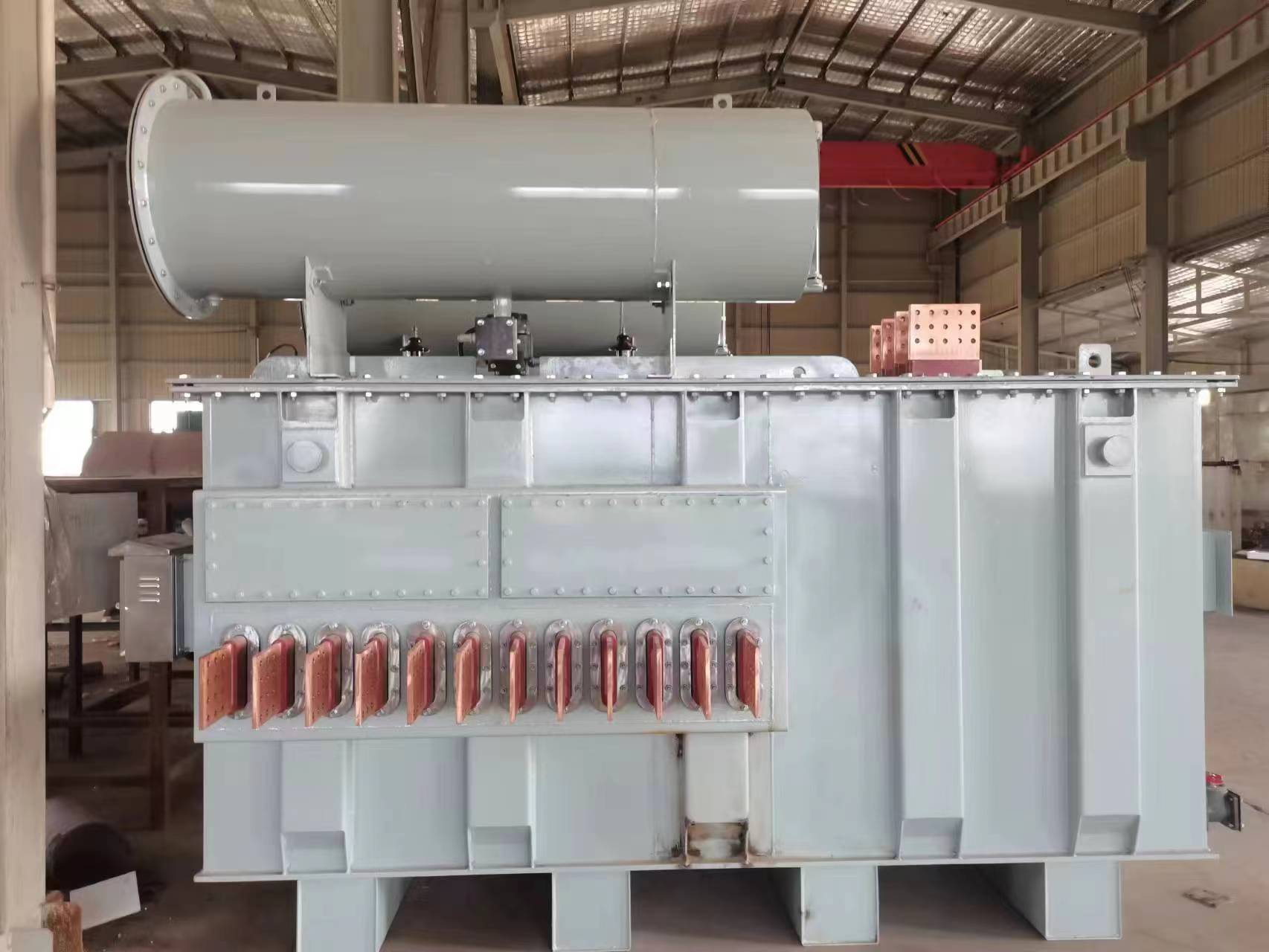

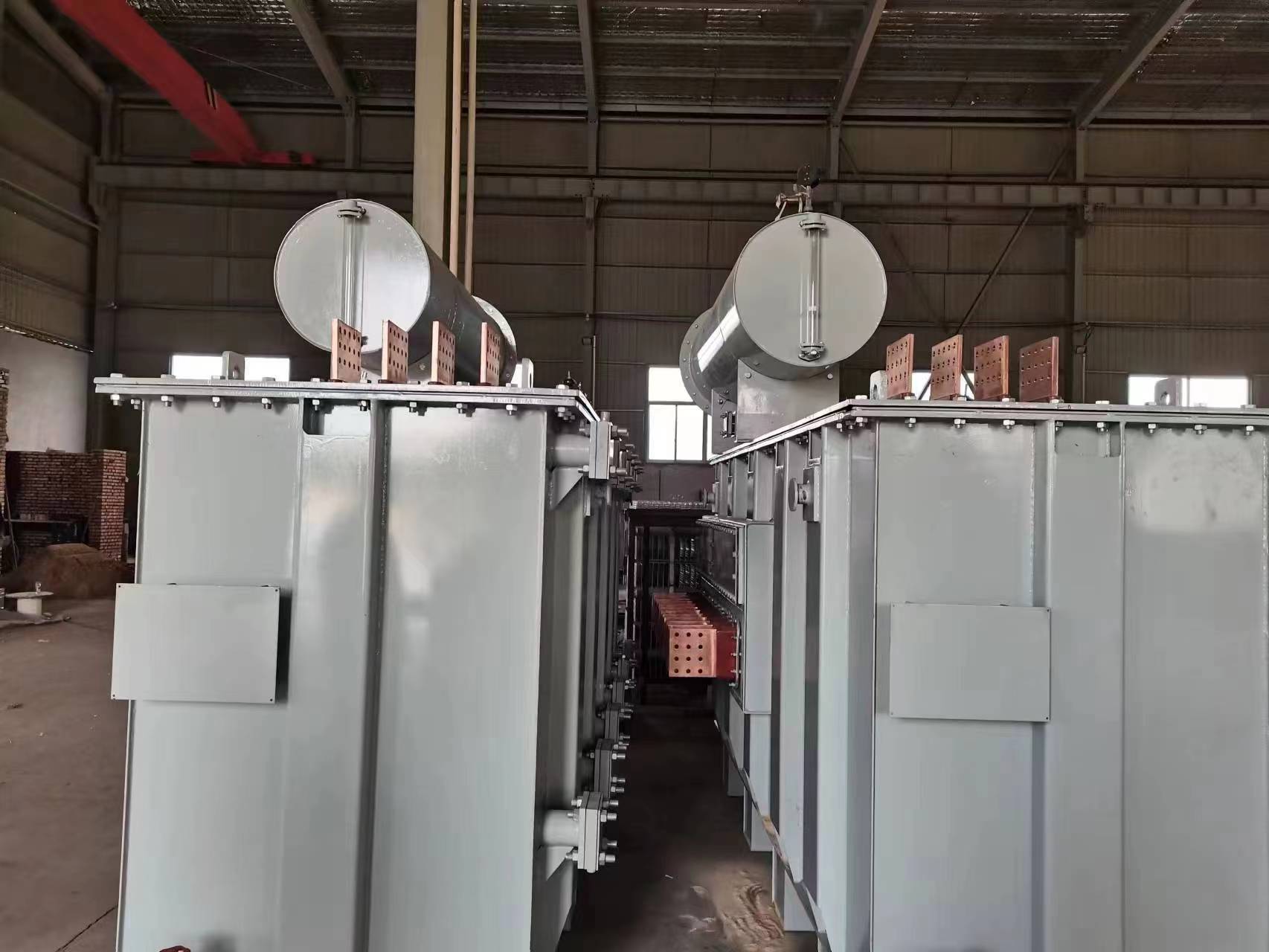

4000kVA电炉变压器
4000kVA电炉变压器技术要求
一、变压器执行技术标准:
Ø GB1094.1-1996 《电力变压器第1部分 总则》
Ø GB1094.2-1996 《电力变压器第2部分 温升》
Ø GB1094.3-2003 《电力变压器第3部分 绝缘水平和试验外绝缘的空气间隙》
Ø GB1094.5-2003 《电力变压器第5部分 承受短路的能力》
Ø GB 6451-2008《三相油浸电力变压器技术参数和要求》
Ø JB/T 5344.1—2004《埋弧炉变压器 总则》
Ø GB311.1-6《高压输变电设备的绝缘配合高压技术》
Ø GB5582《高压电力设备外绝缘污秽等级》
Ø GB/T15164《油浸式电力变压器负载导则》
Ø GB191《包装贮运标志》
二、变压器的主要参数及技术要求:
1、 设备型号:4000/10
2、 相数:三相
3、 变压器额定容量:4000KVA(+20%长期过载)
4、 一次电压:10KV(最高系统电压 ±10% )
5、 二次电压:110~180~280V,110~180V为恒电流,180~280V为恒功率
6、 调压方式:19级有载电动调压
7、 联结组别标号:Yd11
8、 频率:50Hz
9、 一次电流:231A
10、 二次额定电流: 12830A
11、 二次出线方式:铜排顶部出线
12、 冷却方式:强油水冷,带电控箱 (OFWF)螺旋板式油水冷却器
13、 安装方式:户内
14、 瓦斯继电器放气口引至下部,可以带电放气
15、 变压器采用免吊芯结构,铁芯采用优质冷轧硅钢片,铜采用无氧铜
16、 出厂时带足添加油
17、 变压器带有各种测量仪表,如瓦斯继电器、压力释放阀,变压器有长期超载20%能正常工作的能力。并有足够机械强度和抗短路能力。
-
