ZSZ11-6500/35有载调压 移相整流变压器

来源:http://www.jnbyqcj.com 日期:2022/10/30 9:44:56 点击:11

ZSZ11-6500/35有载调压  移相整流变压器

一、主要技术参数数据

序号

类别

参数

备注

结构

24脉波


额定容量

6500kVA


输入电压:

AC35kV,3PH,分接范围:-4X2.5%  0  2X2.5%


输出电压

AC 4×13002%


一次绕组接线方式

星接


一次调压方式

有载调压


二次绕组接线方式

每相绕组4个主功率绕组采用延边三角形,分别移相22.5°、7.5°-7.5°、-22.5°;辅助绕组采用星接


短路阻抗

6-8%


绕组绝缘等级

35kV


10

温度等级

A


11

最大外形尺寸

宽度不大于2600mm,高度不大于2600mm


12

冷却方式

ONAN


13

绕组材质


14

其它要求

铁损,漏磁电流和噪音水平低于相关标准。温度控制器(安装到方便用户能够观察到的地方)。


二、绝缘水平

变压器电压等级

额定短时感应或外施耐受电压(有效值)

网侧绕组对地

85kV

网侧绕组对整流绕组/辅助电源绕组

85kV

整流绕组对地

35kV

整流绕组对辅助电源绕组

35kV

整流绕组三相大组(如An与B1)之间

20kV

整流绕组每相相邻小组(如A1与A2)之间

8kV

辅助电源绕组对地

8kV

注:在高海拔地区,应按照国家标准调整耐压试验的数

三:过载能力:满足GB/T15164-94《油浸式电力变压器负载导则》及负载性质的要求。

四:变压器承受的短时工频电压升高倍数及持续时间应符合下表:

              负荷状况

  项目

空载

满载

工频电压

升高倍数

-相

1.1

1.05

1.1

1.25

1.50

1.58

-地

1.1

1.05

1.1

1.25

1.9

2.00

持续时间

连续

连续

20min

20s

1s

0.1s

五:主要执行标准:

GB1094.1            《电力变压器 1部分 总则》

GB1094.2            《电力变压器 2部分 温升》

GB1094.3            《电力变压器 3部分 绝缘水平和绝缘试验》

GB1094.5            《电力变压器 5部分 承受短路的能力》

GB/T6451            《三相油浸式电力变压器技术参数及要求》

JB/T831             《热带电力变压器、互感器、调压器和电抗器》

GB4109              《套管通用技术条件》

GB311.1             《高压输变电设备的绝缘配合》

GB/T2900.15         《电工术语 变压器、互感器、调压器和电抗器》

GB4208              《外壳保护等级的分类》

JB/T10088           6-220kV级变压器声级》

六:使用环境条件

6.1 运行环境温度: 0℃40

6.2环境相对湿度:≤95%(20℃)

6.3电源系统

额定电压及波动范围: 35kV分档见下表;

额定频率及偏差范围: 50Hz ±1%;

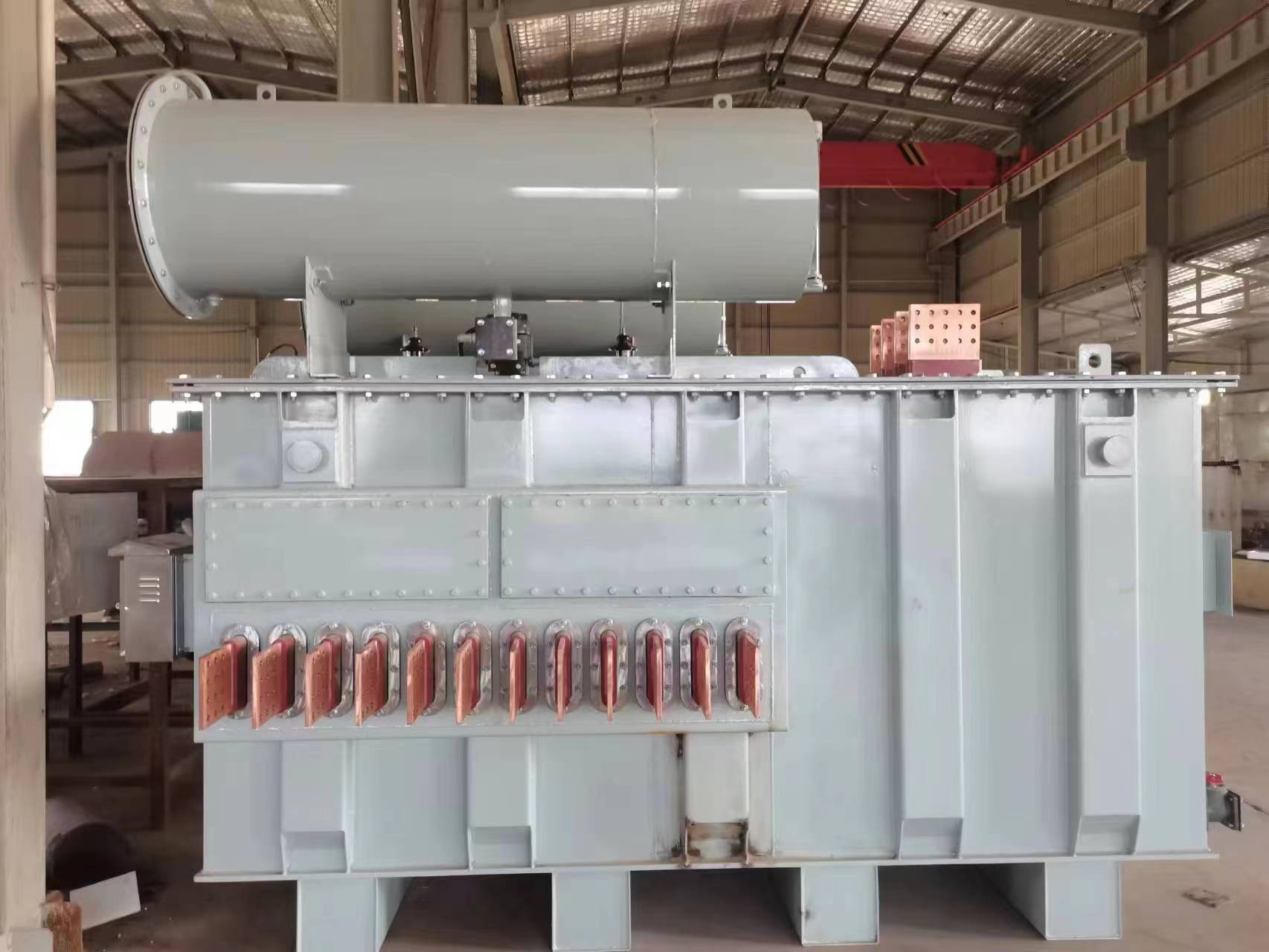

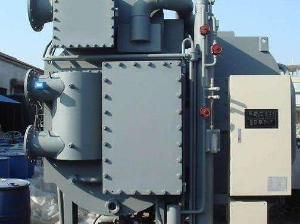

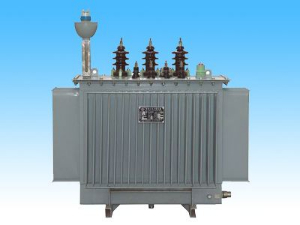

七:产品图片
