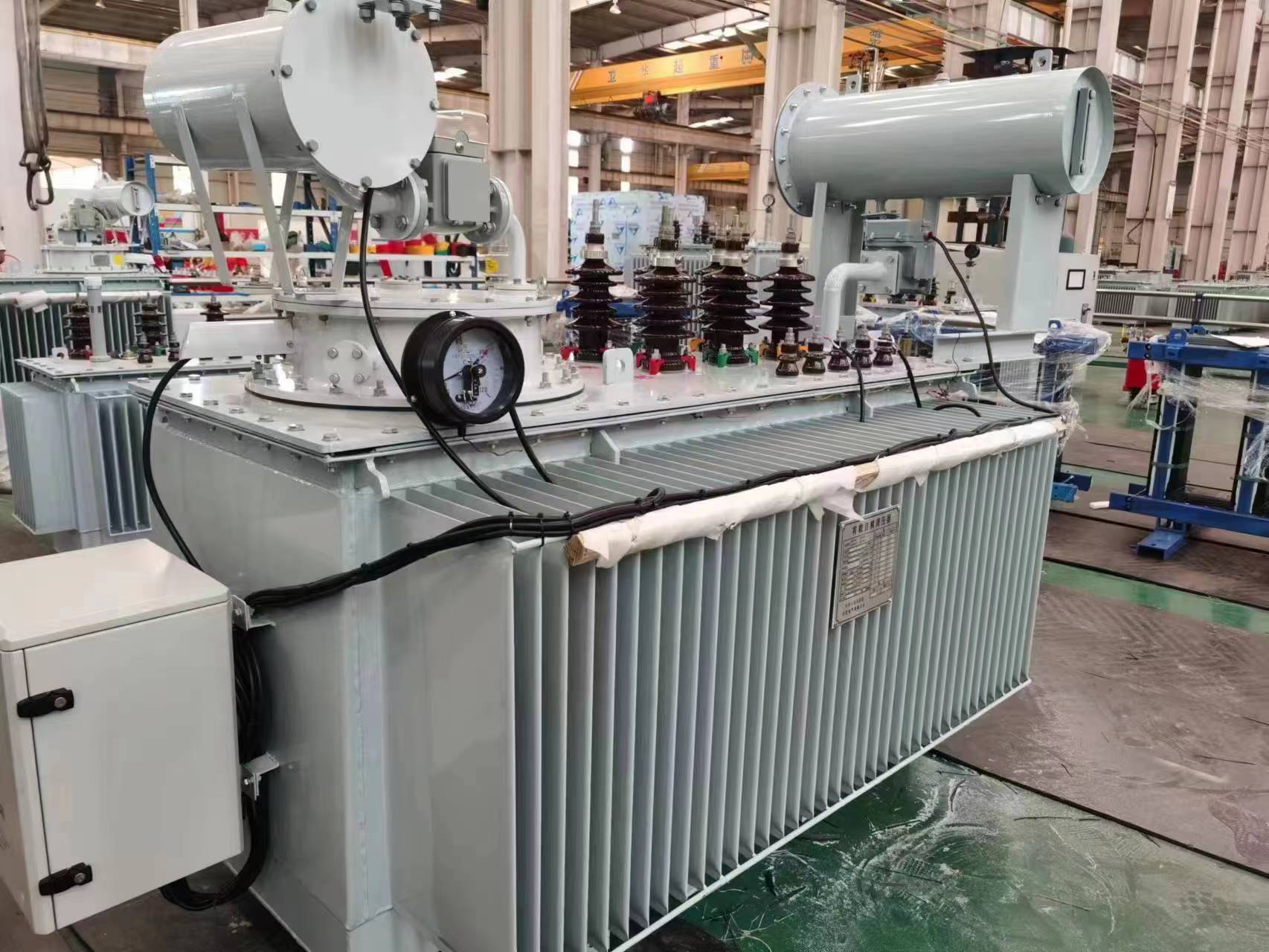

10kV线路调压器,-20%～+20%,三相
调压器，AC10kV, -20%～+20%,三相。双向调压器，真空有载分接开关
一、名称定义：10kV三相有载分接开关的油浸式配电线路调压器。10kV配电线路调压器，是一种串联在10kV配电线路中，通过自动调节自身变比来实现动态稳定线路电压的装置，由三相自耦变压器、三相有载分接开关及控制器等构成，分为单向调压器和双向调压器两种类型。
二、引用标准：
GB/T 191 包装储运图示标志
GB 1094.1-1996 电力变压器 第1部分 总则
GB 1094.2-1996 电力变压器 第2部分 温升
GB 1094.3-2003 电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙
GB/T 1094.10 电力变压器 第10部分 声级测定
GB 2536电工流体 变压器和开关用的未使用过的矿物绝缘油
GB/T 2900.15 电工术语 变压器、互感器、调压器和电抗器
GB 10230.1 分接开关 第1部分：性能要求和试验方法
JB/T 501-2006 电力变压器试验导则
JB/T 8749.1-2007 调压器第1部分 通用要求和试验
三、使用环境.
-最高气温：+40℃；
-最热月平均气温：+30℃；
-最低气温：-25℃；
-最大日温差：30K；
-日照强度：0.1W/cm2。
海拔高度：≤1000m。
环境相对湿度(在25℃时)
-日平均值：95%；
-月平均值：90%。
地震烈度：Ⅷ 度
-地面水平加速度低于3.0m/s2 ；
-地面垂直加速度低于1.5m/s2。
覆冰厚度：≤10mm。
安装地点：户外。
污秽等级：Ⅳ级。
四、调压器的选型
10kV电压等级选型容量
容量 | 1000kVA、2000kVA、3000kVA、4000kVA、5000kVA、6300kVA |
单向调压器调压范围
调压范围 | 输入端电压 | 输出端电压 |
0%～+20% | 8.1kV～9.9kV | 10kV～10.7kV |
双向调压器调压范围
调压范围 | 输入端电压 | 输出端电压 |
±20% | 8.1kV～11.9kV | 10kV～10.7kV |
注：对一些负荷重、电压低的线路，采用一级调压不能满足要求时，可采用二级调压，即在一条线路上安装两台调压器。
五、基本技术参数
调压器容量（kVA） | 额定电压（kV） | 输入电压分接范围（%） | 输出电压（kV） | 连接组标号 | 空载损耗（W） | 负载损耗（W） | 空载电流（%） | 短路阻抗（%） |
1000 | 10 |
或
| 11 | Ya0 | 660 | 5250 | 0.103 | <0.9 |
2000 | 840 | 6130 | 0.095 | |||||
3000 | 1330 | 7690 | 0.088 | |||||
4000 | 1670 | 8280 | 0.085 | |||||
5000 | 1850 | 11650 | 0.075 |
-
