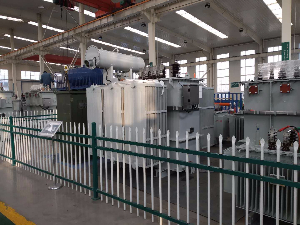

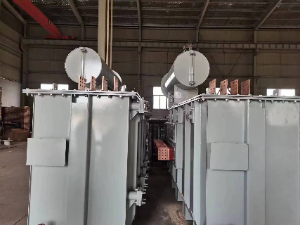

DKS-100KVA/13.8kV接地变压器技术协议

1. 主体内容与适用范围

1.1、本技术条件书包括变压器本体及其辅助设备的功能设计、结构、性能、安装等方面的技术要求。

1.2、本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。承包方应提供符合本技术条件书和国家准及行业标准的产品。

1.3、本技术条件书为订货合同的附件，与合同正文具有同等效力。

1.4、本技术条件书以外未尽事宜，应由采购方与承包方共同协商解决。

2. 引用标准

引用技术标准（凡是不注日期的引用文件，其最新版本适用于本文件。）

GB/T 311.1       绝缘配合       第1部分：定义、原则和规则

GB/T 1094.1    电力变压器    第1部分：总则

GB/T 1094.2    电力变压器    第2部分：温升

GB/T 1094.3    电力变压器    第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

GB/T 1094.4    电力变压器    第 4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则

GB/T 1094.5    电力变压器    第5部分：承受短路的能力

GB/T 1094.7    电力变压器    第7部分：油浸式电力变压器负载导则

GB/T 1094.10  电力变压器    第10部分：声级测定

GB 2536          电工流体变压器和开关用的未使用过的矿物绝缘油

GB/T 2900.95  电工术语   变压器、调压器和电抗器

GB/T 4585       交流系统用高玉绝缘子的人工污移试验

GB/T 5273       高压电器端子尺寸标准化

GB/T 6451       油浸式电力变压器技术参数和要求

GB/T 7595       运行中变压器油质量

GB/T 10230.1  分接开关   第 1 部分：性能要求和试验方法

GB/T 10230.2  分接开关   第 2 部分：应用导则

GB/T 13499     电力变压器应用导则

GB/T 16927.1  高电压试验技术   第 1 部分：一般定义及试验要求

GB/T 16927.2  高电压试验技术   第 2 部分：测量系统

GB/T 17468     电力变压器选用导则

GB/T 25446     油浸式非晶合金铁心配电变压器技术参数和要求

GB/T 26218.1  污秽条件下使用的高压绝缘子的选择和尺寸确定 第 1 部分：定义、信息和一般则

GB/T 26218.2  污秽条件下使用的高压绝缘子的选择和尺寸确定 第 2 部分：交流系统用瓷和玻璃绝缘子

GB 50148       电气装置安装工程   电力变压器、油浸电抗器、互感器施工及验收规范

GB 50150       电气装置安装工程   电气设备交接试验标准

DL/T 264       油浸式电力变压器（电抗器）现场密封性试验导则

DL/T 572       电力变压器运行规程

DL/T 596       电力设备预防性试验规程

DL/T 722       变压器油中溶解气体分析和判断导则

DL/T 911       电力变压器绕组变形的频率响应分析法

DL/T 1093       电力变压器绕组变形的电抗法检测判断导则

DL/T 1094        电力变压器用绝缘油选用指南

DL/T 1386       电力变压器用吸湿器选用导则

DL/T 1388       电力变压器用电工钢带选用导则

DL/T 1424       电网金属技术监督规程

DL/T 1538       电力变压器用真空有载分接开关使用导则

DL/T 1539       电力变压器（电抗器）用高压套管选用导则

DL/T 1811       电力变压器用天然酯绝缘油选用导则

JB/T 501       电力变压器试验导则

JB/T 3837       变压器类产品型号编制方法

JB/T 6484       变压器用储油柜

JB/T 8314       分接开关试验导则

JB/T 10088       6kV～1000kV 级电力变压器声级

Q/GDW 1152.1 电力系统污区分级与外绝缘选择 第 1 部分：交流系统

Q/GDW 13001  高海拔外绝缘配置技术规范

下列为所参照的 IEC 标准，但不仅限于此

IEC 60815.1    污秽条件下用高压绝缘子的选择和尺寸   第 1 部分：定义、信息和通用原理

IEC 60815.2    污秽条件下用高压绝缘子的选择和尺寸   第 2 部分：交流系统用陶瓷和玻璃绝缘子

3. 设备规范及自然环境条件

3.1、 设备规范

3.1.1、名称：接地变兼站用变

3.1.2、额定频率：  50HZ

3.2、使用环境条件

3.2.1、海拔高度                         ≤1000m

3.2.2、最大风速          35m/s

3.2.3、最大相对湿度     90%（在25^oC时）

3.2.4、最高环境温度     +50^oC

3.2.5、最热月平均温度     +30^oC

3.2.6、最高年平均温度     +20^oC

3.2.7、最低环境温度     -20^oC

3.2.8、最大日温差      25^oC

3.2.9、日照       0.1W/cm²

3.2.10、覆冰       10mm

3.2.11、地震烈度      8度

3.2.12、污秽等级III级     泄漏比距应≥2.5cm/kv

3.2.13、安装位置：户内/户外

4. 技术参数

5、变压器油

采用25号环烷基油，油持应符合GB2536—90、GB7595—87、SD187—86标准规定。

6、使用寿命：正常使用寿命不小于30年。

7、主要零部件技术要求

7.1、调压开关：应符合GB10230的要求。

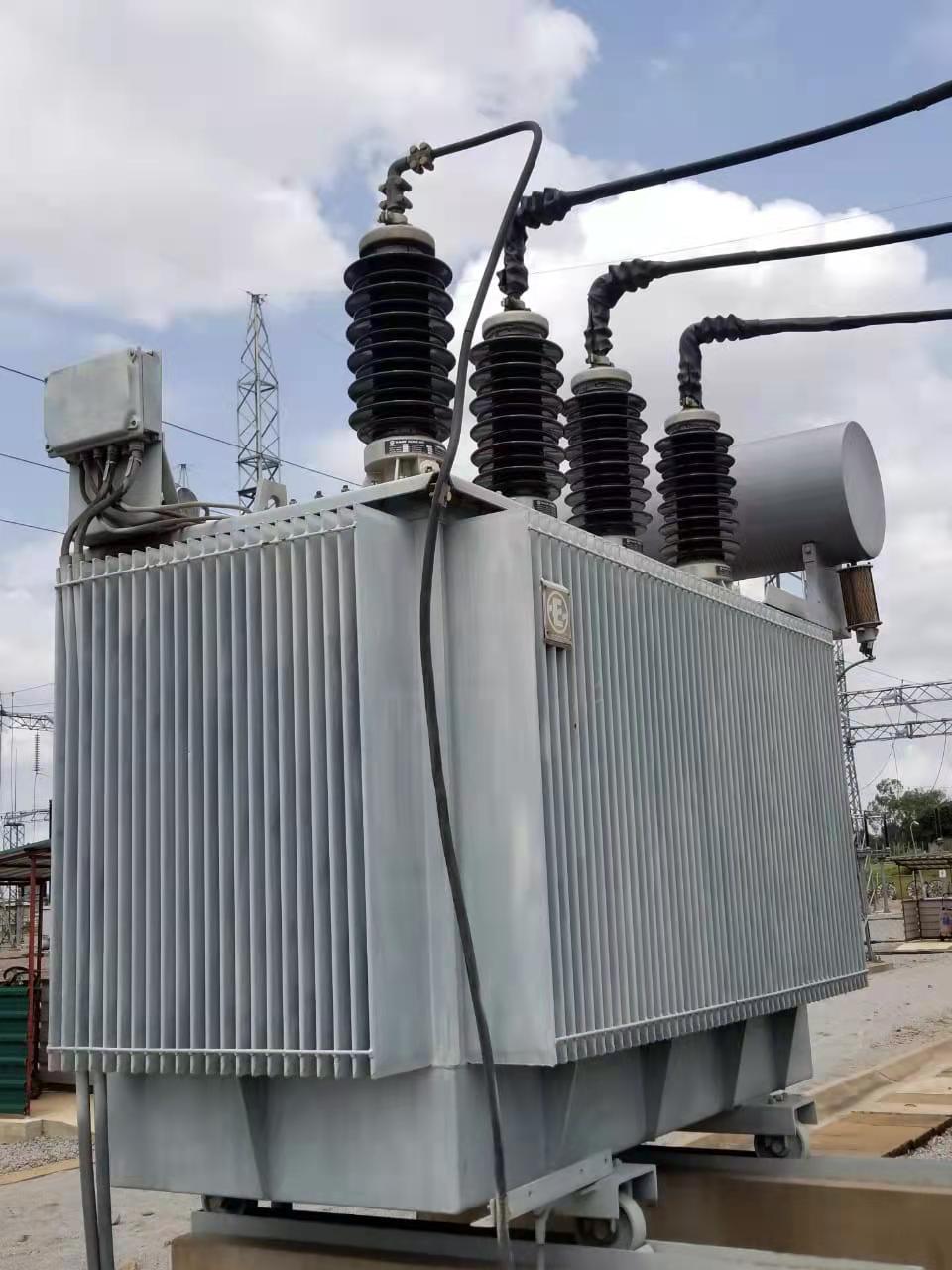

7.2、套管：应符合GB4109的规定，并满足以下条件：

7.2.1、各套管带电部分间及部分对地的净距应满足SDJ—85《高压配电装置设计技术规程》的要求，以保证引接大截面导体。

7.2.2、套管均应为纯瓷套管，采用板式接线端子。

7.2.3、变压器套管应能承受如下外力的作用，其静态安全系数为3.2～3.5。

水平纵向拉力：   1500N

水平横向拉力：   1500N

      垂直力：        1250N

7.3、  油枕：

主油枕为免维护油枕，主油枕应有足够的容积，其容积≥10%变压器总油量。

7.4、压力释放装置：

应符合GB/T6451、JB/T7605的要求，并满足以下条件：

变压器本体应设压力释放器，当箱体内正压大于20kpa应动作，保护油箱不受损。

7.5、铁芯：

采用优质硅钢片27Q110，无孔铁轭，多级接缝，步进式码制以降低噪声和空载损耗,铁芯接地绝缘良好，保证一个且只有一个可靠接地点。

7.6、线圈及绝缘：

绝缘材料采用进口纸板及各种进口成型绝缘件。

7.7、密封垫：厂家应提拱耐油和抗电化的胶垫，满足户外使用条件下20年不老化破损。

7.8、变压器外壳及附件表面处理须清洗干净、吹干、酰洗、喷铁砂、打磨油箱，再水洗、烘干，喷富锌漆、面漆，高温烘烤流水线，颜色为飞机灰色。油箱内壁须作防锈处理。

9. 有关工艺要求

9.1、绝缘纸采用高密度、高电气强度材料，绝缘纸板为长纤维层压板，绝缘件为优质成型绝缘件，具有机械强度高，可靠性高。

9.2、线环抽头应绑扎牢固，上压板应采用整圆，铁芯应使用铁芯拉紧装置。

9.3、所有带丝扣的法兰都应采用盲孔。

9.4、所有管道不得采用非金属管。

9.5、所有变压器上外购的附件都应经过严格的挑选，选用经鉴定的产品，提供试验报告并附有相应的产品合格证和安装使用说明书。并对该产品质量负责。

9.6、高压穿缆引线外部应包扎绝缘。

9.7、变压器所有附件出厂前都应进行整体组装，整体试漏，并做好标记，确保无误后方可出厂。预组装前三天应通知需方具体日程安排，以便采购方前往参加，但需方不对总装负责。

9.8、变压器投入运行后不得有渗、漏油。

10. 试验：

变压器出厂前进行试验，并提供实验报告，试验均应由制造厂完成。并在进行试验前10天通知采购方试验项目及方式步骤和日程安排，以便采购方前往参加，但采购方不对试验负责。出厂试验方式及项目应符合GB1094.1～5、GB311.1～6、GB/T6451及其它有关规定，并满足以下要求：

10.1、空载试验：允许偏差按国标要求，并按国标做1.1倍额定电压下，空载运行16小时试验，运行试验前后的油色谱分析。

10.2、负载试验：允许偏差按国标要求。

10.3、工频耐压试验

10.4、感应耐压试验

10.5、铁芯绝缘电阻试验

10.6、绕组直流电阻试验：提供各分接位置的电阻值，相间允许偏差≤2%。

10.7、变比试验：提供各分接位置的变比误差值，允许偏差：≤1%

              额定分接：≤0.5%

10.8、接线组别试验：

10.9、绝缘油试验

10.10、附件试验

11. 资料

合同签订后的一个月内，厂家应提供下列中文资料各二份（不包括装箱资料），

A. 变压器安装使用说明书

B. 变压器本体和安装接线图及端子排图

C. 变压器设备安装图（包括外形、套管尺寸、重量、电气参数、铭牌、套管接线板尺寸等）。

D. 提供变压器附件及密封件的规格和生产厂家明细表及安装说明书。

E. 变压器本体及附件的出厂实验报告。

12. 标志

每台设备应具有铭牌，铭牌表明的项目符合GB1094.1的要求。

13. 其他

13.1、运输：应符合GB/T6451的有关要求。

13.2、供方对产品一年保修、终身维护。

13.3、变压器本体颜色为飞机灰。

13.4、停工待检点：

     生产厂家提前一周通知购方。

13.5交货期：       年     月    日

14. 供货清单

甲方：          乙方：

甲方代表：         乙方代表：

年      月     日
