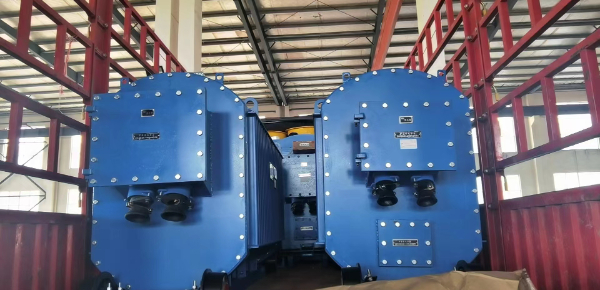

KBSG系列矿用隔爆型干式变压器主要技术数据
产品型号 | 额定容量(kVA) | 高压(kV) | 低压电压(kV) | 空载损耗(kW) | 负载损耗(kW) | 空载电流(kW) | 短路阻抗(%) | 绝缘等级 | 重量 | 外形尺寸 长*宽*高 | 轨距(mm) |
KBSG-50 | 50 | 10/6 | 0.693/0.4/1.2/3.45 | 0.35 | 0.55 | 2.5 | 4.0 | H | 1250 | 2200*755*1090 | 600 |
KBSG-100 | 100 | 10/6 | 0.693/0.4/1.2/3.45 | 0.52 | 0.92 | 2.5 | 4.0 | H | 1450 | 2240*795*1180 | 600 |
KBSG-160 | 160 | 10/6 | 0.693/0.4/1.2/3.45 | 0.7 | 1.3 | 2.0 | 4.0 | H | 1600 | 2320*825*1285 | 600 |
KBSG-200 | 200 | 10/6 | 0.693/0.4/1.2/3.45 | 0.82 | 1.55 | 2.0 | 4.0 | H | 1950 | 2320*825*1285 | 600 |
KBSG-250 | 250 | 10/6 | 0.693/0.4/1.2/3.45 | 0.95 | 1.80 | 2.0 | 4.0 | H | 2100 | 2530*895*1370 | 600 |
KBSG-315 | 315 | 10/6 | 0.693/0.4/1.2/3.45 | 1.1 | 2.15 | 1.8 | 4.0 | H | 2300 | 2530*895*1370 | 600 |
KBSG-400 | 400 | 10/6 | 0.693/0.4/1.2/3.45 | 1.3 | 2.60 | 1.8 | 4.0 | H | 2600 | 2560*935*1400 | 600 |
KBSG-500 | 500 | 10/6 | 0.693/0.4/1.2/3.45 | 1.5 | 3.1 | 1.5 | 4.0 | H | 2800 | 2635*965*1465 | 600 |
KBSG-630 | 630 | 10/6 | 0.693/0.4/1.2/3.45 | 1.8 | 3.68 | 1.5 | 4.0 | H | 3300 | 2670*985*1495 | 600 |
KBSG-800 | 800 | 10/6 | 0.693/0.4/1.2/3.45 | 2.05 | 4.5 | 1.0 | 4.0 | H | 4560 | 2680*995*1560 | 600 |
KBSG-1000 | 1000 | 10/6 | 0.693/0.4/1.2/3.45 | 2.35 | 5.4 | 1.0 | 4.0 | H | 5100 | 2815*1060*1650 | 600 |
KBSG-1250 | 1250 | 10/6 | 0.693/0.4/1.2/3.45 | 2.75 | 6.5 | 1.0 | 4.0 | H | 5600 | 2970*1090*1725 | 600 |
KBSG-1600 | 1600 | 10/6 | 0.693/0.4/1.2/3.45 | 3.35 | 8.0 | 0.8 | 4.0 | H | 8100 | 3320*1200*1780 | 600 |
KBSG-2000 | 2000 | 10/6 | 0.693/0.4/1.2/3.45 | 3.80 | 9.5 | 0.7 | 4.5 | H | 8800 | 3410*1210*1780 | 600 |
KBSG-2500 | 2500 | 10/6 | 0.693/0.4/1.2/3.45 | 4.5 | 10.6 | 0.6 | 5.0 | H | 12900 | 3690*1320*1820 | 600 |
KBSG-3150 | 3150 | 10/6 | 0.693/0.4/1.2/3.45 | 5.3 | 12.50 | 0.6 | 5.5 | H | 16900 | 4310*1340*1735 | 600 |
KBSG-4000 | 4000 | 10/6 | 0.693/0.4/1.2/3.45 | 6.1 | 14.0 | 0.6 | 6.0 | H | 29400 | 4430*1400*1815 | 900 |
