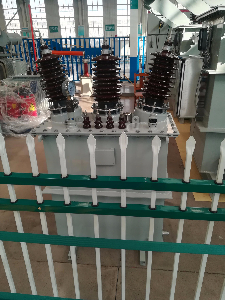

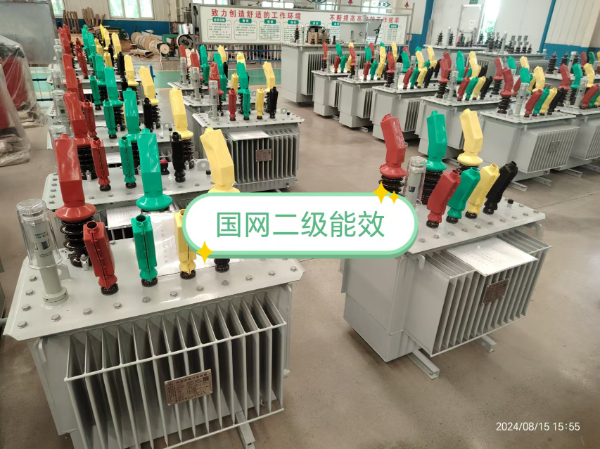

S20-M-100KVA/10/0.4二级能效变压器技术规范
S20-100 技术参数特性表
序号 | 名 称 | 单位 | 标准参数值 | 申请人响应值 | ||
一 | 额定值 | |||||
1 | 变压器型号 | S20 | S20 | |||
2 | 铁心材质 | 冷轧取向硅钢片 | 冷轧取向硅钢片 | |||
3 | 铁心结构 | 叠铁芯 | 叠铁芯 | |||
4 | 高压绕组额定电压 | kV | 10/10.5,供货前与项目单位确认 | 10/10.5 | ||
5 | 低压绕组额定电压 | kV | 0.4 | 0.4 | ||
6 | 联结组别标号 | Dyn11 | Dyn11 | |||
7 | 额定频率 | Hz | 50 | 50 | ||
8 | 额定容量 | kVA | 见货物清单 | 100 | ||
9 | 相数 | 3 | 3 | |||
10 | 调压方式 | 无励磁 | 无励磁 | |||
11 | 调压位置 | 高压侧 | 高压侧 | |||
12 | 调压范围 | ±2×2.5% | ±2×2.5% | |||
13 | (低压侧)中性点接地方式 | 直接接地 | 直接接地 | |||
14 | 冷却方式 | ONAN | ONAN | |||
15 | 磁通密度 | T | (申请人提供) | 1.51 | ||
二 | 绝缘水平 | |||||
1 | 高压绕组雷电全波冲击电压(峰值) | kV | 75 | 75 | ||
2 | 高压绕组雷电截波冲击电压(峰值) | 85 | 85 | |||
3 | 高压绕组额定短时工频耐受电压(有效值) | kV | 35 | 35 | ||
4 | 低压绕组额定短时工频耐受电压(有效值) | kV | 5 | 5 | ||
三 | 温升限值 | |||||
1 | 顶层油 | K | 55 | 55 | ||
2 | 绕组(平均) | 65 | 65 | |||
3 | 绕组(热点) | 78 | 78 | |||
4 | 铁心、油箱及结构表面 | 75 | 75 | |||
四 | 空载损耗 | |||||
1 | 额定频率额定电压时空载损耗 | kW | 0.135 | |||
五 | 空载电流 | |||||
1 | 100%额定电压时 | % | 0.6 | |||
六 | 负载损耗 | |||||
1 | 主分接(75℃) | kW | 1.265 | |||
七 | 声级水平 | dB | 48 | |||
八 | 负载能力 | |||||
1 | 起始负荷80%,环境温度40℃下过载能力(过负荷能力及持续运行时间) 温升按照长期急救周期性负载温度限值控制 | 过载倍数 | 1.5 | 1.5 | ||
持续运行时间(h) | 2 | 2.0 |
表1(续)
序号 | 名 称 | 单位 | 标准参数值 | 申请人响应值 | |||
九 | 质量 | ||||||
1 | 器身质量 | t | (申请人提供) | 0.39 | |||
2 | 油质量 | t | (申请人提供) | 0.110 | |||
3 | 总质量 | t | (申请人提供) | 0.62 | |||
4 | 变压器运输时允许的最大倾斜度 | 15° | 15° | ||||
十 | 10kV套管有效爬距 | mm | ≥372 |
≥372 | |||
十一 | 压力释放装置 | ||||||
1 | 释放压力 | MPa | (申请人提供) | 0.025 | |||
2 | 回复压力 | MPa | (申请人提供) | 0.0134 | |||
十二 | 工频过电压倍数 | ||||||
1 | 相—地 | 空载持续 时间 | 满载持续 时间 | 空载持续 时间 | 满载持续 时间 | ||
2 | 1.05 | 连续 | 连续 | 连续 | 连续 | ||
3 | 1.1 | 连续 | 20min | 连续 | 20min | ||
4 | 1.25 | 20s | 20s | 20s | 20s | ||
5 | 1.9 | — | 1s | — | 1s | ||
6 | 2.0 | — | 0.1s | — | 0.1s | ||
7 | 相—相 | 空载持续 时间 | 满载持续 时间 | 空载持续 时间 | 满载持续 时间 | ||
8 | 1.05 | 连续 | 连续 | 连续 | 连续 | ||
9 | 1.1 | 连续 | 20min | 连续 | 20min | ||
10 | 1.25 | 20s | 20s | 20s | 20s | ||
11 | 1.5 | — | 1s | — | 1s | ||
12 | 1.58 | — | 0.1s | — | 0.1s | ||
注:附表1和附表2是本表的补充部分。 |
附表1 2级能效性能参数表
变压器容量 (kVA) | 高压 (kV) | 低压 (kV) | 联结组 标号 | 空载损耗 (kW) | 负载损耗 (kW) | 短路阻抗 (%) | 空载电流 (%) |
30 | 10 10.5 | 0.4 | Dyn11
| 0.07 | 0.505 | 4.0 | |
50 | 0.09 | 0.73 | |||||
63 | 0.1 | 0.87 | |||||
80 | 0.115 | 1.05 | |||||
100 | 0.135 | 1.265 | |||||
125 | 0.15 | 1.51 | |||||
160 | 0.18 | 1.85 | |||||
200 | 0.215 | 2.185 | |||||
250 | 0.26 | 2.56 | |||||
315 | 0.305 | 3.065 | |||||
400 | 0.37 | 3.615 | |||||
500 | 0.43 | 4.33 | |||||
630 | 0.51 | 4.96 | 4.5 | ||||
800 | 0.63 | 6 | |||||
1000 | 0.745 | 8.24 | |||||
1250 | 0.87 | 9.6 | |||||
1600 | 1.05 | 11.6 | |||||
2000 | 1.225 | 14.64 | 5.0 | ||||
2500 | 1.44 | 14.84 |
附表2 轨距及噪声水平
变压器容量(kVA) | 轨距A×B(mm×mm) | 声级水平(dB) | |
声功率级 | 声压级 | ||
30 | 400×400 | 50 | 43 |
50 | 400×400 | 50 | 43 |
63 | 400×400 | 50 | 43 |
80 | 400×400 | 50 | 44 |
100 | 400×400 | 50 | 44 |
125 | 400×400 | 52 | 46 |
160 | 550×550 | 52 | 46 |
200 | 550×550 | 53 | 47 |
250 | 550×550 | 53 | 47 |
315 | 660×660 | 55 | 48 |
400 | 660×660 | 55 | 48 |
500 | 660×660 | 58 | 49 |
630 | 660×660 | 58 | 49 |
800 | 660×850 | 60 | 50 |
1000 | 660×850 | 60 | 50 |
1250 | 660×850 | 63 | 52 |
1600 | 820×850 | 63 | 52 |
2000 | 820×850 | 63 | 52 |
2500 | 820×850 | 65 | 52 |
