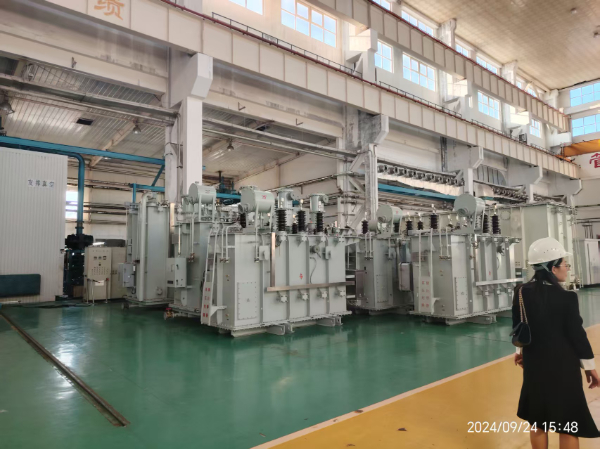

SZ22-20000KVA/35kv-10.5kv
来源：http://www.jnbyqcj.com 日期：2025/4/22 14:40:03 点击：162 次
| 35KV,20MVA;有载调压 油浸式电力变压器技术参数表 | ||
| 设备名称：35KV油浸式电力变压器 | ||
| 项目 | 技术要求 | |
| 厂商名称 | 山东佳星电气有限公司 | |
| 供货范围： | 油变 20000/35 | |
| 本体 | 品牌、型号 | 山东佳星电气有限公司，SZ22-20000/35 |
| 绕组 | 品牌、型号 | 佳星；99.99%无氧铜 |
| 铁芯 | 品牌、型号 | 宝武钢，B23R075 |
| 套管 | 品牌、型号 | 沈阳申亚，BJLW-40.5/630，BDW-24/2000 |
| 有载调压开关 | 品牌、型号 | 上海华明，SVⅢ |
| 额定电流 | 500A | |
| 级电压 | 1500V | |
| 油位计 | 品牌、型号 | 沈阳智跃，YZF型 |
| 油温度控制器 | 品牌、型号 | 福建力得，BWY-804A |
| 压力释放阀 | 品牌、型号 | 沈阳智跃，YSF8-55/80KJ |
| 气体继电器 | 品牌、型号 | 沈阳智跃，QJ4-80A |
| 绝缘件 | 品牌、型号 | 济南斯瑞佳，高密度纸板 |
| 变压器油 | 品牌、型号 | 海堃石化，25# |
| 油箱形式 箱体式/钟罩式？ | 填写形式 | 钟罩式 |
| 储油柜 | 品牌、型号 | 山东佳星电气有限公司，胶囊储油柜 |
| 储油柜胶囊/金属波纹? | 填写形式 | 胶囊储油柜 |
| 密封件、密封材料 | 品牌、型号 | 烟台精博，丙烯酸酯密封垫 |
| 散热器 | 品牌、型号 | 河北华丰，PC型 |
| 阀门 | 品牌、型号 | 保定松塔，铜球阀，钢板阀 |
| 数据单所列技术性能比较： | ||
| 标准规范 | GB | GB |
| 变压器能效等级 | 一级 | 一级 |
| 相数，频率 | 三相，50Hz | 三相，50Hz |
| 电压比 | 一次侧35kV 二次侧10.5kV | 一次侧35kV 二次侧10.5kV |
| 高压绕组绝缘水平 | 额定短时工频耐受电压85kV | 85kV |
| 雷电全波冲击电压200kV | 200kV | |
| 雷电截波冲击电压220kV | 220kV | |
| 低压绕组绝缘水平 | 额定短时工频耐受电压35kV | 35kV |
| 雷电全波冲击电压75kV | 75kV | |
| 雷电截波冲击电压85kV | 85kV | |
| 环境条件 | 是否满足 | 满足 |
| 绕组连接方式 | Dyn11 | Dyn11 |
| 中性点接地方式 | 消弧线圈接地 | 消弧线圈接地 |
| 阻抗电压（主分接，额定容量） | Ud=8% | Ud=8% |
| 空载电流 | ≤ 0.3 % | ≤ 0.3 % |
| 空载损耗（20000 kVA） | ≤8.5kW | ≤8.5kW |
| 负载损耗（20000 kVA） | ≤74.4kW 主分接 | ≤74.4kW 主分接 |
| 温升限制 | 顶层油：55K | 55K |
| 绕组(平均)：65K | 65K | |
| 绕组(热点)：78K | 78K | |
| 冷却方式 | ONAN | ONAN |
| 变压器套管绝缘水平 | 高压：200/95 | 200/95 |
| 低压：75/42 | 75/42 | |
| 可承受的 2s 出口对称短路电流值 | 高压绕组 | 4.1kA |
| 低压绕组 | 13.7kA | |
| 高压连接方式 | 电缆 | 电缆 |
| 低压连接方式 | 母线槽 | 母线槽 |
| 噪音水平 | ≤58dB （变压器外廓1米处） | ≤58dB （变压器外廓1米处） |
| 轨距 | 1475mm | 1475mm |
| 结构型式 | 免吊芯 | 免吊芯 |
| 外型尺寸（20000kVA） | L长 x W宽 x H高（mm） | 约5200*4400*4200 |
| 重量（20000kVA） | 油重 kg | 约6500 |
| 器身重 kg | 约20900 | |
| 总重 kg | 约37000 | |
| 涂料 | 制造厂标准 防盐雾腐蚀 | 制造厂标准 防盐雾腐蚀 |
-
