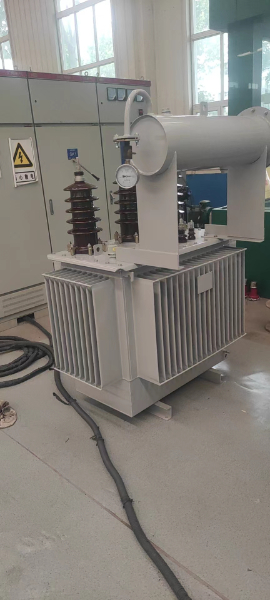

S13-250kVA/35kV/0.4kV油浸式变压器
S13-250kVA/35kV/0.4kV油浸式变压器
35kV配电变压器,用于只有35kV系统电网的用电区域,没有10kV配电电网,但是还需要400V的工业用电,那只有将35kV直变到0.4kV,节省35/10的中间变电站。
可以有效节省成本,但是35kV的电压等级比较高,作为配电变压器使用,没有10kV的安全性能高。
S13-250kVA/35kV/0.4kV油浸式变压器主要性能参数:
序号 | 参数名称 | 参数数据 | 备注 |
1 | 冷却方式 | ONAN | (自冷) |
2 | 主要绝缘介质 | 变压器油,电缆纸 | |
3 | 额定电压比 | 35kV/0.4kV | |
4 | 高压侧电压分接范围 | ±5%/±2*2.5% | |
5 | 绕组材质 | 铜 | 铜/铝均可订制 |
6 | 空载损耗(W) | 290 | |
7 | 空载电流(%) | 1.0 | |
8 | 负载损耗(W)75℃时 | 3960 | |
9 | 阻抗电压(%) | 6.5% | |
10 | 联接组别 | Dyn11/Yyn0 | |
11 | 外形尺寸(长宽高,mm) | 1400*950*1500 | |
12 | 安装轨距(A*B,mm) | 550*650 | |
13 | 总重量(kg) | 1250 |
-
