您的位置:首页 > 油浸式变压器 > S11-M-800/10/0.4全密封油浸式电力变压器

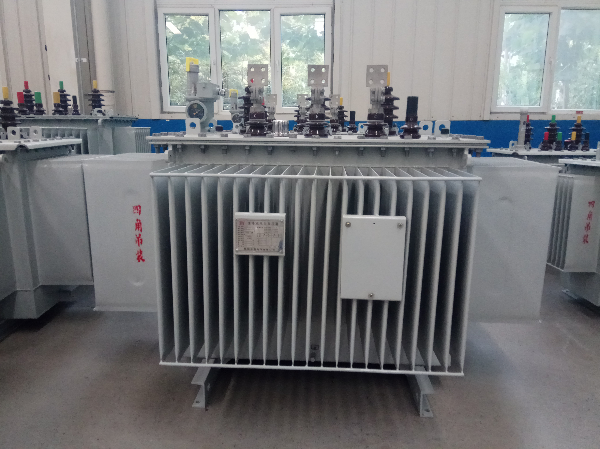

S11-M-800/10/0.4全密封油浸式电力变压器

来源:http://www.jnbyqcj.com 日期:2018/7/12 13:52:04 点击:25

1、S11-M-800/10/0.4全密封油浸式变压器产品描述:

S11-M系列全密封油浸式电力变压器,具有低损耗、低噪声、高效率的优点,可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比,取消了储油柜,油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿。变压器油与空气空气隔绝,能有效地防止油的劣化和绝缘老化,增强运行可靠性。

2、S11-M-800/10/0.4全密封油浸式变压器产品特点:

①变压器铁芯采用高导磁低损耗冷轧取向硅钢片累积而成,接缝气隙小,各层接缝互相错开,采用5级进步叠积法,有效降低了空载损耗、空载电流和噪声。

②器身结构紧凑,压装紧实,抗突发短路能力强。

③设计温升低,油道布置合理,散热良好。保证了夏季和过载运行的可靠性。

④变压器为全密封结构,免维护,正常使用寿命25-30年。

⑤变压器采用三合一综合保护器,三合一即将油位显示、气体继电器、压力释放阀三个保护功能合在一起,维护方便,美观。

3、S11-M-800/10/0.4全密封油浸式变压器的技术参数:

①额定容量:800Kva

②额定电压:10Kv/0.4Kv

③短路阻抗:4.5%

④联结组标号:Dyn11/Yyn0

⑤空载损耗:980W

⑥负载损耗:7500W

⑦空载电流:1.0%

⑧重量:

   油重:315kg;器身重:1430kg;总重:2190kg

⑨外形尺寸mm(长*宽*高):1740*1260*1420

⑩轨距安装尺寸mm:820*850

4、S11-M-800/10/0.4全密封油浸式变压器使用环境:

最高运行电压:12KV

②系统中性点接地方式:按技术协议

③额定频率:50HZ(可以按技术协议设计成60HZ)

④污秽等级:ⅱ(可以按技术协议设计为更高要求)

⑤环境温度:最高40℃;最低-25℃;最高年平均温度:20℃。

     如有特殊要求,请在技术协议中体现。

⑥海拔:≦1000m(如用在高海拔地区,请在技术协议中体现)

⑦湿度:日相对湿度平均值95%;

      月相对湿度平均值90%;

太阳辐射强度:0.1W∕cm2

最大覆冰厚度:≤20mm

耐受地震能力:≤2m/s2

全铜芯变压器参考售价:53500元/台

全铝芯变压器参考售价:36000元/台
