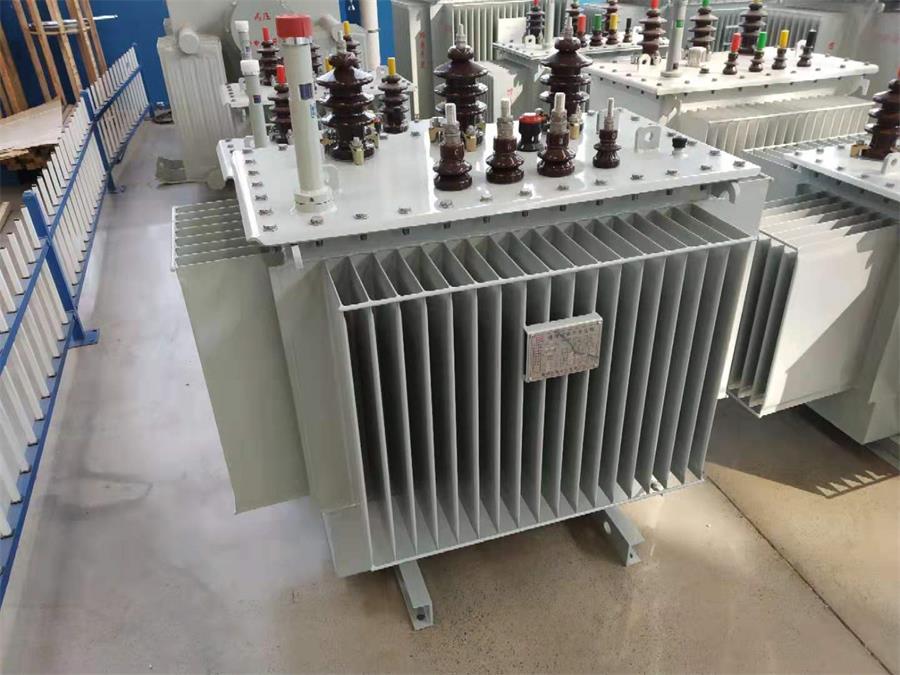

S11-M-315/10/0.4全密封油浸式变压器

来源:http://www.jnbyqcj.com 日期:2019/2/25 10:40:26 点击:24

1、S11-M-315/10/0.4全密封油浸式变压器产品描述:

S11-M系列全密封油浸式电力变压器,具有低损耗、低噪声、高效率的优点,可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比,取消了储油柜,油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿。变压器油与空气空气隔绝,能有效地防止油的劣化和绝缘老化,增强运行可靠性。

2、S11-M-315/10/0.4全密封油浸式变压器产品特点:

①变压器铁芯采用高导磁低损耗冷轧取向硅钢片累积而成,接缝气隙小,各层接缝互相错开,采用5级进步叠积法,有效降低了空载损耗、空载电流和噪声。

②器身结构紧凑,压装紧实,抗突发短路能力强。

③设计温升低,油道布置合理,散热良好。保证了夏季和过载运行的可靠性。

④变压器为全密封结构,免维护,正常使用寿命25-30年。

3、S11-M-315/10/0.4全密封油浸式变压器的技术参数:

①额定容量:315Kva

②额定电压:10Kv/0.4Kv

③短路阻抗:4.0%

④联结组标号:Dyn11/Yyn0

⑤空载损耗:480W

⑥负载损耗:3830W(Dyn11联结时)/ 3650W(Yyn0联结时)

⑦空载电流:1.4%

⑧重量:

   油重:230kg;器身重:710kg;总重:1290kg

⑨外形尺寸mm(长*宽*高):1320*840*1400

⑩轨距安装尺寸mm:550*650
