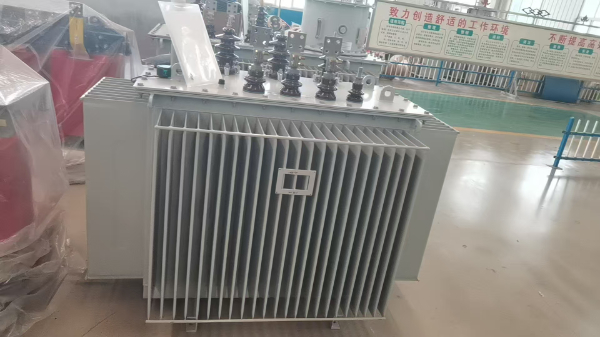

S20-M-630kVA/10±2*2.5%/0.4
S20-M-630kVA/10±2*2.5%/0.4
二级能效变压器技术参数特性表
序号 | 名 称 | 单位 | 标准参数值 | ||
一 | 额定值 | ||||
1 | 变压器型号 | S20 | |||
2 | 铁心材质 | 冷轧取向硅钢片(电工钢) | |||
3 | 铁心结构 | 叠铁心 | |||
4 | 高压绕组 | kV | 10、10.5(由项目单位确认) | ||
5 | 低压绕组 | kV | 0.4 | ||
6 | 联结组 | Dyn11 | |||
7 | 额定频率 | Hz | 50 | ||
8 | 额定容量 | kVA | 630 | ||
9 | 相数 | 3 | |||
10 | 调压方式 | 无励磁调压 | |||
11 | 调压位置 | 高压侧 | |||
12 | 调压范围 | ±2*2.5% | |||
13 | 中性点接地方式 | 不接地 | |||
14 | 冷却方式 | ONAN | |||
15 | 磁通密度 | T | 1.535 | ||
二 | 绝缘水平 | ||||
1 | 高压绕组雷电全波冲击电压(峰值) | kV | 75 | ||
2 | 高压绕组雷电截波冲击电压(峰值) | 85 | |||
3 | 高压绕组额定短时工频耐受电压(有效值) | kV | 35 | ||
4 | 低压绕组额定短时工频耐受电压(有效值) | kV | 5 | ||
三 | 温升限值 | ||||
1 | 顶层油温升限值 | K | 55 | ||
2 | 绕组(平均)温升限值 | 60 | |||
3 | 绕组(热点)温升限值 | 78 | |||
4 | 铁心、油箱及结构表面温升限值 | 75 | |||
四 | 空载损耗 | ||||
额定频率、额定电压时空载损耗 | kW | 0.51 | |||
五 | 空载电流 | ||||
100%额定电压时 | % | 0.6 | |||
六 | 负载损耗 | ||||
主分接 | kW,75℃ | 4.96 | |||
七 | 噪声水平 | dB(A) | 49 | ||
八 | 负载能力 | ||||
起始负荷100%,环境温度40℃下过载能力(过负荷能力及 | 过载倍数 | 1.5 | |||
持续运行时间(min) | 120 | ||||
九 | 质量 | ||||
1 | 器身质量 | kg | 1480 | ||
2 | 油质量 | kg | 270 | ||
3 | 总质量 | kg | 2070 | ||
4 | 变压器运输时允许的最大倾斜度 | 15° | |||
十 | 尺寸 | ||||
1 | 长×宽×高 | mm | 1540*1060*1270 | ||
十一 | 10 kV侧套管有效爬距 | mm | ≥372 | ||
十二 | 压力释放装置 | ||||
1 | 释放压力 | MPa | 0.025 | ||
2 | 恢复压力 | MPa | 0.0135 | ||
十三 | 工频过电压倍数 | ||||
1 | 相—地 | 空载持续 | 满载持续 | ||
2 | 1.05 | 连续 | 连续 | ||
3 | 1.1 | 连续 | 20min | ||
4 | 1.25 | 20s | 20s | ||
5 | 1.9 | 1s | |||
6 | 2.0 | 0.1s | |||
7 | 相—相 | 空载持续 | 满载持续 | ||
8 | 1.05 | 连续 | 连续 | ||
9 | 1.1 | 连续 | 20min | ||
10 | 1.25 | 20s | |||
11 | 1.5 | 1s | |||
12 | 1.58 | 0.1s | |||
组件材料配置表
序号 | 项目货物需求 | 投标人(唯一确定)响应 | ||||||
元件名称 | 型式规格,参数 | 单位 | 备注 | 型式、规格 | 数量 | 制造商 | 原产地 | |
变压器本体 | S20 | 台 | S20-630kva | 1 | 山东佳星电气有限公司 | 山东聊城 | ||
1、组部件 | ||||||||
1.1 | 高压套管 | 12 kV | 支/台 | BJL-10/50 | 3 | 江西恒顺电瓷电器制造有限公司 | 江西 | |
1.2 | 低压套管 | 1.0 kV | 支/台 | BF-1/1000 | 3 | 江西恒顺电瓷电器制造有限公司 | 江西 | |
1.3 | 低压中性点套管管 | 1.0 kV | 支/台 | BF-1/600 | 1 | 江西恒顺电瓷电器制造有限公司 | 江西 | |
1.4 | 分接开关 | 1/台 | WSPII63/10-6×5 | 1 | 三门腾龙电器 | 浙江三门 | ||
1.5 | 油位计(压力释放装置) | 套/台 | YSF-25/25 | 1 | 河北武强 | 河北 | ||
1.6 | 水银温度计座 | 个 | 1 | |||||
1.8 | 密封件 | 套/台 | 1 | 南通神马 | 江苏 | |||
1.9 | 各种阀门 | 套/台 | ||||||
1.10 | 铭牌、RFID、标识和警示牌 | 套/台 | 1 | 吴桥永大工艺 | 河北 | |||
1.11 | 变压器桩头专用线夹(含硅橡胶绝缘罩) | 桩头专用线夹采用H62黄铜;绝缘罩应按分色提供,其中高压配红绿黄三色,低压配红绿黄黑四色 | 只 | 7 | 河北衡水 | 河北 | ||
2、主要材料 | ||||||||
2.1 | 硅钢片 | kg /台 | 20R070 | 878 | 上海宝钢 | 上海 | ||
2.2 | 缩醛漆包铜圆、扁线 | (投标人提供) | kg /台 | ZB-0.45 | 304 | 山东新甫 | 泰安 | |
2.3 | 铜带 | (投标人提供) | kg /台 | 1.5*295 | 210 | 山东新甫 | 泰安 | |
2.4 | 菱格涂胶绝缘纸 | 按照JB/T 10442.1-3要求执行 | m /台 | 650 | ||||
2.5 | 绝缘纸板 | B.3.1B及以上 | kg /台 | T3 | 50 | 魏德曼 | 泰州 | |
2.6 | 绝缘成型件 | — | 套/台 | 1 | 聊城华瑞电气 | 山东聊城 | ||
2.7 | 变压器油 | I-10℃或I-30℃ | kg /台 | 25# | 270 | 新疆克拉玛依 | 新疆 | |
2.8 | 钢材 | Q235A及以上 | kg /台 | Q235B | 460 | 山东钢铁 | 日照 | |
