从哪些方面来进行判断整流变压器油的性能

来源:http://www.jnbyqcj.com 日期:2018/8/30 9:57:49 点击:13

  整流变压器油是整流变压器重要的组成部分,没有整流变压器油的话,整流变压器就不能正常进行使用,它好像人在吃饭一样,没有动力和能量是不行的。对于整流变压器油来说要保证它相关的成分的物理和化学性能,才能够使得整流变压器油的性能更加达标。整流变压器油的性能是不是完好,它的质量是不是的达标,我们可以从以下几个的性能上进行去分析,从而的出来整流变压器油的性能的合格与否。以下是整流变压器油的相关的性能供大家进行参考:

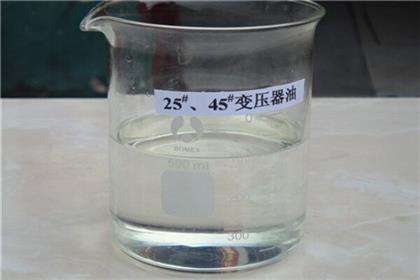

整流变压器油

  1、油的含水量

  水分在整流变压器油中以3种形式存在:沉积、溶解和结合。油中含水量越小,工频击穿电压越高。

  当含水量大于200×10-6时击穿电压不变,因为此时多余水沉于油的底部,不会影响油试验时的击穿电压值。

  当油中含水量为(300~400)×10-6时,含水量超过饱和溶解量,水沉积到底部,油的耐压值与饱和溶解量时的耐压值一样。水分增加,油浸纸击穿电压值呈曲线迅速下降,当含水量为3%时,其耐电强度约下降10%。对于500kv整流变压器出厂时绝缘纸含水量控制在0.5%以下。

  降低油的含水量对提高整流变压器运行安全及减缓油老化有重要作用。为了降低油的含水量,可以采取对油进行真空加热法处理,油温加热到60~70℃,抽高真空,将油中的含水量降下来。

  2、油中杂质

  纯净油的击穿场强很高,当油中存在杂质和水分时,油的击穿电压明显下降。整流变压器中有大量的绝缘材料,而油中含有纤维杂质,其中含有水分的纤维更易导电。

  油中悬浮颗粒在工频电压作用下对其绝缘强度的影响与颗粒的数量、大小、性质有关。

  目前,采用滤油机来处理油中杂质。对于500kv整流变压器要采用粗过滤器和精过滤器2种过滤器来清除油中杂质,以确保油的耐压水平达到60kv/2.5mm。

  3、油的含气量

  含气量是整流变压器油的主要控制指标之一,含气量直接影响超高压整流变压器的绝缘性能。运行中整流变压器油含气量******不超过4%,500kv整流变压器油含气量控制在0.5%以内。60kv级以上整流变压器要求进行真空注油和成品试验前的静放处理,其目的就是为了消除整流变压器器身内部和油中气泡,防止产品试验时发生气泡放电。

  4、油的流动速度

  整流变压器油流动时,与绝缘材料磨擦产生静电,流速越高,电压越高。油在整流变压器中流动产生带电的现象称为油流带电。油流带电可使整流变压器电场产生畸变。油流带电电压与试验电压叠加,当叠加后的电场强度超过绝缘材料的局部放电场强或者击穿场强时,将危害整流变压器的安全运行。因此,整流变压器必须控制油流速度,加大油流通道的截面,降低油流带电电压,防止油流带电引起绝缘局部放电或者绝缘击穿现象发生。

  以上是整流变压器油相关的性能和优势,对于整流变压器油千万不要忽略它的质量,它对于整流变压器整体的运行和效果的实现都是有着巨大的好处的,因此的话整流变压器油的质量就要从以上几个部分进行分析。
