箱式变压器户外和户内的安装标准各是什么?

来源:http://www.jnbyqcj.com 日期:2019/1/5 9:21:27 点击:80

  箱式变压器的安装是分为户内和户外,但是箱式变压器在进行安装的时候户外和户内安装的标准是不一样的。箱式变压器在进行安装室内和室外地时候各种的注意的标准是什么呢?安装的过程和方法是什么呢?一起和我们的厂家技术人员进行看一下吧:

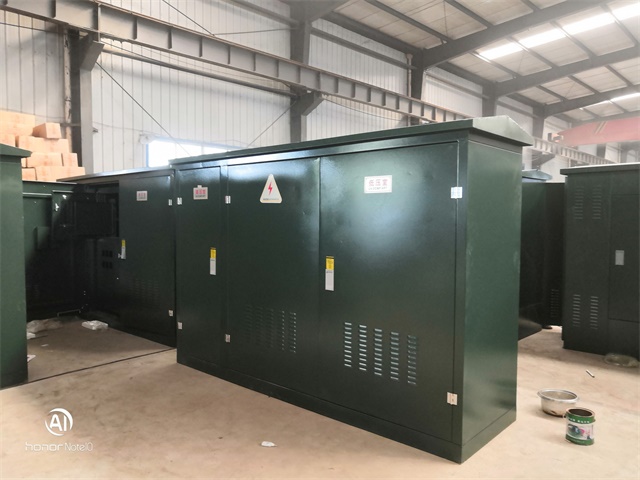

箱式变压器

  1,温升和散热状况的区别,特别是对于自然散热的箱式变压器;

  2,绝缘要求会有所不同,考虑室外绝缘环境(污秽等级)差,会要求箱式变压器外绝缘性能较高之。

  3,防护等级会有所不同,考虑室外安全性能的不同,会要求箱式变压器防护等级稍高。

  室外箱式变压器安装的一般规定:

  (一)10kV及以下箱式变压器的外廓与周围栅栏或围墙之间的距离应考虑箱式变压器运输与维修的方便,距离不应小于1m;在有操作的方向应留有2m以上的距离;若采用金属栅栏,金属栅栏应接地,并在明显部位悬挂警告牌;

  (二)地上安装的箱式变压器变台墩的高度一般为0.5m,其周围应装设不低于1.7m的栅栏,并在明显部位悬挂警告牌;

  (三)315kVA及以下的箱式变压器可采用杆上安装方式。其底部距地面不应小于2.5m;带电部分距地面不应小于3.5m;

  (四)柱上变台应平稳牢固,腰栏采用Φ4.0mm的镀锌铁线缠绕4圈以上且为偶数,铁线不应有接头,缠后应紧固,腰拦距带电部分不应小于0.2m; (五)柱上和地上变台的二次保险安装位置应满足以下要求:

  1)二次侧有隔离开关者,应装于隔离开关与低压绝缘子之间,或采用熔断器是隔离开关;

  2)二次侧无隔离开关者,应装于低压绝缘子的外侧,并用绝缘线跨接在熔断器两端的绝缘线上;

  (六)杆上和地上变台的所有高低压引线均应使用绝缘导线;

  (七)箱式变压器安装在有一般除尘排风口的厂房附近时,其距离不应小于5m;

  (八)箱式变压器基础轨道应水平、轨距与轮距应配合,装有气体继电器的箱式变压器,应使其顶盘沿气体继电器的气流方向有1% - 1.5% 的升高坡度(制造厂规定不需要安装坡度者除外),并安装止轮器。

  箱式变压器安装分为户外和户内,在进行安装的时候要严格按照以上的标准进行安装,实现箱式变压器的性能的不断地稳定和安全地运行,关于箱式变压器更多的知识和行情请和我们的技术人员取得联系!
