S11-2500/35/0.4电力变压器
产品特点:
1、铁芯采用优质冷轧硅钢片,采用钢拉带拉紧,与夹件形成坚固的框架结构,增强铁芯加紧力,有效的降低了变压器的空载损耗,空载电流和噪音。
2、变压器线圈采用高纯度的无氧铜,有效的降低了铜损;垫块、撑条倒圆角,电场均匀,可靠性增强。内绕组支撑加强,提高其稳定性和防止失稳变形,提高了变压器抗短路的能力。
3.采用波纹散热结构+储油柜调节油位变化的结构。经济、实用、美观.
变压器出厂做的试验项目:
绕线电阻不平衡率 | 线间≤2% |
短路阻抗 | 4.0±5%(主分接),4.0±15%(其他分接) |
负载损耗 | Po≤0.91±15% |
空载损耗 | Pn≤0.13±15% |
空载电流 | Io≤2.0±15% |
绕组温升极限 | K≤65K |
声功率级 | 小于≤72dB(A) |
外施加耐压 | 35(高压侧),5(低压侧) |
油浸式变压器使用条件:
1、使用海拔高度:H<1000m
2、工作的环境温度:-25℃~+40℃
3、相对湿度:空气在+25℃时,相对湿度不超过90%
4、风速:<35m/s
5、地震加速度:水平加速度为0.4m/s?
6、工作场所:无火灾**危险、化学腐蚀级剧烈振动场合
我公司生产的S11-2500/35/0.4变压器技术参数
电压比:35kv/0.4kv
阻抗电压:6.5%
空载损耗:2560W
空载电流:0.7%
负载损耗:20600W
外形尺寸mm(长*宽*高):2540*2270*2570
油重:1530kg
器身吊重:3490kg
总重:6700kg

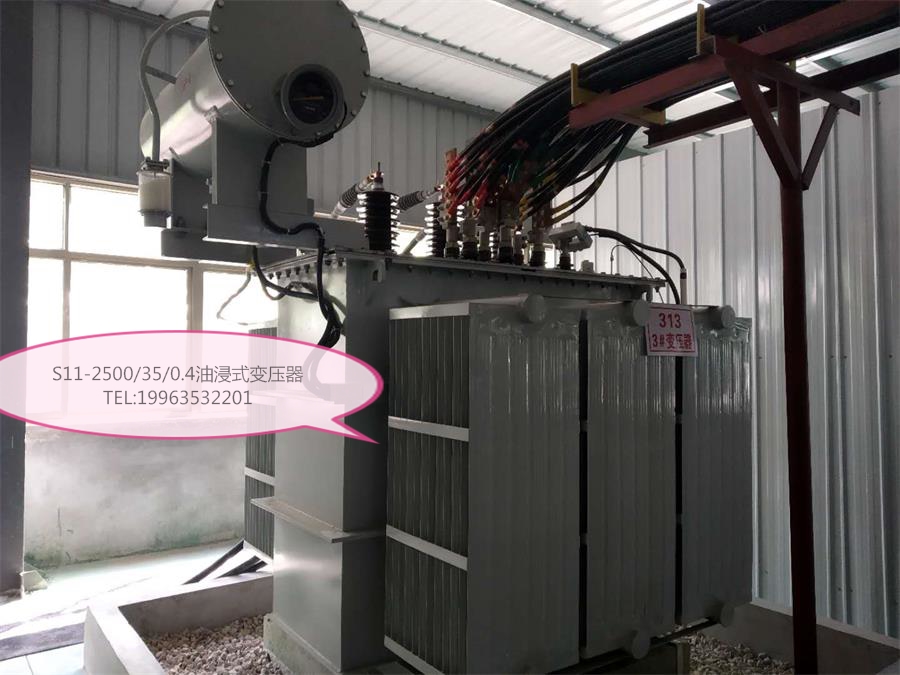

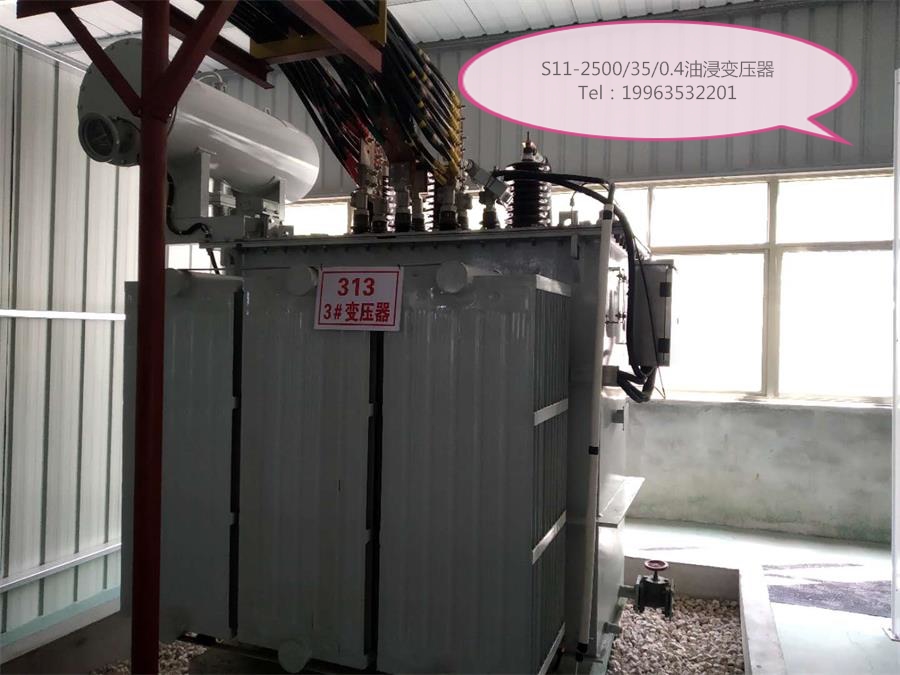

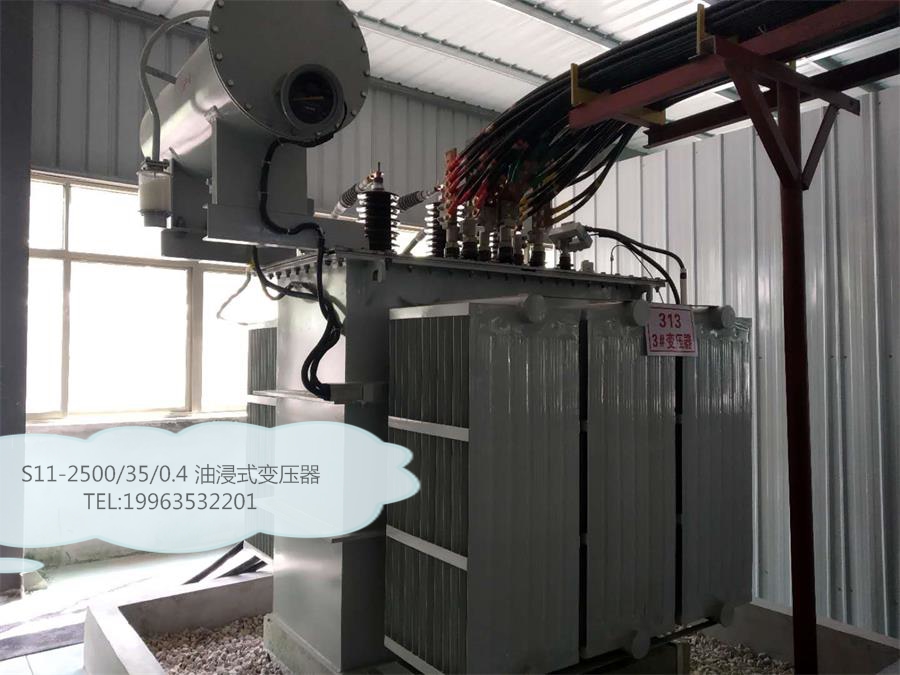

我公司生产的S11-2500/35/0.4变压器使用现场
-
