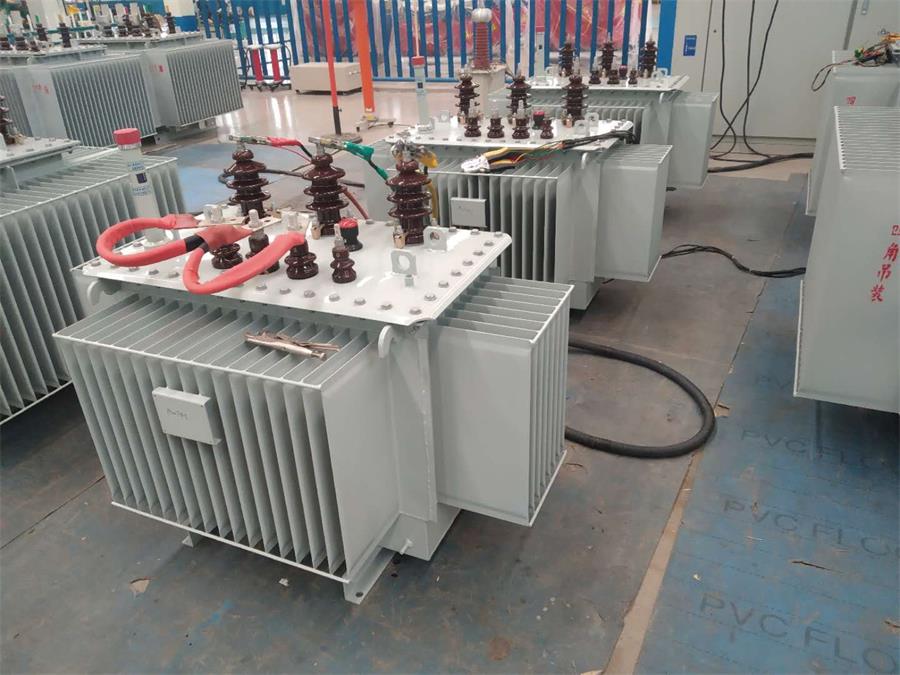

S11-M-315/10/0.4油浸式变压器价格

来源:http://www.jnbyqcj.com 日期:2019/4/25 17:07:42 点击:57

全密封油浸式变压器与非全密封变压器的区别:

 全密封油浸式电力变压器具有低损耗、低噪音、高效率的优点,可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比,取消了储油柜,油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿,变压器与空气隔绝,防止和减缓油的劣化和绝缘老化,增强运行可靠性,正常运行免维护。


公司生产的10KV油浸式变压器有:

S11-30/10、S11-M-30/10,                 S11-50/10、S11-M-50/10,              S11-63/10、S11-M-63/10,

S11-80/10、S11-M-80/10,                 S11-100/10、S11-M-100/10,          S11-125/10、S11-M-125/10,

S11-160/10、S11-M-160/10,             S11-200/10、S11-M-200/10,          S11-250/10、S11-M-250/10,

S11-315/10、S11-M-315/10,             S11-400/10、S11-M-400/10,          S11-500/10、S11-M-500/10,

S11-630/10、S11-M-630/10,             S11-800/10、S11-M-800/10,          S11-1000/10、S11-M-1000/10,

S11-1250/10、S11-M-1250/10,         S11-1600/10、S11-M-1600/10,      S11-2000/10、S11-M-2000/10,

S11-2500/10、S11-M-2500/10,          S11-3150/10、S11-M-3150/10,       S11-4000/10、S11-M-4000/10,

油浸式变压器出厂做的试验项目:

绕线电阻不平衡率

线间≤2%

 短路阻抗

4.0±5%(主分接),4.0±15%(其他分接)

负载损耗

Po≤0.91±15%

空载损耗

Pn≤0.13±15%

空载电流

Io≤2.0±15%

绕组温升极限

K≤65K

声功率级

小于≤72dB(A)

外施加耐压

35(高压侧),5(低压侧)

油浸式变压器执行的标准:

GB1094.1《电力变压器 第1部分 总则》 ;

GB1094.2-1996《电力变压器 第2部分 温升》 ;

GB1094.3-2003《电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙》

GB1094.4-2003《电力变压器 第10部分 声级鉴定》

GB/T6451-2008《油浸式变压器技术参数和要求》及委托要求

GB1094.5-2003《电力变压器承受短路的能力》

GB/T15164《油浸式电力变压器负载导则》

IEC76《电力变压器》

GB2536《变压器油》

油浸式变压器使用条件:

1、使用海拔高度:H<1000m

2、工作的环境温度:-25℃~+40℃

3、相对湿度:空气在+25℃时,相对湿度不超过90%

4、风速:<35m/s

5、地震加速度:水平加速度为0.4m/s?

6、工作场所:无火灾危险、化学腐蚀级剧烈振动场合

变压器抗短路能力提高的方法

我公司为提高变压器抗短路能力采用了以下有效的方法

1、引进的国际先进的技术充分考虑了产品承受短路时的各种情况并针对性的解决,采用了器身六面刚性定位等一系列措施以保持产品的整个稳定。

2、设计采用动态力计算考核产品的动热稳定性;设立单独的调压线圈,严格保证高低线圈安匝平衡,同时保持高、低、调压线圈磁中心的一致,使短路电动力降到较低水平;

3、低压线圈直接绕道高强度的线筒上,高、低、调压线圈在绕制时径向、轴向采用压紧装置,外径侧采用锁紧撑条、增加辐向坚固措施;

4、线圈采用压力真空干燥,整全组装,再组装过程中反复调整线圈高度,保证***终高低调压线圈高度完全一致,即线圈进行稳定处理。垫块全部预密化,倒角去毛刺,均匀布置器身压紧部件,保证机械强度和足够的压紧力等方法提高线圈的轴向强度。

5、高压、低压、调压线圈绕制时保证线圈本身的几何尺寸准确,装配中心各线圈于其它部件之间的尺度配合紧密,纸筒与铁芯间用撑板撑棒坚固撑实,线圈组套采取一系列组合工艺在辐向上捆绑撑实,及各部分在遭受短路电动力时不会窜位和失稳变形。

6、引线固定加强加密,部件采取自锁和防松动结构,满足短路时的动热稳定。

7、线圈辐向紧固采用“零”裕度设计,铁芯与低压线圈纸筒之间、低压、高压、调压线圈之间及撑条和围板之间的均匀充分干燥,紧密配合、保证整个线圈具有极好的紧密度和同心度。、

8、绝缘材料在原材料、半成品及***终装配好器身的各个阶段采用了严格、规范的干燥密封保管、避免不可控制的吸潮膨胀变形和尺寸变化如:绝缘纸板和加工后垫块、压圈等,全部放在专用恒温干燥筒密封保管存放。

9、器身干燥结束后严格按照在大气中暴露的时间,避免绝缘件吸收大量的水分膨胀变形。

采取以上措施后,变压器的抗短路能力得到极大的提高,一次性通过短路检测中心短路试验的概率提高到95%以上。

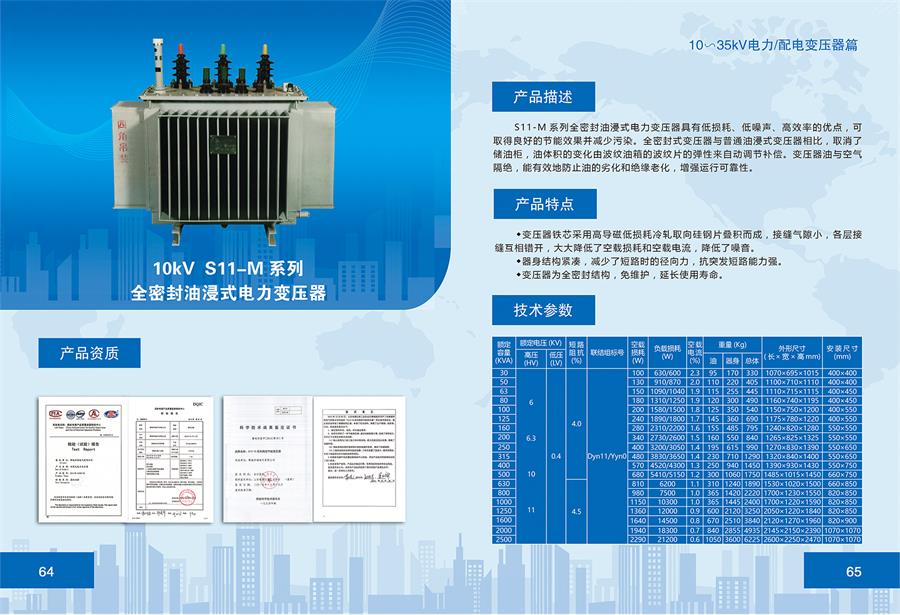

我公司生产的油浸式配电变压器主要技术参数


我公司变压器产品出厂参考价格



山东昊瑞变压器有限公司常规产品
    产品参考出厂价格表(元)




序号容量(KVA)S11型油浸变压器(10/0.4)S13型油浸变压器(10/0.4)环氧浇注干式变压器SCB10干变外壳(不锈钢)
全铝半铜全铜全铝半铜全铜全铝半铜全铜常规2.2m
130469259406900532064607600720090301050022803360
25061887830910070708585101009100113521320022803360
363788899701160089321084612760




4808296105001220010080122401440010300143621670022803360
51008704110101280010710130051530011200155661810022803360
612510608134201560013090158951870013100178022070022803360
716011764148801730014840180202120014600207262410022803360
820013532171201990016030194652290015100234782730022803360
925016048203002360018760227802680018400263163060026403480
1031517476221002570020160244802880021000291543390026403480
1140021216277003120025550310253650024200359484180026403480
1250024004324003530030030364654290027300420544890027603720
1363029308371004310033950412254850030500501385830030003960
1480035904454005280040250488755750037800622647240033604080
15100038420501005650046130560156590042500732728520036004200
16125046376578806820054880666407840048900848829870037204320
1716005372067940790006272076160896005880010750012500039604560
18200064260812709450071890872951027007320012298014300044404800
192500856801083601260001015001232501450008950013932016200049205040
203150105400133300155000







214000121040153080178000







注:
         1.以上价格含税,不含运费。采购数量较多时,价格可以适当优惠。
         2.SCB11型产品在SCB10价格基础上加5%;SCB12型产品在SCB10的基础上加10%;SCB13型产品在SCB10基础上加25%。
         3.整流变压器、矿用变压器、调容变压器、非晶合金变压器、单相变压器等特殊产品未单独列出,欢迎随时询价。
