SCB13-1600/10/0.4干式变压器

来源:http://www.jnbyqcj.com 日期:2018/8/22 13:56:15 点击:66

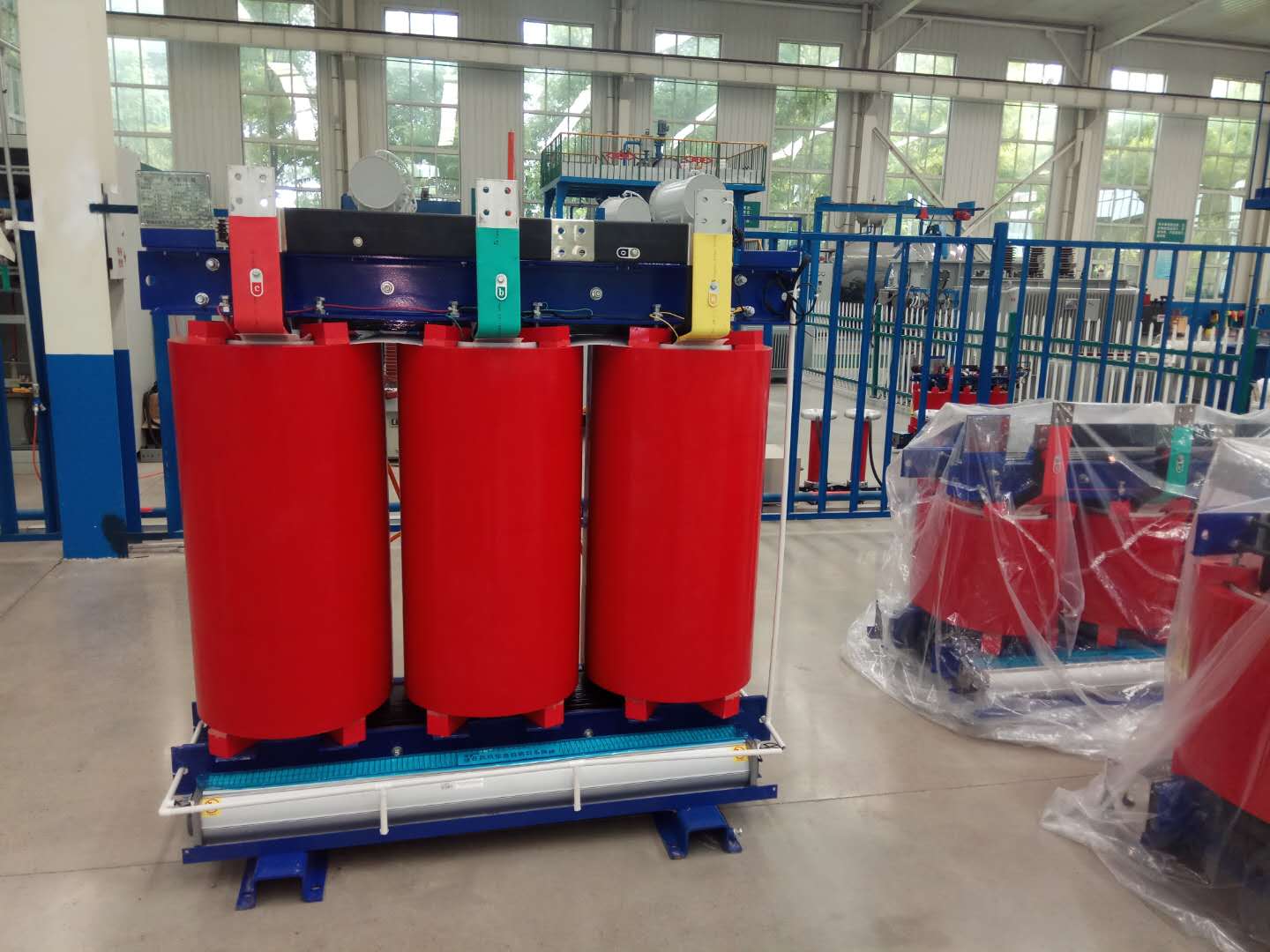

SCB13-1600/10/0.4干式变压器

  【SCB13-1600/10/0.4干式变压器】基本说明

  SCB13-1600/10/0.4干式变压器具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好,停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

  【SCB13-1600/10/0.4干式变压器】产品特点

  SCB13-1600/10/0.4干式变压器产品特点:

  1.线圈采用铜导线缠绕或箔绕,以无纺布加亚胺薄膜线材为原材料,无纺布加亚胺薄膜线材具有相对绝缘厚度较薄,耐压性能高等特点,是绕制体积小,出力大,可靠性高的电器产品理想的绕组线材料。耐压强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2.高压绕组末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3.铁芯采用全新武钢120冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4.铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5. SCB13-1600/10/0.4干式变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6.配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器运行的安全性。

  外壳更兼具防止与垂直线60°角以内的水滴流入,可适用于户外运行。

  温控系统由温度控制器和安装在产品最热点即低压绕组上端部的PTC测温元件构成,实现对变压器的温度测量与控制,若由于过载运行或故障引起变压器绕组温度过高,温度控制器发出报警信号,温度超过安全值时会自行跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却风机的投入或切换。温显系统直接显示变压器运行过程中绕组的热点温度,可和温控系统配合使用。

  3.技术标准:

  GB/T10228-2008《干式电力变压器技术参数和要求》

  GB6450-1986《干式电力变压器》

  IEC726《干式电力变压器》(国际电工委员会标准)

  GB1094.1-1996《电力变压器》第一部分 总则

  JB/T10088-1999《6-220KV级变压器声级》

  高、低压线圈均在真空和压力下浇注,使树脂绝缘既具有全包封性,又具有层匝间浸清性。浇注体具有致密的固化结构,阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性,不会因短路产生电弧,高热下树脂不会产生有毒有害气体。

  高机械强度:带填料的树脂使浇注体内的膨胀系数差异小,固化收缩率小,内应力小,固化物的硬度高,在高、低压线圈的内外表面环氧树脂包封层内,放置有预制成型的加强材料,具有尤如钢筋混凝土一样的致密结构,因而机械强度还大于纯环氧树脂,能承受突发短路电动力作用而无损伤。

  高电气强度:高、低压线圈均在真空中浇注成全密封结构,有良好的绝缘性能和抗电弧性能以及防潮性能,能承受大气过电压、操作过电压、暂态过电压和长期工作电压的电气强度,工频耐压为强型。

  高耐热强度:高低压线圈均为薄层环氧树脂包封绝缘,且导热系数大,有良好的散热性能,冷却方式一般采用空气自然冷却(AN),也可配置强制风冷系统(AF)。绝缘耐热等级可达到H级,平均温升允许升12.5K,极限温度可达180℃,具有很高的耐热强度,使用寿命在30年以上。
