节能变压器

来源:http://www.jnbyqcj.com 日期:2018/10/13 13:40:13 点击:47

  产品信息

  产品名称: 节能变压器

  产品型号: S13-250KVA

  额定容量: 250KVA;

  额定电压: 10/0.4

  联结组别:Yyn0/Dyn11

  阻抗电压: 4.0

  使用环境:户外/户内使用

  正常环境使用条件:海拔不超过1000m。

  环境温度最高+40℃,最低-25℃,年平均温度+20℃

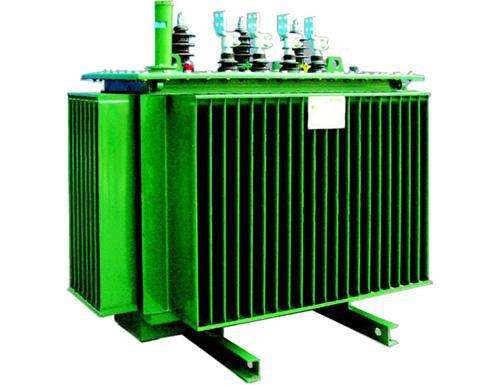

节能变压器

  产品介绍:

  产品执行标准: GB1094; GB/T6451; IEC60076。

  节能变压器结构及特点:

  a、节能变压器低压绕组一般都采用圆筒式结构或螺旋式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,

  机械强度高,抗短路能力强。

  b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

  c、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了节能变压器的高度。

  d、由于波纹片取代了储油柜,使节能变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

  e、产品表面经去油、去绣、磷化处理后喷涂底漆、面漆,可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求。

  f、精选组件,采用了全密封节能变压器油箱,按标准要求安装有压力释放阀、信号温度计、气体继电器等,确保节能变压器安全运行。

  正常使用条件

  ◎海拔高度不超过1000m;

  ◎环境温度

  最高气温+40℃;

  最热月平均温度+30℃;

  最高年平均温度+20℃;

  户外最低气温-25℃。

  ◎电源电压的波形近似于正弦波;

  ◎对于三相节能变压器,其三相电源电压应大致对称;

  ◎安装环境:

  安装环境无明显污秽;

  地震引发的地面加速ag:水平方向低于3m/S2,垂直方向低于1.5m/S2

       技术创新点

  节能变压器铁芯采用非晶合金带材卷制而成,空载损耗比S9型节能变压器降低80%左右,低压采用铜箔线圈,增强节能变压器承受短路的能力,联结组采用DynⅡ,减少谐波对电网的影响,改善供电质量;油箱和箱盖焊为一体的全密封结构,延长使用寿命,免维修;节能变压器采用真空注油,可完全排除线圈中气泡,确保绝缘性能稳定。
