节能变压器
节能变压器低损耗全密封,免维护,节能环保国家首荐。
节能变压器结构及特点:
铁心:全部采用优质晶粒取向冷轧硅钢片,全斜无孔绑扎结构,铁心为多级阶梯形,三接缝或五接缝,空损低、噪音小:卷铁心用专用设备直接卷绕而成,无接缝、无角重,减少了磁阻,空损低;非晶合金变压器铁心采用美国联信公司生产的材料,与传统硅钢片相比,平均降低空损72%,空载电流50%。
线圈:采用优质QQ缩醒漆包圆铜线,无氧铜杆拉制的扁铜钱或铜结绕制而成,其形式有圆筒式、连续式、新型螺旋式、分裂式等,具有足够的电气强度、机械强度和散热能力。
油箱:采用优质钢板焊接而成,有椭圆型、矩型等结构,散热元件采用片式散热器、膨胀散热器或波纹油箱,油箱在厂内进行可靠的密封试验,内外表面经酸洗、磷化处理后,进行三底一面油漆暇涂,既抗腐蚀又美观大方。
产品概述:

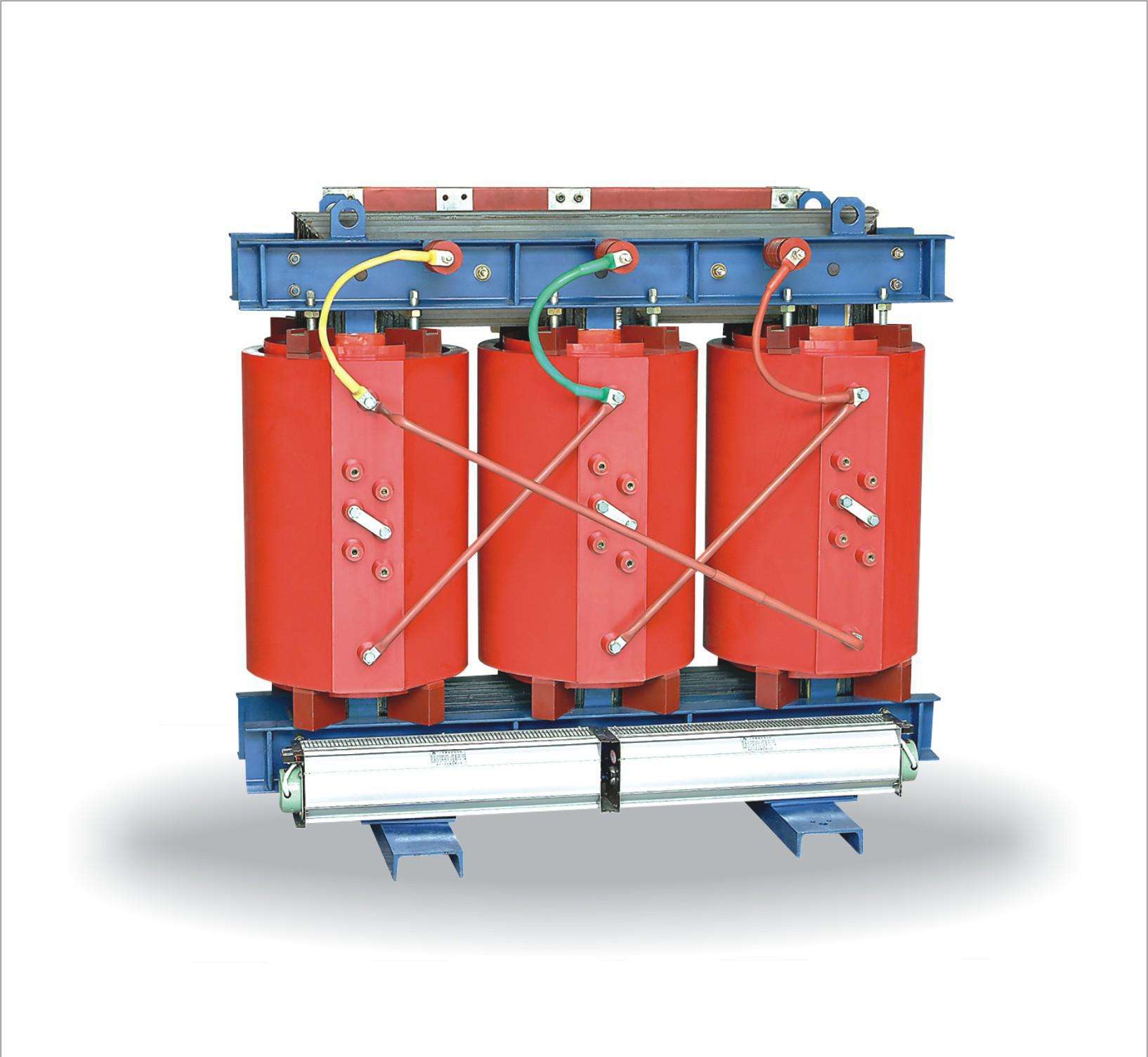

树脂绝缘干式变压器安全,难燃防火,无污染, 可直接安装在负荷中心。免维护、安装简便,综合运行成本低、损耗低、
防潮性能好,可在100%湿度下正常运行,停运后不经预干燥即可投入运行。局部放电量低、噪音小,散热能力强,强迫
风冷条件下可以150%额定负载运行。配备有完善的温度保护控制系统,,为变压器安全运行提供可靠保障,可靠性高。
据对已经投入运行的10000多台产品的运行研究,产品的可靠性指标达到国际先进水平。
产品特点:
◆ 低损耗、运行成本低,节能效果明显;
◆ 阻燃,防火、防爆、无污染;
◆ 防潮性能好、散热能力强;
◆ 局放低、噪音小、免维护;
◆ 机械强度高、抗短路能力强、寿命长;
产品标准:
GB/T10228-2008 GB1094.11-2007
额定高压Rated HV:
10(10.5,11,6,6.3,6.6)kV
额定低压Rated LV:0.4kV
分接范围Tap connection range:
无励磁调压Non-exciting regulation
(±5%,±2×2.5%)
有载调压On-load regulation(±4×2.5%)
联结组别Vector group:D yn11 or Y yn0
绝缘水平Insulation level:LI75AC35/AC5
使用条件
1 最高环境温度:+40°
2 最低环境温度:-25°
3 海拔高度:<1000米
4 最高月平均相对湿度:90﹪【20°】
5 安装地点:安装在没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈震动的场所,户内或者户外。
主要产品性能参数:
型号 | 额定 容量 KVA | 额定电压KV | 联 接 组 | 空载 损耗 W | 负载 损耗 W | 空载 电流 % | 阻抗 电压 % | 重量Kg | 轨迹 mm | 外形尺寸mm | ||||
高压 KV | 高压分 接范围 | 低压 KV | 油重 Kg | 器身重 Kg | 总重 Kg | 长×宽×高 | ||||||||
S9-30/10 | 30 | 6 6.3 10 | ±5% | 0.4 | Y.yn0 | 130 | 600 | 2.1 | 4 | 70 | 140 | 280 | 400×400 | 966×725×1145 |
S9-50/10 | 50 | 170 | 870 | 2.0 | 80 | 205 | 375 | 400×400 | 1002×748×1145 | |||||
S9-63/10 | 63 | 200 | 1040 | 1.9 | 90 | 235 | 430 | 400×400 | 1025×770×1170 | |||||
S9-80/10 | 80 | 250 | 1250 | 1.8 | 100 | 280 | 490 | 400×400 | 1080×730×1230 | |||||
S9-100/10 | 100 | 290 | 1500 | 1.6 | 110 | 325 | 560 | 400×400 | 1082×900×1270 | |||||
S9-125/10 | 125 | 340 | 1800 | 1.5 | 125 | 375 | 650 | 400×400 | 1142×1070×1280 | |||||
S9-160/10 | 160 | 400 | 2200 | 1.4 | 140 | 450 | 760 | 550×550 | 1204×840×1704 | |||||
S9-200/10 | 200 | 480 | 2600 | 1.3 | 165 | 525 | 875 | 550×550 | 1357×885×1442 | |||||
S9-250/10 | 250 | 560 | 3050 | 1.2 | 190 | 625 | 1040 | 500×580 | 1400×975×1573 | |||||
S9-315/10 | 315 | 670 | 3650 | 1.1 | 220 | 745 | 1225 | 660×650 | 1442×1095×1697 | |||||
S9-400/10 | 400 | 800 | 4300 | 1.0 | 275 | 905 | 1465 | 660×650 | 1432×1180×1692 | |||||
S9-500/10 | 500 | 960 | 5150 | 1.0 | 305 | 1050 | 1715 | 660×650 | 1588×1006×1841 | |||||
S9-630/10 | 630 | 1200 | 6200 | 0.9 | 4.5 | 395 | 1280 | 2110 | 600×860 | 1875×1130×1802 | ||||
S9-800/10 | 800 | 1400 | 7500 | 0.8 | 455 | 1510 | 2575 | 820×820 | 2120×1155×2343 | |||||
S9-1000/10 | 1000 | 1700 | 10300 | 0.7 | 525 | 1675 | 2860 | 820×820 | 2040×1480×1965 | |||||
S9-1250/10 | 1250 | 1950 | 12000 | 0.6 | 585 | 1955 | 3330 | 820×820 | 2095×1570×1990 | |||||
S9-1600/10 | 1600 | 2400 | 14500 | 0.6 | 670 | 2390 | 3970 | 820×900 | 2130×1580×2045 |
-
