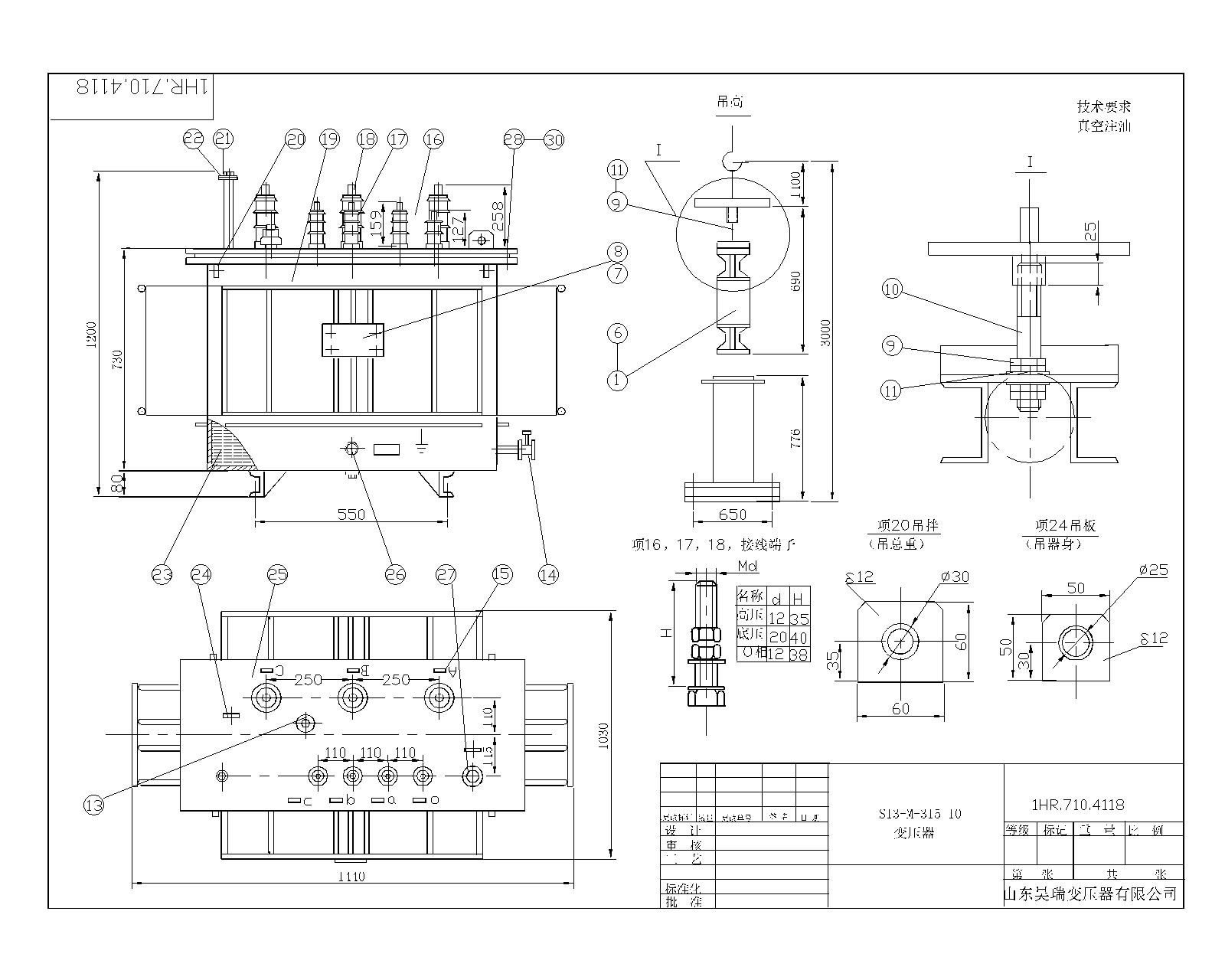

S13-M-315/10/0.4油浸式变压器技术参数
10KV, S13-M-系列全密封油浸式变压器技术参数
型号 | 额定电压（kv） | 短路阻抗（%） | 联结组标号 | 空载损耗（w） | 负载损耗（w） | 空载电流（%） | 总重量（kg） | 外形尺寸mm（长*宽*高） | 安装尺寸（轨距）mm |
S13-M-30 | 6/0.4
6.3/0.4
11/0.4
10/0.4 |
4.0 |
Dyn11/Yyn0 | 80 | 630/600 | 2.3 | 280 | 740*480*820 | 400*400 |
S13-M-50 | 100 | 910/870 | 2.0 | 430 | 790*670*880 | 400*400 | |||
S13-M-63 | 110 | 1090/1040 | 1.9 | 470 | 810*715*950 | 400*450 | |||
S13-M-80 | 130 | 1310/1250 | 1.9 | 530 | 830*740*960 | 400*450 | |||
S13-M-100 | 150 | 1580/1500 | 1.8 | 620 | 850*780*980 | 400*550 | |||
S13-M-125 | 170 | 1890/1800 | 1.7 | 690 | 1175*780*1220 | 400*550 | |||
S13-M-160 | 200 | 2310/2200 | 1.6 | 795 | 1090*710*1230 | 550*550 | |||
S13-M-200 | 240 | 2730/2600 | 1.5 | 910 | 1120*730*1250 | 550*550 | |||
S13-M-250 | 290 | 3200/3050 | 1.4 | 990 | 1270*830*1290 | 550*650 | |||
S13-M-315 | 340 | 3830/3650 | 1.4 | 1230 | 1440*1030*1300 | 550*650 | |||
S13-M-400 | 410 | 4520/4300 | 1.3 | 1410 | 1310*930*1330 | 550*750 | |||
S13-M-500 | 480 | 5410/5150 | 1.2 | 1750 | 1445*970*1490 | 660*750 | |||
S13-M-630 | 4.5 | 570 | 6200 | 1.1 | 2240 | 1480*1050*1500 | 660*850 | ||
S13-M-800 | 700 | 7500 | 1.0 | 2420 | 1660*1230*1350 | 820*850 | |||
S13-M-1000 | 830 | 10300 | 1.0 | 2700 | 1860*1410*1390 | 820*850 | |||
S13-M-1250 | 970 | 12000 | 0.9 | 3280 | 1900*1460*1440 | 820*850 | |||
S13-M-1600 | 1170 | 14500 | 0.8 | 4060 | 1980*1470*1550 | 820*900 |
注：外形尺寸仅供参考，负载损耗中，斜线上方为Dyn11数据，下方为Yyn0数据。
外形尺寸、重量仅供参考。订货时请以技术协议为准。山东昊瑞变压器有限公司技术服务热线：199 6353 2201
