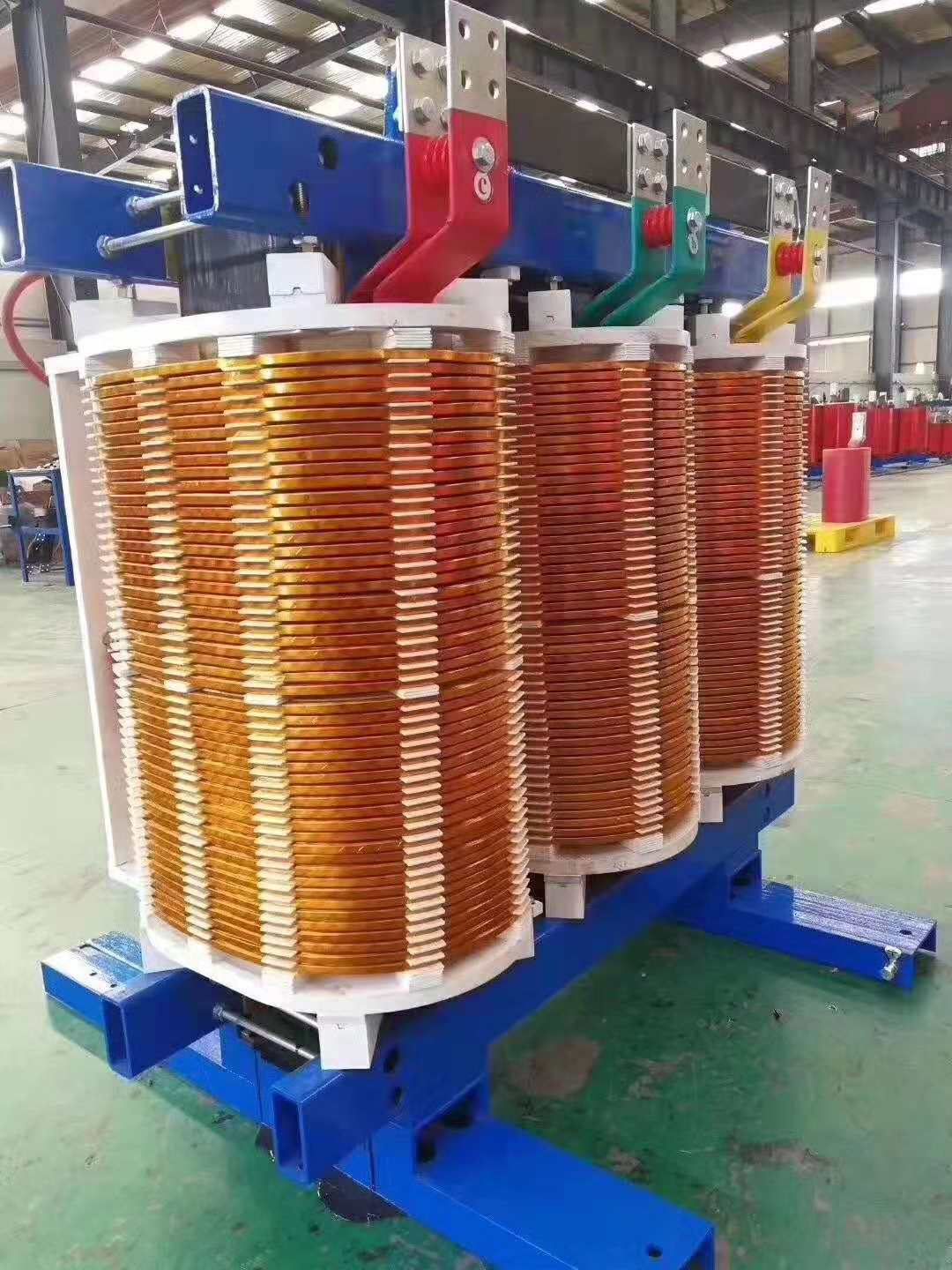

SGB10、SGB11系列H级非包封浸渍式干式变压器设计原则

SGB10、SGB11系列H级非包封浸渍式干式变压器设计原则：

1、　铁心

1.1  铁心材料

国产材料 —— 武钢 ：30Q130、30Q120；

进口材料 —— 日本 ：30Z140、30ZH110、27ZH100。

1.2  叠片系数

0.     3 mm的硅钢片 —— 0.97；

0.     27 mm的硅钢片 —— 0.96。

1.3   磁通密度 ：不大于1.6 T。

1.4  铁心直径 ：为2的倍数。

1.5  铁心接逢形式 ：45°全斜接逢，5级步进叠码，1片1叠。

1.6  工艺系数 ：1.08。

1.7  夹件结构 ：方管结构，带穿心螺杆，压钉结构；夹件绝缘采用DMC材料，夹件绝缘与铁心间加5 mm硅橡胶垫。

1.8  夹件颜色：乳白色、钢板喷塑。

1.9  拉板结构： 铁心采用嵌入式夹件，

200～500kVA拉板尺寸：4×40

630～1000kVA拉板尺寸：6×50

1250～2500kVA拉板尺寸：6×60

630kVA及以上变压器拉板开4 mm的槽。

2. 高压线圈

2.1  线圈形式 ：连续式结构

2.2  每段匝数 ：正常段、分接段为整数匝，其余段为分数匝。

2.3  线规选取 ：采用无氧铜的裸铜扁线，导线宽厚比不超过7。正常段和分接段可以使用不同线规的导线。

2.4  匝绝缘 ； 采用NOMEX 410型0.05 mm（2mil）绝缘纸平包3层，每层均错开半叠包。

2.5  撑条数量 ： 2000、2500为12根撑条，其余容量为8根撑条；撑条采用单向玻璃纤维引拔棒。

2.6  垫块宽度 ： 40mm；采用DMC－聚酯树脂纤维压塑料。

2.7  首末端绝缘加强  ： 首末端各两段内垫3 mm垫条，垫条材质采用二苯醚；首末端及中断点处内径侧加包1 mm软角环；首末端各两段整段半叠包扎一层匝绝缘。

2.8  段间气道尺寸 ：  首末端气道为8 mm， 正常气道为6 mm，中断点气道为12 mm 。

2.9  线圈幅向裕度 ：2 ％ 。

2.10 线圈轴向裕度 ：匝绝缘幅向给12.5 ％裕度，轴向不给裕度，垫快不给裕度，线圈轴向裕度加1～3 mm凑整。

2.11 线圈匝绝缘重量占导线重量百分数计算

ct%=k_md%*(a+b-0.86*r+0.785δt)*δt/s

   式中：

        k_md% －导线绝缘与导线的密度比(ρj/ρg)  % ；

        ρj － 导线绝缘密度 g/cm³ ；

        ρg－ 导线密度g/cm³ ；

          a － 导线厚度  mm；

          b － 导线宽度  mm；

          r － 导线圆角  mm  ,a = 1.12～1.6  r = 0.5；

                             a = 1.7～2.24  r = 0.65；

                            a = 2.36～3.55  r = 0.8；

                            a = 3.75  r = 1.0 。

δt－ 导线绝缘（两边）厚度  mm；

                s － 单根导线截面积  mm²。

                   NOMEX  410型纸密度 （  g/cm³）

2.12  分接段数 ：4段引出分接，±5 % 用连续式引出分接；±2×2.5 % 用纠结式引出分接。

                ⑴  ±5 % （用连续式引出分接）示例：

4

 2

         3

          5

             ⑵  ±2×2.5 % （用双数匝纠结引出分接）示例：

 6

    4

2

 3

 5

7

             ⑶  ±2×2.5 % （用单数匝纠结引出分接）示例：

6

4

2

3

  5

   7

3.  低压线圈

3.1  线圈型式 ：箔式结构 。

3.2  线圈气道尺寸为12 mm 。

3.3  其余技术上的要求均与树脂浇注变压器低压线圈一样 。

4.  主绝缘距离

4.1低压对铁芯25mm

4.2低压对高压41mm，并放置4mm绝缘筒。

4.3高压线圈对上下铁轭：90mm.
