SCB10-2500/10干式变压器|干式变压器价格

来源:http://www.jnbyqcj.com 日期:2019/1/11 9:59:55 点击:25

  SCB10-2500/10干式变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压660V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

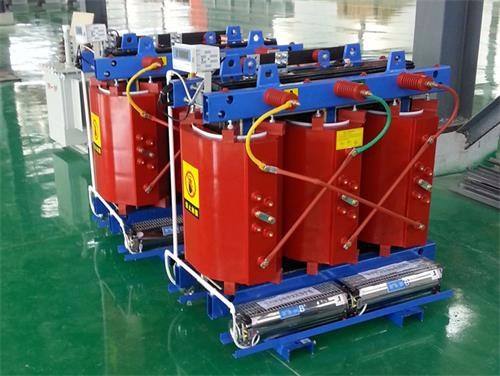

SCB10-2500/10干式变压器

  SCB10-2500/10干式变压器产品特点

  1、高压绕组采用漆包铜线,低压绕组用铜箔绕制。高压绕组用玻璃纤维毡填充.在真空状态下用不加填料的进口环氧树脂浇注,固化后形成坚固的整体,机械强度高,局部放电少,可靠性高。

  2、阻燃、防爆、不污染环境、环保型、可安装在负荷中心。

  3、线圈不吸潮、铁心、夹件经过特殊工艺处理可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。

  4、抗短路、雷电冲击水平高,过载能力强。

  5、线圈内外侧树脂绝缘层薄,散热性能好。冷却方式一般采用空气自然冷却(AN)对于任何防护等级的变压器都可装置风冷系统(AF)

  6、损耗低、节电效果高。运行经济,可免维护

  7、体积小、重量轻、占地空间小、安装方便

  8、作为干式变压器的新一代产品,SC(B)型干式变压器适用于以下场所的供电;高层建筑、剧院、医院、工矿企业、海上石油钻井平台、船舶、地铁、车站、机场、发电厂、住宅小区及高楼大厦等

  SCB10-2500/10干式变压器产品标准及规范

  1,标准:GB1094.GB6450 GB/T10228,符合DIN42523、IEC726

  2、容量范围: 30-16000kVA

  3、电压等级: 10kV、35kV

  4、调压方式: 无励磁调压或有载调压

  5、分接范围: ±5%、±2x2.5%、±4x2.5%

  6、频率: 50HZ或60HZ

  7、相数: 三相或单相

  8、联结组标号: Yyn0,Dyn11或其它

  9、短路阻抗: 标准阻抗(见性能参数)

  10.海拔小于1OOOM.环境温度低干400,超过上述使用条件时,应按照标准做相应的调整。

  11、线圈温升: 100K

  12、冷却方式: 自冷(AN)或风冷(AF)

  13、外壳防护等级: IP0O,IP20,IP23

  14、绝缘等级: F级

  15、绝缘水平:

  (1)10KV级产品工频耐压35KV,雷电冲击电压75KV

  (2)20KV级产品工频耐压50KV,雷电冲击电压125KV

  (3)35KV级产品工频耐压70KV,雷电冲击电压170KV

  SCB10-2500/10干式变压器使用条件

  1.环境温度不高于40℃,海拔高度不超过1000m,若环境温度高于40℃或海拔超过1000m时,

  应按GB6450的有关规定作适当的定额调整。

  2.外壳防护等级有IP20、IP23等型式。

  3.冷却方式有空气自冷(AN)和强迫风冷两种。对空气自冷(AN)和强迫风冷(AF)的变压器,均需保证变压器的安装环境具有良好的通风能力,当变压器安装在地下室或其他通风能力差的环境时,须增设散热通风装置,通风量按1kW损耗(PO+PK)需4m3/min风量选取。
