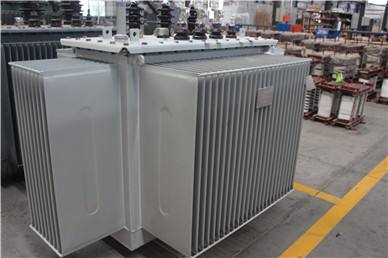

s11-2500/10油浸式变压器
s11-2500/10油浸式变压器是在同类产品YDJ(G)型高压试验变压器的基础上,按试验变压器国家标准ZBK41006—89要求,经改进后生产的一种新型产品,本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门,对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验,是高压试验中必不可少的仪器。s11-2500/10油浸式变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构,初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内,产品的外壳制成与器芯配合较佳的八角形结构,整体外型美观大方。
s11-2500/10油浸式变压器符合国家标准GB1094《电力变压器》和GB/T6451《三相油浸电力变压器技术参数和要求》。本产品在材料、工艺、结构上采取了一系列重在改革,使产品电气性能达到国际同类产品的先进水平,具有高效率、低损耗的特点。可节省大量的电耗和运行费用,社会效益显著,是国家推广的新产品,也是用户最受欢迎的产品之一。
工作原理
交直流两用型高压试验变压器工作原理见图3。图中所示:高压套管内装有整流硅堆,串接在高压回路中作高压整流,以获得直流高电压。当用一短路杆将高压硅堆短接时,可获得交流高电压,其状态为交流输出;反之在抽出短路杆时,其状态为直流输出。
使用方法及注意事项
按照图6所进行的工频耐压试验接好工作线路,抽出短路杆,试验变压器的高压绕阻的X端(高压尾)、仪表测量绕组的F端、试验变压器的外壳以及电源控制箱(台)的外壳必须可靠接地。
接电源前,电源控制箱(台)的调压器必须调到零位(零位指示灯亮)。接通电源后红色指示灯亮,按一下启动按钮,绿色指示灯亮,表示试验变压器已接通控制电源,开始升压。
从零位开始按顺时针方向匀速旋转调压器手轮升压。(升压方式有:快速升压法,即20S逐级升压法,慢速升压法,即60S逐级升压法,极慢速升压法供选用)电压从零开始按选定的升压速度升到您所需额定试验电压的75%后,再以每秒2%额定试验电压的速度升到您所需试验电压,并密切注意测量仪表的指示以及被试品的情况,被试品施加电压的时间到后。应在数秒内匀速将调压器返回,高压降至1/3试验电压以下,按一下停止按钮,高压、低压输出停止,然后切断电源线,试验完毕。
应用行业:
城市和农村广大配电网络中心理想的配电设备可供工厂、矿山、石油化工及工农业的配电、 动力及照明使用
使用条件:
海拔不超过 1000m户内
高环境气温 +40℃
高日平均气温 + 30℃
高年平均气温 +20℃
低气温 -5℃
