整流变压器的连接方式

来源:http://www.jnbyqcj.com 日期:2019/11/22 15:37:15 点击:133

  打开整流变压器的内部结构可以看出来整流变压器的内部的结构是比较多的,各个线圈和接线以及线路都是比较复杂的。那么整流变压器的接线应该要如何进行连接呢?这个问题我们还是请专业的技术人员进行详细去交流和沟通吧:这是三相电力、三相配电整流变压器的高低压绕组(线圈)首端(进线端)、末端连接的代号。

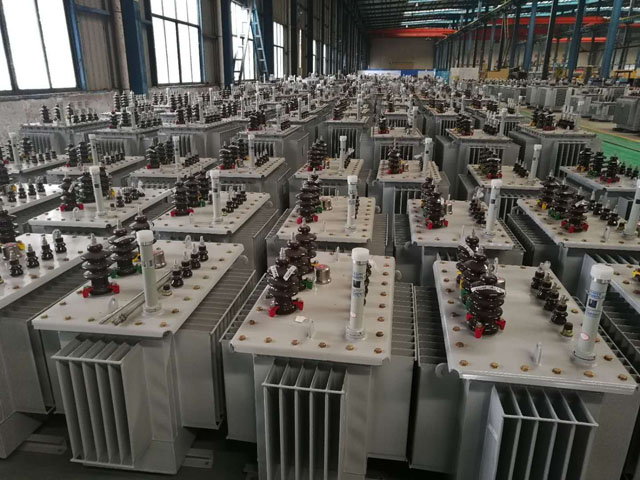

整流变压器

  1、大写字母D是指三个高压线圈其导线首、尾联接代号,具体的电气线路联接的规定是:

  将A相线圈的首端和B相线圈的尾端联接;

  将B相线圈的首端C相线圈的尾端联接;

  将C相线圈的首端和A相线圈的尾端联接;

  以上联接后,形成的电气线路,就是D联接。

  2、小写字母和数字组成的yn11,是指三个低压线圈其导线首尾联接的代号,“11”是指低压线圈电压相位较高压线圈电压相位落后330度(即落在时钟11点种的位置)。具体的电气线路联接的规定是:

  将三只低压线圈的尾端全部联接在一起,然后将其公共端用一个导线输出,通常称为零线

  三只线圈的首段不进行任何联接,而是直接将电网电源线对应接上a、b、c首端得端子上。

  不同的联接组别得到的电源质量、对周围电磁的干扰等都是不一样的。当然上述是简单的叙述,还有更为复杂和详细的知识。需要了解的话再联系吧。

  整流变压器的接线和连线是比较多,大家在进行接线的时候一定要保证整流变压器的接线的正确,促进整流变压器安全和稳定的运行。更多的关于整流变压器的信息请登录我们的网站进行去了解吧!
