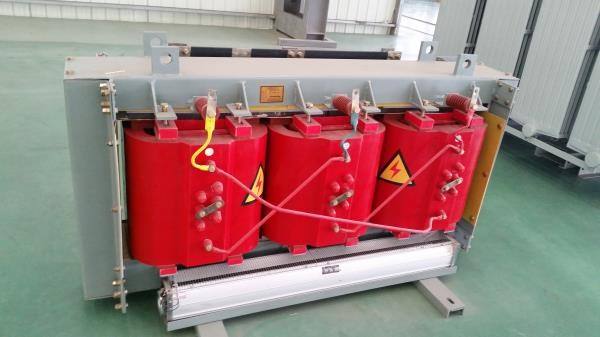

过载变压器

　　产品标准及规范

　　1、标准：GB1094、GB6450-86、GB/T10228-1997、符合DIN42523、IEC726

　　2、容量范围：3O-16000kVA

　　3、电压等级：10KV、35kV

　　4、调压方式：无励磁调压或有载调压

　　5、分接范围：±5%、±2X 2.5%、±4X2.5%

　　6、频率：50Hz或60Hz

　　7、相数：三相或单相

　　8、联结组标号：Yyn0、Dyn11或其它

　　9、短路阻抗：标准阻抗

　　1O、海拔小于1000m，环境温度低于40度，超过上述使用条件时，应按照标准做相应的定额调整

　　11、最高温升：100K

　　12、冷却方式：自冷(AN)或风冷(AF)

　　13、防护等级：IP00,IP20,IP23

　　14、绝缘等级：F级

　　15、绝缘水平：

　　(1)10kV级产品工频耐压35kV，雷电冲击电压75kV

　　(2)20 kV级产品工频耐压50kV，雷电冲击电压125kV

　　(3)35kV级产品工频耐压70kV，雷电;中击电压170KV

　　产品特点

　　1、高压绕组采用漆包铜线，低压绕组用铜箔绕制。高 压绕组用玻璃纤维毡填充，在真空状态下用不加填料的进口环氧树脂浇注，固化后形成坚固的整体，机械强度高，无局部放电，可靠性高。

　　2、组燃、防爆、不污染环境、环保型，可安装在负荷中心。

　　3、线圈不吸潮，铁心、夹件经过特殊工艺处理可在1OO%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。

　　4、抗短路、雷电冲击水平高、过载能力大。

　　5、线圈内外侧树脂绝缘层薄，散热性能好。冷却方式一般采用空气自然冷却(AN)。对于任何防护等级的过载变压器都可配置风冷系统(AF)。

　　6、损耗低，节电效果好，运行经济，可免维护。

　　7、体积小、重量轻、占地空间小、安装方便。

　　8、作为干式过载变压器的新一代产品，SC(B)型干式过载变压器适用于以下场所的供电：高层建筑、商业中心、剧防、医院、工矿企业、海上石油钻井平台、船舶、地铁、车站、机场、发电厂、住宅小区及高楼大厦等

　　技术参数

　　额定功率：50/60(KVA)

　　效 率(η)：100～1000

　　电 压 比：10000/400(V)

　　外形结构：立式

　　冷却方式：风冷式

　　防潮方式：灌封式

　　绕组数目：三绕组

　　铁心结构：

　　冷却形式：干式

　　铁心形状：R型

　　电源相数：三相

　　频率特性：低频

　　型 号：SCRBH15

　　应用范围：电力

　　过载变压器结构特点

　　利用导磁性能突出的，来用作制造过载变压器的铁芯材料，最终能获得很低的损耗值。但它具有许多特性，在设计和制造中是必须保证和考虑的。主要体体现以下几个方面：

　　(1)片材料的硬度很高，用常规工具是难以剪切的，所以设计时应考虑减少剪切量。

　　(2)单片厚度极薄，材料表面也不是很平坦，则铁芯填充系数较低。

　　(3)对机械应力非常敏感。结构设计时，必须避免采用以铁芯作为主承重结构件的传统设计方案。

　　(4)为了获得优良的低损耗特性，铁芯片必须进行退火处理。

　　(5)从电气性能上。为了减少铁芯片的剪切量，整台产品的铁芯由四个单独的铁心框并列组成，并且每相绕组是套在磁路独立的两框上。每个框内的磁通除基波磁通外，还有三次谐波磁通的存在，一个绕组中的两个卷铁芯框内，其三次谐波磁通正好在相位上相反，数值上相等，因此，每一组绕组内的三次谐波磁通向量和为零。
